技术领域
本实用新型涉及医疗设备领域，具体为一种口腔科治疗照明装置。
背景技术
随着社会的发展，我国的医疗技术也取得了巨大的进步，通过先进的医疗手段可以对不同种类的患者进行对应的治疗，使患者以最快的速度康复，而口腔科也是医学学科分类之一，在口腔治疗中，经常需要用到照明装置帮助患者对口腔进行治疗，医疗人员可以通过照明装置观察到口腔内的存在的病情，以便可以快速进行对应的治疗。
但是，目前的口腔科治疗照明装置比较单一，基本都是以人为的方式进行着照明，这样不但使用起来麻烦，同时还使病人患者的舒适度无法得到提高，并且因为不同口腔患者的口腔以及体型不一，这样容易导致传统的口腔照明装置无法较好的对不同患者类型的口腔进行治疗，降低了照明装置的实用性，并且医疗人员在用传统的照明装置治疗时，因为装置比较固定，所以使医疗人员对口腔患者进行治疗时存在着较多的不便。
实用新型内容
本实用新型的目的在于提供一种口腔科治疗照明装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种口腔科治疗照明装置，包括第一固定板、第二固定板、电动伸缩杆和底座，所述底座顶部的两端通过两组电动伸缩杆安装有两组第一固定板，所述第一固定板内设有第一滑槽，且第一固定板之间通过第一滑槽安装有两组第二固定板，所述第二固定板内设有第二滑槽，且第二固定板通过第二滑槽安装有相互对应的第一固定杆，所述第一固定杆的底部安装有第二固定杆，所述第二固定杆的底部安装有第一牙托槽，所述第一滑槽位置处的第一固定板上均匀分布有第二限位孔，所述第二滑槽位置处的第二固定板上均分布有第一限位孔，所述第二固定板的中央位置处安装有两组金属软管，且金属软管的输出端安装有聚光灯罩，所述聚光灯罩的内部安装有聚光灯板，且聚光灯板的中央位置处安装有聚光灯。
优选的，所述底座上设有电源插孔。
优选的，所述第一滑槽与第二滑槽内分别设有配合使用的第一滑块和第二滑块。
优选的，所述第二限位孔与第一限位孔上分别设有配合使用的第二限位销和第一限位销。
优选的，所述聚光灯外侧的聚光灯板上均分布有LED照明灯珠。
与现有技术相比，本实用新型的有益效果是：该口腔科治疗照明装置通过第一固定板、第二固定板、电动伸缩杆和底座等一系列结构组成，对口腔患者的治疗时更加方便快捷，患者只需要躺在护理床上，不需要长时间的固定坐姿或者其他方式，电动伸缩杆可以根据口腔患者的头部的大小进行调节，避免了患者头部大小不一影响治疗的情况，第二固定板与第一固定杆可以根据口腔患者的口腔大小进行合适的调节，使患者在治疗中可以根据自己口腔的大小进行固定，避免了在支撑口腔时，因支撑器件大小固定导致患者感觉不适，第二固定板上安装的聚光灯可以有效对患者的口腔进行照明，因为聚光灯是在患者口腔的两侧，所以不会妨碍医疗人员对患者进行口腔治疗，并且聚光灯外侧的聚光灯板上均匀分布了LED照明灯珠，使光线可以完全对患者的口腔进行照明，使医疗人员在治疗时观察的更加仔细，实用性强，值的推广使用。
附图说明

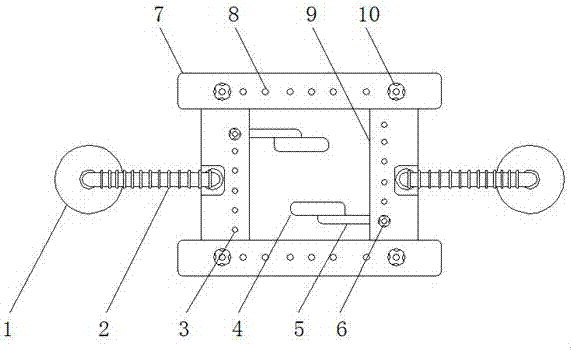

图1为本实用新型的示意图；
图2为本实用新型的内部图；
图3为本实用新型的侧视图；
图4为本实用新型的局部图。
图中：1-聚光灯罩；2-金属软管；3-第一限位孔；4-第一牙托槽；5-第一固定杆；6-第一限位销；7-第一固定板；8-第二限位孔；9-第二固定板；10-第二限位销；11-第二滑槽；12-第二滑块；13-第一滑块；14-第一滑槽；15-电动伸缩杆；16-底座；17-第二固定杆；18-电源插孔；19-聚光灯板；20-聚光灯。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供的一种实施例：一种口腔科治疗照明装置，包括第一固定板7、第二固定板9、电动伸缩杆15和底座16，底座16顶部的两端通过两组电动伸缩杆15安装有两组第一固定板7，第一固定板7内设有第一滑槽14，且第一固定板7之间通过第一滑槽14安装有两组第二固定板9，第一滑槽14与第二滑槽11内分别设有配合使用的第一滑块13和第二滑块12，通过滑块实现了在滑槽内随意滑动调节，增加了装置的灵活性，第二固定板9内设有第二滑槽11，且第二固定板9通过第二滑槽11安装有相互对应的第一固定杆5，第一固定杆5的底部安装有第二固定杆17，第二固定杆17的底部安装有第一牙托槽4，第一滑槽14位置处的第一固定板7上均匀分布有第二限位孔8，第二限位孔8与第一限位孔3上分别设有配合使用的第二限位销10和第一限位销6，通过限位销可以对限位孔进行固定，增加了装置的稳定性，第二滑槽11位置处的第二固定板9上均分布有第一限位孔3，第二固定板9的中央位置处安装有两组金属软管2，且金属软管2的输出端安装有聚光灯罩1，聚光灯罩1的内部安装有聚光灯板19，且聚光灯板19的中央位置处安装有聚光灯20，聚光灯20外侧的聚光灯板19上均分布有LED照明灯珠，使光线可以完全对患者的口腔进行照明，使医疗人员在治疗时观察的更加仔细，底座16上设有电源插孔18，电源插孔18可为装置进行供电，方便医疗人员对口腔患者进行治疗。
工作原理：患者平躺在护理床上后，将电动伸缩杆15升至最高，然后通过底座16放置患者头部两侧，患者张开口腔，调节第二固定板9，使第二固定板9靠近患者的口腔，在调节第二固定板9上的第一固定杆5，使第一固定杆5与患者口腔的上下牙齿对应，再将电动伸缩杆15缓慢下降，直至第一牙托槽4可以与患者的上下牙齿重合，在通过第一固定板7上的第二限位销10和第二固定板9上的第一限位销6将装置进行固定，最后医疗人员扭动金属软管2使聚光灯罩1对向患者的口腔，打开聚光灯20进行治疗。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
