技术领域
本实用新型涉及汽车充电技术领域，具体为一种具有防掉落结构的充电桩连接器。
背景技术
充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示屏能显示充电量、费用、充电时间等数据，充电桩连接器就是连接充电桩与电动汽车的连接装置。
但是，传统的充电桩连接器在使用过程中存在一些弊端，比如：
1、传统的充电桩连接器在与汽车固定的接口与汽车连接时，经常使用卡扣式固定方法，接口容易松动，不利于使用。
2、传统的充电桩连接器在拔出时，由于卡扣的长时间使用，容易导致卡扣损坏卡死，且在一些意外情况下，连接器在受到大力拖拽时，容易导致卡扣破损在汽车充电口内，导致汽车充电口的损坏。
实用新型内容
本实用新型的目的在于提供一种具有防掉落结构的充电桩连接器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有防掉落结构的充电桩连接器，包括充电头手柄、充电头和充电接头，所述充电头手柄顶部通过滑槽活动安装有滑动块，所述充电头手柄内壁位于滑动块底部通过连接块固定焊接有拉动绳，所述充电接头靠近充电头手柄的一侧固定设置有安装腔，所述安装腔通过固定块固定焊接有圆环，所述拉动绳穿过圆环的一端固定连接有连接块，所述充电接头顶部固定焊接有复位弹簧，所述复位弹簧顶部固定焊接有阻挡板，所述阻挡板底部固定焊接有连接杆，所述连接杆活动插入安装腔的一端固定连接有绝缘块，所述绝缘块底部固定连接有导电块，所述拉动绳通过连接块与导电块固定连接，所述安装腔位于导电块两侧均固定安装有导电片。
进一步的，所述充电头底部通过电线与充电桩固定连接。
进一步的，所述安装腔靠近充电接头的一侧固定安装有磁力块，所述磁力块内壁固定插接有铁芯，所述铁芯外壁固定缠绕有通电螺线管。
进一步的，所述通电螺线管与靠近充电接头一侧的导电片固定连接，所述充电头通过电线与远离通电螺线管一侧的导电片电性连接。
进一步的，所述充电头手柄位于滑动块一侧固定焊接有阻挡块。
进一步的，所述充电头手柄开设有方便拿持的开口。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型将充电接头对准汽车充电口，由充电头通过电线对导电片进行供电，导电片通过导电块将电力通过电线输入通电螺线管，使磁力块获得磁力，通过磁力块将充电接头与汽车固定，防止连接器在充电的过程中松动脱落。
2、本实用新型在充电完成后，滑动滑动块，通过滑动块拉动拉动绳，拉动绳经过圆环，拉动导电块，使导电块向下移动，使绝缘快与导电片接触，断绝通电螺线管的电力，使磁力块失去电力，方便取出连接器，即使遇到强行将连接器拔出的情况，也不会损坏汽车充电口。
附图说明
图1为本实用新型整体主视图；

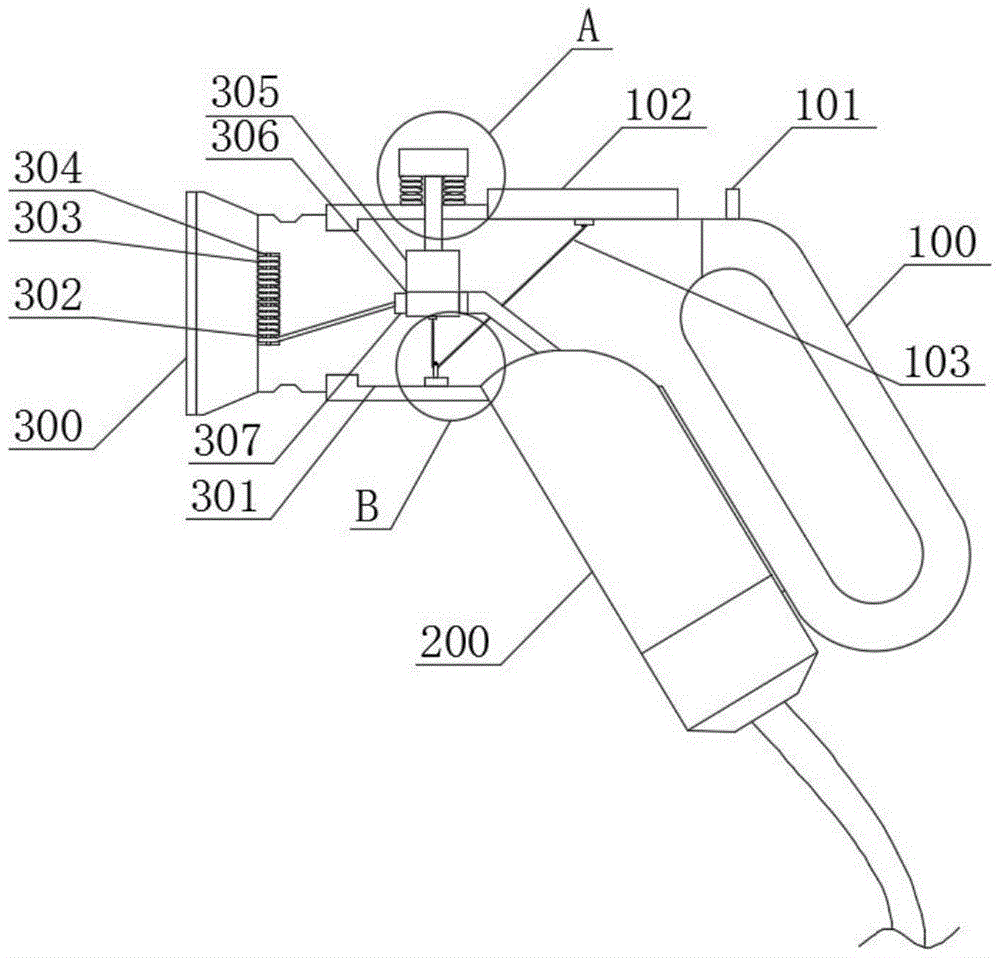

图2为本实用新型整体结构示意图；
图3为图2中A处结构放大图；
图4为图2中B处结构放大图。
图中：100-充电头手柄；101-阻挡块；102-滑动块；103-拉动绳；104-；200-充电头；300-充电接头；301-安装腔；302-磁力块；303-通电螺线管；304-铁芯；305-绝缘块；306-导电块；307-导电片；311-阻挡板；312-复位弹簧；313-连接杆；321-圆环；322-连接块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种具有防掉落结构的充电桩连接器，包括充电头手柄100、充电头200和充电接头300，所述充电头手柄100顶部通过滑槽活动安装有滑动块102，所述充电头手柄100内壁位于滑动块102底部通过连接块固定焊接有拉动绳103，所述充电接头300靠近充电头手柄100的一侧固定设置有安装腔301，所述安装腔301通过固定块固定焊接有圆环321，所述拉动绳103穿过圆环321的一端固定连接有连接块322，所述充电接头300顶部固定焊接有复位弹簧312，所述复位弹簧312顶部固定焊接有阻挡板311，所述阻挡板311底部固定焊接有连接杆313，所述连接杆313活动插入安装腔301的一端固定连接有绝缘块305，所述绝缘块305底部固定连接有导电块306，所述拉动绳103通过连接块322与导电块306固定连接，所述安装腔301位于导电块306两侧均固定安装有导电片307。
所述充电头200底部通过电线与充电桩固定连接，通过充电头从充电桩连接电力，所述安装腔301靠近充电接头300的一侧固定安装有磁力块302，所述磁力块302内壁固定插接有铁芯304，所述铁芯304外壁固定缠绕有通电螺线管303，使磁力块302形成电磁铁，所述通电螺线管303与靠近充电接头300一侧的导电片307固定连接，所述充电头200通过电线与远离通电螺线管303一侧的导电片307电性连接，导电片307可以导电，在通电时对通电螺线管303进行供电，使磁力快302获得磁力，所述充电头手柄100位于滑动块102一侧固定焊接有阻挡块101，通过阻挡块101防止滑动块102滑出充电头手柄100，所述充电头手柄100开设有方便拿持的开口，让使用者可以更加方便的拿持充电头手柄100。
工作原理：使用时，将充电接头300对准汽车充电口，由充电头200通过电线对导电片307进行供电，导电片307通过导电块306将电力通过电线输入通电螺线管303，使磁力块302获得磁力，通过磁力块302将充电接头300与汽车固定，防止连接器在充电的过程中松动脱落，在充电完成后，滑动滑动块102，通过滑动块102拉动拉动绳103，拉动绳103经过圆环321，拉动导电块306，使导电块306向下移动，使绝缘快305与导电片307接触，断绝通电螺线管303的电力，使磁力块302失去电力，方便取出连接器，即使遇到强行将连接器拔出的情况，也不会损坏汽车充电口。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
