技术领域
本实用新型属于氢能源技术领域，特别是涉及一种氢气瓶的泄压装置。
背景技术
氢气瓶是用来储存氢气的装置，氢气作为新型能源而广泛使用，氢气可作为一种原料广泛应用于工业，医学和航空航天事业等，氢气经过低温高压的作用可变成液态，方便储存和运输。
根据发明专利授权专利公告号CN102145877B中所述的通过在燃烧单元与排出气体排放管之间人工引流燃烧单元产生的排出气体并且人工调节排出气体的压力，使得排出气体可以在所有方向上均匀分配，上述中提到通过排放管排放其内部的气体来保持内部的压力达到可控范围，在上述中提到的泄压方式不能作为氢气瓶的泄压方式，不能有效地使氢气瓶中的压力向外释放，众所周知，在对气瓶进行添加气体时，添加对象中的压力如果过大是不能进行充气的，必须把气瓶中的多余气体向外释放，使气瓶内部达到能够充气的标准，故而提出一种氢气瓶的泄压装置来解决上述提到的问题。
实用新型内容
本实用新型的目的在于提供一种氢气瓶的泄压装置，通过泄压板与各个控制元件的相互配合，解决了现有的氢气瓶储存时不能去除其内部压力问题。
为解决上述技术问题，本实用新型是通过以下技术方案实现的：
本实用新型为一种氢气瓶的泄压装置，包括本体，所述本体的一侧固定安装有进气管，所述本体的另一侧固定安装有出气管，所述本体的顶部固定安装有控制器，所述本体的顶部固定安装有气压监测模块，所述本体的顶部固定安装有气体浓度监测模块，所述本体的顶部固定安装有单向阀，所述单向阀的底部固定安装有第一电磁阀，所述进气管的一侧固定安装有第二电磁阀，所述出气管的一侧固定安装有第三电磁阀，所述单向阀的内部设置有球形塞，所述球形塞的顶部设置有压缩弹簧，所述单向阀的顶部开设有出气孔，所述单向阀的底部开设有泄压孔，所述单向阀的底部固定安装有通气管，所述本体的内部固定安装有泄压板。
进一步地，所述进气管与出气管均贯穿本体并延伸至本体内腔中。
进一步地，所述球形塞的直径大于泄压孔的直径，所述压缩弹簧的直径小于球形塞。
进一步地，所述气体浓度监测模块与本体的连接方式为嵌入，并且气体浓度监测模块的底部贯穿本体并延伸至内腔中。
进一步地，所述泄压板的数量为八个，并且均匀分成上下两排，所述泄压板上下两排均呈等距离排列，并且上下两排呈交错布置。
本实用新型具有以下有益效果：
本实用新型通过控制器控制相关的元件运作，使氢气瓶中的压力缓缓下降到标准状态，能够重新对氢气瓶进行氢气的补充，方便了氢气的储存。
当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

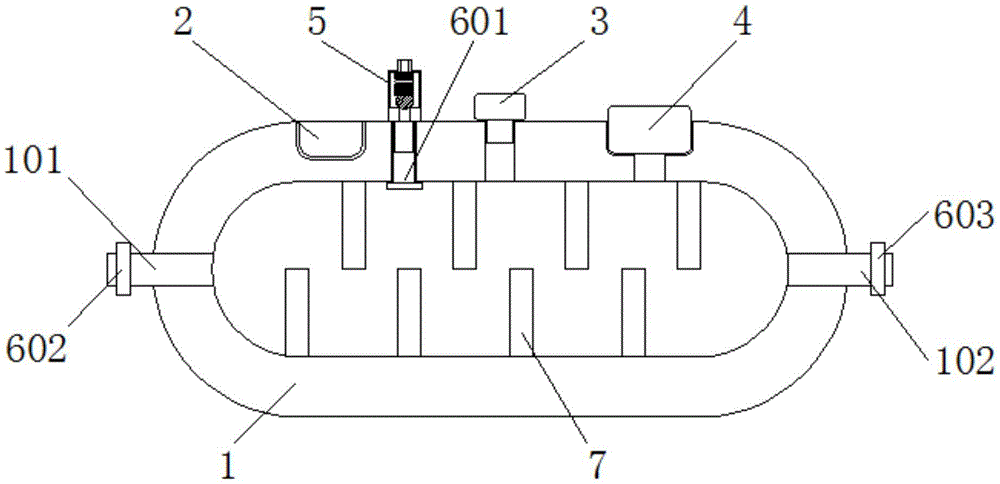

图1为本实用新型的结构示意图；
图2为本实用新型图1中单向阀结构图。
附图中，各标号所代表的部件列表如下：
1本体、101进气管、102出气管、2控制器、3气压监测模块、4气体浓度监测装置、5单向阀、501球形塞、502压缩弹簧、503出气孔、504泄压孔、505通气管、601第一电磁阀、602第二电磁阀、603第三电磁阀、7泄压板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要理解的是，术语“开孔”、“上”、“下”、“顶”、“中”、“内”等指示方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的组件或元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
请参阅图1-2所示，本实用新型为一种氢气瓶的泄压装置，包括本体1，本体1的一侧固定安装有进气管101，本体1的另一侧固定安装有出气管102，进气管101与出气管102均贯穿本体1并延伸至本体1内腔中，本体1的顶部固定安装有控制器2，本体1的顶部固定安装有气压监测模块3，本体1的顶部固定安装有气体浓度监测模块4，气体浓度监测模块4与本体1的连接方式为嵌入，并且气体浓度监测模块4的底部贯穿本体1并延伸至内腔中，本体1的顶部固定安装有单向阀5，单向阀5的底部固定安装有第一电磁阀601，进气管101的一侧固定安装有第二电磁阀602，出气管102的一侧固定安装有第三电磁阀603，单向阀5的内部设置有球形塞501，球形塞501的顶部设置有压缩弹簧502，单向阀5的顶部开设有出气孔503，单向阀5的底部开设有泄压孔504，球形塞501的直径大于泄压孔504的直径，压缩弹簧502的直径小于球形塞501，单向阀5的底部固定安装有通气管505，本体1的内部固定安装有泄压板7，泄压板7的数量为八个，并且均匀分成上下两排，泄压板7上下两排均呈等距离排列，并且上下两排呈交错布置。
本实施例的一个具体应用为：本装置的进气管101与充气设备连接，出气管102与氢气瓶的进气通道连接，当充气设备开启后，控制器2控制第二电磁阀602打开使氢气进入本装置中，气压监测模块3监测到泄压装置内部的压力升高时向控制器2发出信息，控制器2控制电磁阀3打开，然后氢气经过泄压板7可以降低氢气的冲击力，泄压装置内部的氢气通过出气管102向氢气瓶中输送氢气，当氢气瓶中的压力过高时，氢气积压在泄压装置内，气压监测模块3监测泄压装置内部的压力变化，当气压监测模块3检测到泄压装置内部的氢气到达设定值时，然后气压监测模块3向控制器2发送信号，控制器2向第二电磁阀602发送关闭命令，同时向第一电磁阀601发送打开命令，通过单向阀5向外部释放其内部的压力，氢气瓶继续向泄压装置内泄压，当泄压装置内部的压力对单向阀5内部的球形塞501变小时，单向阀5逐渐封闭，泄压装置内部的压力逐渐达到正常标准，当氢气瓶的压力表指针趋于正常后，气体浓度监测模块4监测泄压装置中的氢气气体浓度达到设定值后向控制器2发出信号，控制器2向第一电磁阀601发出关闭指令，控制器2同时向第二电磁阀602发送打开命令使氢气进入泄压装置，泄压装置可以循环工作，使泄压装置内部的压力始终保持稳定。
在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
