技术领域
本实用新型涉及豆浆机技术领域，尤其涉及一种豆浆机的机头密封结构。
背景技术
豆浆机，采用微电脑控制，实现预热、打浆、煮浆和延时熬煮过程全自动化，特别是由于增设了“文火熬煮”处理程序，使豆浆营养更加丰富，口感更加香泽，随着对健康的重视逐渐加强，为了干净卫生，很多家庭纷纷选择自制豆浆，从而拉动家用微电脑全自动豆浆机市场，现有的豆浆机中，机头结构一般包括机头上盖部分，机头下盖部分和设于其间起密封作用的密封圈，密封圈随着使用时间的增加，机头上盖部分和机头下盖部分之间的距离会增大，缝隙扩大，密封圈无法完全密封。
实用新型内容
本实用新型的目的是为了解决现有技术中密封圈随着使用时间的增加，机头上盖部分和机头下盖部分之间的距离会增大，缝隙扩大，密封圈无法完全密封的问题，而提出的一种豆浆机的机头密封结构。
为了实现上述目的，本实用新型采用了如下技术方案：
一种豆浆机的机头密封结构，包括环形板，所述环形板的下端设有连接板，所述环形板和连接板之间的连接处设有密封垫，所述连接板的底端固定连接有环形块，所述环形板的下端开设有环形块匹配的环形凹槽，所述连接板的底端内部开设有多个空腔，每个所述空腔的内部均设有转动板，所述转动板的上端固定连接有第一螺栓，所述第一螺栓的上端贯穿连接板和环形块并插设在环形板的内部，所述转动板的下端固定连接有定位杆，所述定位杆的下端贯穿连接板，在空腔内部的所述定位杆上套设有套板，所述套板的下端对称固定连接有多个弹簧，每个所述弹簧的下端均与空腔的底端固定连接，所述环形板的内侧壁上固定连接有多个固定块，所述固定块的内部设有第二螺栓，所述第二螺栓的下端贯穿固定块，所述连接板上开设有与第一凹槽，所述第二螺栓的下端插设在第一凹槽的内部。
优选地，所述环形板的上端设有密封盖，所述密封盖与环形板的内侧壁螺纹连接。
优选地，所述连接板的下端固定连接有搅拌装置。
优选地，所述转动板为圆形。
优选地，所述定位杆与连接板螺纹连接。
优选地，所述第一凹槽的内侧壁上开设有与第二螺栓咬合的螺纹。
本实用新型中，将环形板下端的环形凹槽对准连接板上的环形块，并插设在上端，旋转定位杆，带动第一螺栓旋转插入到环形板的内部，使环形板的下端和连接板紧密连接，也压紧了密封垫，旋转第二螺栓，将第二螺栓插设到第一凹槽的内部，使环形板的上端也和连接板的上端紧密连接压紧密封垫，长时间使用后，可以通过调节第二螺栓插入第一凹槽的位置，来调节环形板和连接板之间的距离，使环形板和连接板始终紧密连接。本实用新型结构合理，使用方便，可以让豆浆机的机头在长时间的使用后依然可以保持一个较好的密封性，有效的提高了豆浆机的机头使用寿命。
附图说明

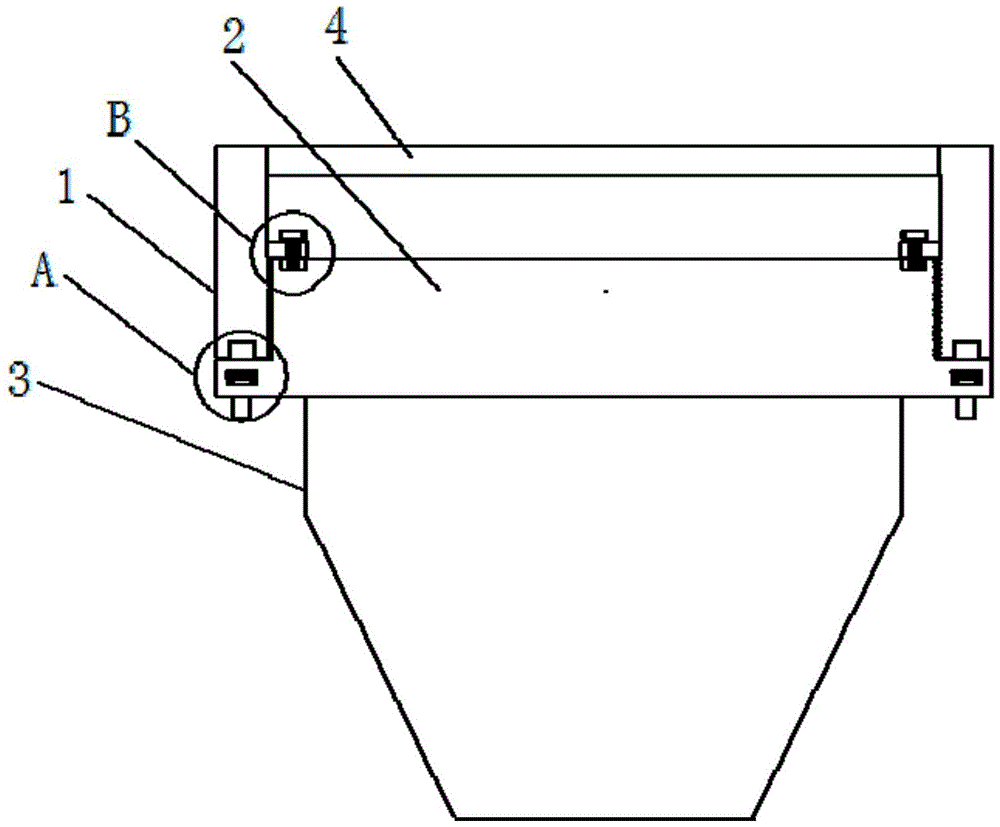

图1为本实用新型提出的一种豆浆机的机头密封结构的结构示意图；
图2为本实用新型提出的一种豆浆机的机头密封结构的A部分结构示意图；
图3为本实用新型提出的一种豆浆机的机头密封结构的B部分结构示意图。
图中：1环形板、2连接板、3搅拌装置、4密封盖、5环形块、6插槽、7空腔、8转动板、9第一螺栓、10定位杆、11套板、12弹簧、13固定块、14第二螺栓、15第一凹槽、16密封垫。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
参照图1-3，一种豆浆机的机头密封结构，包括环形板1，环形板1的上端设有密封盖4，密封盖4与环形板1的内侧壁螺纹连接，方便打开密封盖4对环形板1的内部进行操作，环形板1的下端设有连接板2，连接板2的下端固定连接有搅拌装置3，环形板1和连接板2之间的连接处设有密封垫16，密封垫16提高密封性，连接板2的底端固定连接有环形块5，环形板1的下端开设有环形块5匹配的环形凹槽，环形块5插入环形凹槽6可以进一步提高密封性，连接板2的底端内部开设有多个空腔7，每个空腔7的内部均设有转动板8，转动板8为圆形，转动板8的上端固定连接有第一螺栓9，第一螺栓9的上端贯穿连接板2和环形块5并插设在环形板1的内部，转动板8的下端固定连接有定位杆10，定位杆10可以在盖上机头的时候起到定位的作用，所述定位杆10的下端贯穿连接板2，定位杆10与连接板2螺纹连接，所以使定位杆10和连接板2之间的密封性大大提高，旋转定位杆10，带动第一螺栓9旋转插入到环形板1的内部，使环形板1的下端和连接板2紧密连接，也压紧了密封垫16，在空腔7内部的定位杆10上套设有套板11，套板11的下端对称固定连接有多个弹簧12，每个弹簧12的下端均与空腔7的底端固定连接，弹簧12给套板11一个向上的弹力，防止定位杆10与外部过多接触的时候第一螺栓9松动回退，环形板1的内侧壁上固定连接有多个固定块13，固定块13的内部设有第二螺栓14，第二螺栓14的下端贯穿固定块13，连接板2上开设有与第一凹槽15，第二螺栓14的下端插设在第一凹槽15的内部，第一凹槽15的内侧壁上开设有与第二螺栓14咬合的螺纹，旋转第二螺栓14，将第二螺栓14插设到第一凹槽15的内部，使环形板1的上端也和连接板2的上端紧密连接压紧密封垫16，长时间使用环形板1和连接板2之间缝隙扩大后，可以通过调节第二螺栓14插入第一凹槽15的位置，来调节环形板1和连接板2之间的距离，使环形板1和连接板2始终紧密连接。
本实用新型中，将环形板1下端的环形凹槽6对准连接板2上的环形块5，并插设在上端，旋转定位杆10，带动第一螺栓9旋转插入到环形板1的内部，使环形板1的下端和连接板2紧密连接，也压紧了密封垫16，旋转第二螺栓14，将第二螺栓14插设到第一凹槽15的内部，使环形板1的上端也和连接板2的上端紧密连接压紧密封垫16，长时间使用后，可以通过调节第二螺栓14插入第一凹槽15的位置，来调节环形板1和连接板2之间的距离，使环形板1和连接板2始终紧密连接。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
