技术领域
本实用新型涉及车灯收集技术领域，具体为一种可分类存放的自行车维修厂用车灯收集装置。
背景技术
自行车灯即为安装在自行车上以供骑友夜骑的灯具，骑友多用手电加抱夹这样的组合来充当夜骑装备，对于专业的骑友来说，他们装备的是专业自行车灯，目前，在汽车维修店一般会将车灯存放在收集箱内，并存放整齐。
然而现有的车灯收集箱不能对不同种类的车灯分别存放，且在拿取和存放自行车灯时较为不便，且由于收集箱内缺少照明设备，使客户在挑选车灯时较为不便，不能直观的看到车灯，且长时间放置的收集箱内会储存一部湿气，使收集箱的内部潮湿，潮湿的收集箱会使车灯发生氧化反应，使车灯生锈，不仅影响车灯的美观，还会降低车灯的使用寿命。
实用新型内容
本实用新型的目的在于提供一种可分类存放的自行车维修厂用车灯收集装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可分类存放的自行车维修厂用车灯收集装置，包括收集箱，所述收集箱的内壁上设置有保护膜，所述收集箱内部的两侧皆设置有吸附层，且吸附层位于收集箱和保护膜之间，所述收集箱内部的顶端设置有第二支撑板，所述第二支撑板的下方设置有第一支撑板，且第一支撑板的数目为三组，所述第一支撑板顶部的中间位置处皆设置有第四凹槽，所述第四凹槽的两侧皆设置有第三凹槽，所述第四凹槽和第三凹槽底部的两侧皆设置有第二滑块，所述收集箱内部的顶端设置有第二凹槽，所述第二凹槽的两侧皆设置有第一凹槽，所述第二凹槽和第一凹槽底部的两端皆设置有第一滑块，所述收集箱的一端设置有箱门，所述箱门通过铰链与收集箱转动连接,所述箱门远离铰链的一侧设置有磁铁，所述收集箱远离铰链的一侧设置有与磁铁相匹配的磁石，所述收集箱底部的四角处皆设置有万向轮，且万向轮上设置有制动装置。
优选地，所述第一支撑板的顶部皆设置有与第二滑块相匹配的滑槽，且第一支撑板通过滑槽与第四凹槽和第三凹槽滑动连接。
优选地，所述收集箱内部的底端设置有与第一滑块相匹配的滑道，且收集箱通过滑道与第二凹槽和第一凹槽滑道连接。
优选地，所述第一支撑板和第二支撑板的底部皆设置有灯具，所述灯具的数目为十二个，且每三个为一组。
优选地，所述第一凹槽、第二凹槽、第三凹槽和第四凹槽的内壁上皆设置有软垫。
优选地，所述铰链的数目为三组，所述箱门以铰链为基点的旋转角度为0°-180°。
与现有技术相比，本实用新型的有益效果是：该种可分类存放的自行车维修厂用车灯收集装置通过设置的多组第一凹槽、第二凹槽、第三凹槽和第四凹槽可对不同种类的车灯进行分类收集，且通过在第一凹槽、第二凹槽、第三凹槽和第四凹槽的底部设置第一滑块和第二滑块，在支撑板和收集箱的底部设置滑槽和滑道，通过第一滑块和滑槽与第二滑块和滑道的相互配合，更好的移动第一凹槽、第二凹槽、第三凹槽和第四凹槽，从而使车灯的拿取和存放更为简单，且通过在第一支撑板和第二支撑板的底部设置灯具，通过灯具对收集箱进行照明，使客户在挑选车灯时能直观的看到车灯，使挑选更为便利，且通过在收集箱内设置吸附层，通过吸附层将收集箱内的湿气吸附，使收集箱的内部保持干燥，避免车灯发生氧化反应，不仅使车灯更美观，换提高了车灯的使用寿命。
附图说明

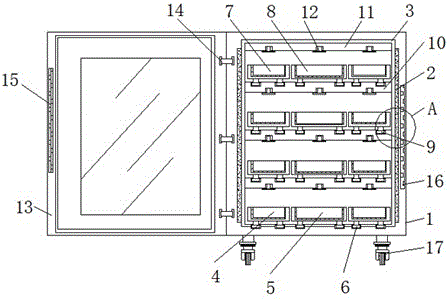

图1为本实用新型的结构示意图；
图2为本实用新型的主视图；
图3为本实用新型A的放大图。
图中：1、收集箱；2、吸附层；3、保护膜；4、第一凹槽；5、第二凹槽；6、第一滑块；7、第三凹槽；8、第四凹槽；9、第二滑块；10、第一支撑板；11、第二支撑板；12、灯具；13、箱门；14、铰链；15、磁铁；16、磁石；17、万向轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供的一种实施例：一种可分类存放的自行车维修厂用车灯收集装置，包括收集箱1，收集箱1的内壁上设置有保护膜3，收集箱1内部的两侧皆设置有吸附层2，且吸附层2位于收集箱1和保护膜3之间，收集箱1内部的顶端设置有第二支撑板11，第二支撑板11的下方设置有第一支撑板10，且第一支撑板10的数目为三组，第一支撑板10顶部的中间位置处皆设置有第四凹槽8，第四凹槽8的两侧皆设置有第三凹槽7，第四凹槽8和第三凹槽7底部的两侧皆设置有第二滑块9，收集箱1内部的顶端设置有第二凹槽5，第二凹槽5的两侧皆设置有第一凹槽4，第二凹槽5和第一凹槽4底部的两端皆设置有第一滑块6，收集箱1的一端设置有箱门13，箱门13通过铰链14与收集箱1转动连接,箱门13远离铰链14的一侧设置有磁铁15，收集箱1远离铰链14的一侧设置有与磁铁15相匹配的磁石16，收集箱1底部的四角处皆设置有万向轮17，且万向轮17上设置有制动装置。
本实用新型通过设置的吸附层2，将收集箱1内的湿气进行吸附，从而保持收集箱1的内部干燥，避免了车灯与湿气发生氧化反应，从而更好的保护车灯，提高了车灯的使用寿命，且通过设置的多组第一凹槽4、第二凹槽5、第三凹槽7和第四凹槽8，对车灯进行分类存放，使车灯存放更整齐，且通过设置的铰链14，使箱门13通过铰链14与收集箱1可转动连接。
请着重参详附图1和2，第一支撑板10的顶部皆设置有与第二滑块9相匹配的滑槽，且第一支撑板10通过滑槽与第四凹槽8和第三凹槽7滑动连接。
该种可分类存放的自行车维修厂用车灯收集装置通过在第一支撑板10的顶部设置滑槽，在第三凹槽7和第四凹槽8的底部设置第二滑块9，通过第二滑块9和滑槽的相互配合，更好的移动第三凹槽7和第四凹槽8。
请着重参详附图1，收集箱1内部的底端设置有与第一滑块6相匹配的滑道，且收集箱1通过滑道与第二凹槽5和第一凹槽4滑道连接。
该种可分类存放的自行车维修厂用车灯收集装置通过在收集箱1内部的底端设置滑道，在第一凹槽4和第二凹槽5的底部设置第一滑块6，通过第一滑块6和滑道的相互配合，更好的移动第一凹槽4和第二凹槽5。
请着重参详附图1，第一凹槽4、第二凹槽5、第三凹槽7和第四凹槽8的内壁上皆设置有软垫,铰链14的数目为三组，箱门13以铰链14为基点的旋转角度为0°-180°。
该种可分类存放的自行车维修厂用车灯收集装置通过在第一凹槽4、第二凹槽5、第三凹槽7和第四凹槽8上设置软垫，通过软垫对车灯起到减振的效果，更好的保护车灯，且通过设置的铰链14，使箱门13以铰链14为基点旋转，从而更好的打开和关闭箱门。
工作原理：使用前，先将吸附层2安装在收集箱1内部的两侧，将保护膜3粘贴在收集箱1的内壁上，使吸附层2位于收集箱1和保护膜3之间，然后将第一凹槽4和第二凹槽5放置在收集箱1内部的底端，然后向收集箱1的内部移动第一凹槽4和第二凹槽5，通过第一滑块6和滑道的的相互配合将第一凹槽4和第二凹槽5安装在收集箱1内部的底端，然后分别将第三凹槽7和第四凹槽8放置在三组第一支撑板10的顶部，通过第二滑块9和滑槽的相互配合，向收集箱1的内部移动第三凹槽7和第四凹槽8，使第三凹槽7和第四凹槽8位于第一支撑板10的顶部，然后将十二组灯具12分别安装在第一支撑板10和第二支撑板11，的底部，使灯具12分别位于第一凹槽4、第二凹槽5、第三凹槽7和第四凹槽8的上方，然后通过铰链14将收集箱1和箱门13转动连接，然后将磁铁15和磁石16分别安装在箱门13和收集箱1上，使用时，先手握箱门13上的把手，以铰链14为基点将外打开箱门13，然后向箱门13的一侧移动第一凹槽4和第二凹槽5，通过地第一滑块6和滑道，使第一凹槽4和第二凹槽5的移动更为便利，然后将车灯放置在第一凹槽4和第二凹槽5内，然后同样向箱门13的一侧移动第三凹槽7和第四凹槽8，通过第二滑块9和滑槽的相互配合，更好的移动第三凹槽7和第四凹槽8，通过第一凹槽4、第二凹槽5、第三凹槽7和第四凹槽8对车灯进行分类放置，车灯放置好后，以铰链14为基点，向收集箱1的一侧转动箱门13，通过磁铁15和磁石16的相互配合，使箱门13和收集箱1紧贴，通过内部设置的灯具12对第一凹槽4、第二凹槽5、第三凹槽7和第四凹槽8上放置的车灯进行照明，使客户更直观的看到车灯，且通过设置的吸附层2将收集箱1内的湿气进行吸附，使收集箱1的内部保持干燥，避免了车灯发生氧化反应，从而提高了车灯的使用寿命。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
