技术领域
本实用新型是一种蓄电池加酸机，属于蓄电池加工技术领域。
背景技术
蓄电池即是贮存化学能量，于必要时放出电能的一种电气化学设备，当蓄电池内部酸液不充足时，需要通过加酸机对其充液。
现有技术公开了申请号为：CN201721548375.7的一种蓄电池加酸机，该加酸机包括密闭、可打开的真空仓，所述真空仓内部可容纳加酸壶组与蓄电池组；所述真空仓的顶部设有若干贯通内外的注酸管，所述注酸管上端连通至酸液定量装置、下端一一对应插入加酸壶组上底的进酸孔中，所述注酸管下端与进酸孔之间设排气间隙；所述真空仓还设有抽真空口，并连通至真空泵。本实用新型能保证蓄电池组的每格加酸量一致，提高了产品一致性；抽真空和加酸是同步完成，缩短了加酸的时间，可同时完成四组甚至更多蓄电池组的加酸；降低了对加酸壶组密封性能的要求，加酸壶组的使用寿命得到延长，同时也降低了真空负压的要求。但是其不足之处在于蓄电池里的电解液带有刺鼻的气味,加液时液体向下流出，酸雾容易给工作人员带来危害。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种蓄电池加酸机，以解决蓄电池里的电解液带有刺鼻的气味,加液时液体向下流出，酸雾容易给工作人员带来危害的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种蓄电池加酸机，其结构包括泵座、加液管、调压阀、导液柱、注液槽、定量管、定位座、过滤器、机体，所述机体垂置于水平面上，构成具有储液结构的凹槽，表面构成放置定位座的工作台，所述机体底部一侧设有安装位置不变的泵座，所述调压阀直线下方位置设有间隔排列的定量管，所述导液柱下端相连通注液槽，所述定量管下端对应定位座表面蓄电池注口，所述定位座安装在过滤器表面上；所述过滤器由阻气板、进液口、阻液片、吸附板、流通槽、导液隔板、多层滤板组成，所述阻气板装设在流通槽顶部位置上，所述流通槽内部设有位于中部的吸附板，所述吸附板上下位置设有间隔式多层滤板，所述多层滤板出口设有导液隔板，所述导液隔板装设在流通槽与机体凹槽之间，所述流通槽进口位置设有阻液片，所述阻液片缺口凹槽构成进液口。
进一步地，所述定量管上端对接导液柱。
进一步地，所述泵座上孔对接加液管。
进一步地，所述导液柱垂设在调压阀下方架空处。
进一步地，所述注液槽上端分别对接导液柱下开口。
进一步地，所述加液管上端分接导液柱进口端。
进一步地，所述导液隔板为出液槽结构。
进一步地，所述流通槽中含有碳酸钠液体。
有益效果
本实用新型一种蓄电池加酸机，过滤器设在定位座安装面上，流通槽位置不变的情况下，阻气板在上层则导液隔板在向下的层面上，酸液流入进液口中，通过阻液片的不规则结构实现防回流功能，液体流进内槽并与槽内液体产生中和作用，酸雾经多层滤板阻挡，通过吸附板吸附，被滞留在滤层上，因为重力作用下经由导液隔板回到机体凹槽中，过滤酸液后能够有效降低酸雾对人体的危害。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

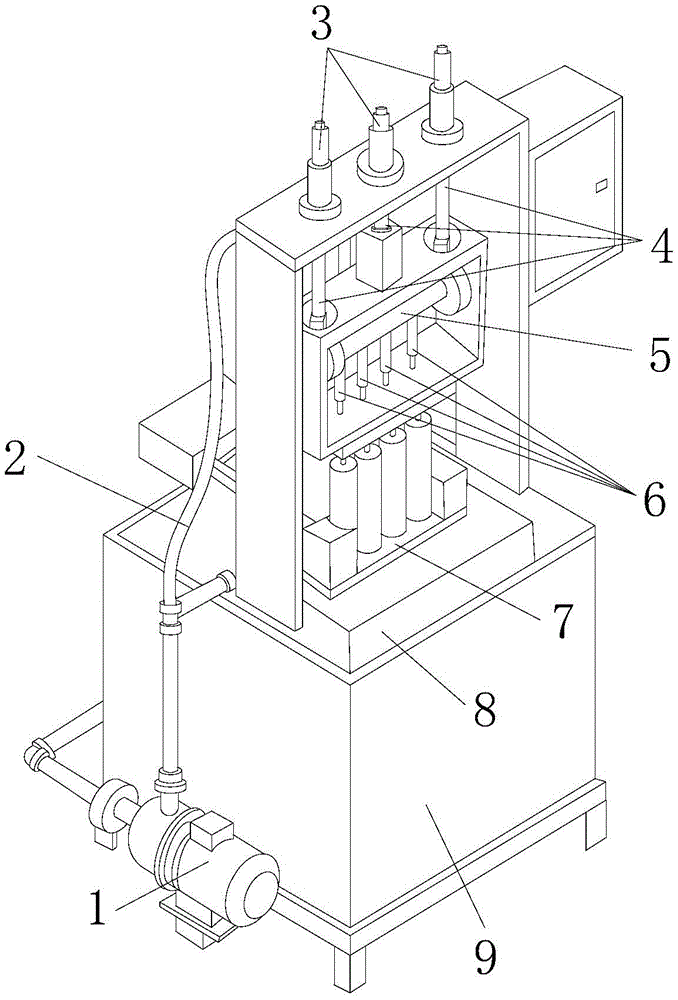

图1为本实用新型一种蓄电池加酸机的结构示意图；
图2为本实用新型的过滤器装配结构示意图。
图中：泵座-1、加液管-2、调压阀-3、导液柱-4、注液槽-5、定量管-6、定位座-7、过滤器-8、阻气板-801、进液口-802、阻液片-803、吸附板-804、流通槽-805、导液隔板-806、多层滤板-807、机体-9。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-图2，本实用新型提供一种技术方案：一种蓄电池加酸机，其结构包括泵座1、加液管2、调压阀3、导液柱4、注液槽5、定量管6、定位座7、过滤器8、机体9，所述机体9垂置于水平面上，构成具有储液结构的凹槽，表面构成放置定位座7的工作台，所述机体9底部一侧设有安装位置不变的泵座1，所述调压阀3直线下方位置设有间隔排列的定量管6，所述导液柱4下端相连通注液槽5，所述定量管6下端对应定位座7表面蓄电池注口，所述定位座7安装在过滤器8表面上；所述过滤器8由阻气板801、进液口802、阻液片803、吸附板804、流通槽805、导液隔板806、多层滤板807组成，所述阻气板801装设在流通槽805顶部位置上，所述流通槽805内部设有位于中部的吸附板804，所述吸附板804上下位置设有间隔式多层滤板807，所述多层滤板807出口设有导液隔板806，所述导液隔板806装设在流通槽805与机体9凹槽之间，所述流通槽805进口位置设有阻液片803，所述阻液片803缺口凹槽构成进液口802，所述定量管6上端对接导液柱4，所述泵座1上孔对接加液管2，所述导液柱4垂设在调压阀3下方架空处，所述注液槽5上端分别对接导液柱4下开口，所述加液管2上端分接导液柱4进口端。
本专利所说的流通槽805带有的碳酸钠液体是一种酸类中和液体，是作为蓄电池酸液的酸雾中和液使用，为碱性物质，用于净化作业。
例如：在进行使用时，过滤器8设在定位座7安装面上，流通槽805位置不变的情况下，阻气板801在上层则导液隔板806在向下的层面上，酸液流入进液口802中，通过阻液片803的不规则结构实现防回流功能，液体流进内槽并与槽内液体产生中和作用，酸雾经多层滤板807阻挡，通过吸附板804吸附，被滞留在滤层上，因为重力作用下经由导液隔板806回到机体9凹槽中，过滤酸液后能够有效降低酸雾对人体的危害。
本实用新型解决的问题是蓄电池里的电解液带有刺鼻的气味,加液时液体向下流出，酸雾容易给工作人员带来危害，本实用新型通过上述部件的互相组合，过滤酸液后能够有效降低酸雾对人体的危害。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
