技术领域
本实用新型涉及一种切片装置，尤其涉及一种家用辣椒切片装置。
背景技术
辣椒，茄科、辣椒属一年或有限多年生草本植物。茎近无毛或微生柔毛，分枝稍之字形折曲。叶互生，枝顶端节不伸长而成双生或簇生状，矩圆状卵形、卵形或卵状披针形，全缘，顶端短渐尖或急尖，基部狭楔形；花单生，俯垂；花萼杯状，不显著齿；花冠白色，裂片卵形；花药灰紫色。果梗较粗壮，俯垂；果实长指状，顶端渐尖且常弯曲，未成熟时绿色，成熟后成红色、橙色或紫红色，味辣。种子扁肾形，淡黄色。
辣椒在使用前，都会对其进行切片，如此方便辣椒炒菜或者泡酒，人工对辣椒切片时，手都是与辣椒接触，切片后手与皮肤接触会导致皮肤火辣不舒服，而且辣椒片还和辣椒子混在一起。
实用新型内容
为了克服人工对辣椒切片时，手都是与辣椒接触，切片后手与皮肤接触会导致皮肤火辣不舒服，而且辣椒片还和辣椒子混在一起的缺点，因此，本实用新型的技术问题为：提供一种能够对辣椒切片均匀，无需手与辣椒接触，进而手与皮肤接触不会导致皮肤火辣不舒服，还能对辣椒片和辣椒子进行分选的家用辣椒切片装置。
本实用新型的技术实施方案为：一种家用辣椒切片装置，包括有底板、支板、横板、活动块、挡板、第一拉线、第一拉环、第一弹簧、管道、下料斗、挡块、7型杆、导套、第一活动杆、把手、框体、活动板、切刀和第二弹簧，底板顶部左右两侧都安装有支板，左右两侧支板顶部之间安装有横板，横板左侧开有通孔，通孔内右侧面中部开有滑槽，滑槽内设有活动块，活动块左侧面上部安装有挡板，挡板位于通孔内，活动块右侧面与滑槽内右侧面之间连接有第一弹簧，横板右侧面中部横向开有导线孔，导线孔与滑槽内连通，活动块右侧面中部连接与第一拉线，第一拉线尾端穿过导线孔安装有第一拉环，横板顶部左侧安装有管道，管道位于通孔正上方与其连通，管道顶端安装有下料斗，下料斗与管道内连通，管道右侧下部开有开口，开口内均匀间隔的安装有挡块，管道外右侧面下部安装有框体，框体位于开口正右侧，框体内设有活动板，活动板与框体内连通，活动板左侧面均匀间隔的安装有切刀，切刀位于每两个挡块之间，活动板右侧面上下两侧与框体内右侧面上下两侧之间都连接有第二弹簧，框体右侧中部开有第一导孔，第一导孔内设有第一活动杆，第一活动杆左端与活动板右侧面中部连接，第一活动杆右侧上部安装有把手，第一活动杆上设有导套，管道外右侧面上部安装有7型杆，7型杆尾端与导套顶部中间连接。
可选地，还包括有筛选装置，筛选装置包括有L型杆、轴承座、收集框、网板、滑杆、竖杆、导杆、滑套、套筒、卡套和第二活动杆，左右两侧支板上部都开有第二导孔，左侧第二导孔内设有滑杆，滑杆顶部左侧安装有竖杆，右侧第二导孔内设有L型杆，L型杆顶端与第一活动杆底部右侧连接，L型杆左端安装有轴承座，轴承座左侧面与滑杆右端之间安装有收集框，收集框底部中间嵌入式的安装有网板，收集框位于通孔下方，左侧支板左侧面上部安装有导杆，导杆上设有滑套，滑套底部中间安装有套筒，套筒内设有第二活动杆，第二活动杆底端安装有卡套，竖杆位于卡套内。
可选地，还包括有导线套、第二拉线、第二拉环和第三弹簧，套筒底部与卡套顶部之间连接有第三弹簧，第三弹簧套在第二活动杆上，滑套前侧面中部安装有导线套，卡套顶部中间连接有第二拉线，第二拉线穿过导线套安装有第二拉环。
首先操作人员通过下料斗将辣椒倒入管道内，进而管道内的辣椒位于挡板上，再将收集箱放在通孔下方，操作人员手握住7型杆和把手，即可推动把手向左移动，把手向左移动带动第一活动杆向左移动，第一活动杆向左移动带动活动板向左移动，第二弹簧拉伸，活动板向左移动带动切刀向左移动，切刀向左移动穿过开口对辣椒进行切片。当辣椒切片完成后，即可松开把手，因第二弹簧的作用，第一活动杆向右移动带动活动板向右移动，进而带动切刀向右移动恢复至原位，切刀向右移动时，挡块对粘在切刀上的辣椒挡住，操作人员再拉动第一拉环向右移动，进而第一拉线拉动活动块向右移动，第一弹簧压缩，活动块向右移动带动挡板向右移动，挡板向右移动不位于通孔内，进而辣椒片通过通孔掉落至收集箱内。当辣椒片全部掉落出后，即可松开第一拉环，第一拉线被放松，因第一弹簧的作用，活动块向左移动带动挡板向左移动位于通孔内恢复至原位，如此反复，即可将辣椒全部切成片。当辣椒切片完成后，即可将收集箱取下。
因为还包括有筛选装置，筛选装置包括有L型杆、轴承座、收集框、网板、滑杆、竖杆、导杆、滑套、套筒、卡套和第二活动杆，左右两侧支板上部都开有第二导孔，左侧第二导孔内设有滑杆，滑杆顶部左侧安装有竖杆，右侧第二导孔内设有L型杆，L型杆顶端与第一活动杆底部右侧连接，L型杆左端安装有轴承座，轴承座左侧面与滑杆右端之间安装有收集框，收集框底部中间嵌入式的安装有网板，收集框位于通孔下方，左侧支板左侧面上部安装有导杆，导杆上设有滑套，滑套底部中间安装有套筒，套筒内设有第二活动杆，第二活动杆底端安装有卡套，竖杆位于卡套内，当切片后的辣椒通过通孔掉落时，辣椒片掉落至收集框内，即可再次将辣椒倒入管道内进行切片，当操作人员推动把手向左移动使切刀向左移动对辣椒进行切片时，第一活动杆向左移动同时带动L型杆向左移动，L型杆向左移动带动收集框向左移动，收集框向左移动带动辣椒片进行晃动，当操作人员松开把手时，第二活动杆向右移动同时带动L型杆向右移动，进而带动收集框向右移动，收集框左右移动带动辣椒片左右移动对其进行筛选，进而辣椒片内的辣椒子通过网板掉落出收集框。当辣椒片筛选完成后，操作人员即可将收集箱放在收集框正下方，再拉动卡套向上移动，卡套向上移动与竖杆脱离，即可转动收集框的出料口位于下方，进而收集框内的辣椒片掉落至收集箱内。当辣椒片全部掉落出后，即可转动收集框恢复至原位，松开卡套，因重力的影响，卡套向下移动将竖杆卡住，而将收集框固定。如此，能对辣椒片与辣椒子进行分选。
因为还包括有导线套、第二拉线、第二拉环和第三弹簧，套筒底部与卡套顶部之间连接有第三弹簧，第三弹簧套在第二活动杆上，滑套前侧面中部安装有导线套，卡套顶部中间连接有第二拉线，第二拉线穿过导线套安装有第二拉环，当辣椒片筛选完成后，操作人员即可拉动第二拉环向上移动，进而第二拉线拉动卡套向上移动，第三弹簧压缩，卡套向上移动与竖杆脱离，即可转动收集框将辣椒倒出掉落至收集箱内。当辣椒片全部倒出后，转动收集框恢复至原位，松开第二拉环，因第三弹簧的作用，卡套向下移动将竖杆卡住。如此，使操作人员更方便对卡套的移动。
本实用新型的有益效果是：本实用新型通过均匀间隔安装的切刀，能对辣椒进行均匀的切片，因筛选装置的作用，能对辣椒片和辣椒子进行筛选分离，达到了能够对辣椒切片均匀，无需手与辣椒接触，进而手与皮肤接触不会导致皮肤火辣不舒服，还能对辣椒片和辣椒子进行分选的效果。
附图说明

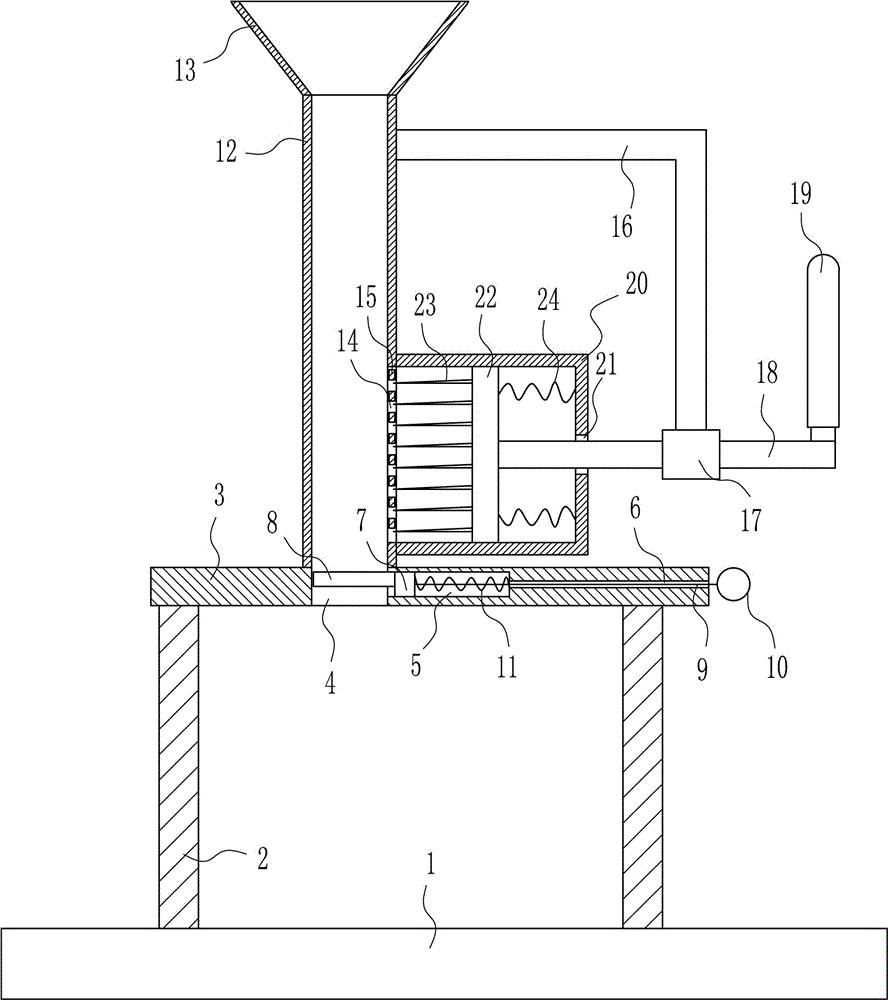

图1为本实用新型的第一种主视结构示意图。
图2为本实用新型的第二种主视结构示意图。
图3为本实用新型的第三种主视结构示意图。
附图标记说明：1底板，2支板，3横板，4通孔，5滑槽，6导线孔，7活动块，8挡板，9第一拉线，10第一拉环，11第一弹簧，12管道，13下料斗，14开口，15挡块，167型杆，17导套，18第一活动杆，19把手，20框体，21第一导孔，22活动板，23切刀，24第二弹簧，25筛选装置，251第二导孔，252L型杆，253轴承座，254收集框，255网板，256滑杆，257竖杆，258导杆，259滑套，2510套筒，2511卡套，2512第二活动杆，26导线套，27第二拉线，28第二拉环，29第三弹簧。
具体实施方式
以下参照附图对本实用新型的实施方式进行说明。
实施例1
一种家用辣椒切片装置，如图1-3所示，包括有底板1、支板2、横板3、活动块7、挡板8、第一拉线9、第一拉环10、第一弹簧11、管道12、下料斗13、挡块15、7型杆16、导套17、第一活动杆18、把手19、框体20、活动板22、切刀23和第二弹簧24，底板1顶部左右两侧都安装有支板2，左右两侧支板2顶部之间安装有横板3，横板3左侧开有通孔4，通孔4内右侧面中部开有滑槽5，滑槽5内设有活动块7，活动块7左侧面上部安装有挡板8，挡板8位于通孔4内，活动块7右侧面与滑槽5内右侧面之间连接有第一弹簧11，横板3右侧面中部横向开有导线孔6，导线孔6与滑槽5内连通，活动块7右侧面中部连接与第一拉线9，第一拉线9尾端穿过导线孔6安装有第一拉环10，横板3顶部左侧安装有管道12，管道12位于通孔4正上方与其连通，管道12顶端安装有下料斗13，下料斗13与管道12内连通，管道12右侧下部开有开口14，开口14内均匀间隔的安装有挡块15，管道12外右侧面下部安装有框体20，框体20位于开口14正右侧，框体20内设有活动板22，活动板22与框体20内连通，活动板22左侧面均匀间隔的安装有切刀23，切刀23位于每两个挡块15之间，活动板22右侧面上下两侧与框体20内右侧面上下两侧之间都连接有第二弹簧24，框体20右侧中部开有第一导孔21，第一导孔21内设有第一活动杆18，第一活动杆18左端与活动板22右侧面中部连接，第一活动杆18右侧上部安装有把手19，第一活动杆18上设有导套17，管道12外右侧面上部安装有7型杆16，7型杆16尾端与导套17顶部中间连接。
实施例2
一种家用辣椒切片装置，如图1-3所示，包括有底板1、支板2、横板3、活动块7、挡板8、第一拉线9、第一拉环10、第一弹簧11、管道12、下料斗13、挡块15、7型杆16、导套17、第一活动杆18、把手19、框体20、活动板22、切刀23和第二弹簧24，底板1顶部左右两侧都安装有支板2，左右两侧支板2顶部之间安装有横板3，横板3左侧开有通孔4，通孔4内右侧面中部开有滑槽5，滑槽5内设有活动块7，活动块7左侧面上部安装有挡板8，挡板8位于通孔4内，活动块7右侧面与滑槽5内右侧面之间连接有第一弹簧11，横板3右侧面中部横向开有导线孔6，导线孔6与滑槽5内连通，活动块7右侧面中部连接与第一拉线9，第一拉线9尾端穿过导线孔6安装有第一拉环10，横板3顶部左侧安装有管道12，管道12位于通孔4正上方与其连通，管道12顶端安装有下料斗13，下料斗13与管道12内连通，管道12右侧下部开有开口14，开口14内均匀间隔的安装有挡块15，管道12外右侧面下部安装有框体20，框体20位于开口14正右侧，框体20内设有活动板22，活动板22与框体20内连通，活动板22左侧面均匀间隔的安装有切刀23，切刀23位于每两个挡块15之间，活动板22右侧面上下两侧与框体20内右侧面上下两侧之间都连接有第二弹簧24，框体20右侧中部开有第一导孔21，第一导孔21内设有第一活动杆18，第一活动杆18左端与活动板22右侧面中部连接，第一活动杆18右侧上部安装有把手19，第一活动杆18上设有导套17，管道12外右侧面上部安装有7型杆16，7型杆16尾端与导套17顶部中间连接。
还包括有筛选装置25，筛选装置25包括有L型杆252、轴承座253、收集框254、网板255、滑杆256、竖杆257、导杆258、滑套259、套筒2510、卡套2511和第二活动杆2512，左右两侧支板2上部都开有第二导孔251，左侧第二导孔251内设有滑杆256，滑杆256顶部左侧安装有竖杆257，右侧第二导孔251内设有L型杆252，L型杆252顶端与第一活动杆18底部右侧连接，L型杆252左端安装有轴承座253，轴承座253左侧面与滑杆256右端之间安装有收集框254，收集框254底部中间嵌入式的安装有网板255，收集框254位于通孔4下方，左侧支板2左侧面上部安装有导杆258，导杆258上设有滑套259，滑套259底部中间安装有套筒2510，套筒2510内设有第二活动杆2512，第二活动杆2512底端安装有卡套2511，竖杆257位于卡套2511内。
实施例3
一种家用辣椒切片装置，如图1-3所示，包括有底板1、支板2、横板3、活动块7、挡板8、第一拉线9、第一拉环10、第一弹簧11、管道12、下料斗13、挡块15、7型杆16、导套17、第一活动杆18、把手19、框体20、活动板22、切刀23和第二弹簧24，底板1顶部左右两侧都安装有支板2，左右两侧支板2顶部之间安装有横板3，横板3左侧开有通孔4，通孔4内右侧面中部开有滑槽5，滑槽5内设有活动块7，活动块7左侧面上部安装有挡板8，挡板8位于通孔4内，活动块7右侧面与滑槽5内右侧面之间连接有第一弹簧11，横板3右侧面中部横向开有导线孔6，导线孔6与滑槽5内连通，活动块7右侧面中部连接与第一拉线9，第一拉线9尾端穿过导线孔6安装有第一拉环10，横板3顶部左侧安装有管道12，管道12位于通孔4正上方与其连通，管道12顶端安装有下料斗13，下料斗13与管道12内连通，管道12右侧下部开有开口14，开口14内均匀间隔的安装有挡块15，管道12外右侧面下部安装有框体20，框体20位于开口14正右侧，框体20内设有活动板22，活动板22与框体20内连通，活动板22左侧面均匀间隔的安装有切刀23，切刀23位于每两个挡块15之间，活动板22右侧面上下两侧与框体20内右侧面上下两侧之间都连接有第二弹簧24，框体20右侧中部开有第一导孔21，第一导孔21内设有第一活动杆18，第一活动杆18左端与活动板22右侧面中部连接，第一活动杆18右侧上部安装有把手19，第一活动杆18上设有导套17，管道12外右侧面上部安装有7型杆16，7型杆16尾端与导套17顶部中间连接。
还包括有筛选装置25，筛选装置25包括有L型杆252、轴承座253、收集框254、网板255、滑杆256、竖杆257、导杆258、滑套259、套筒2510、卡套2511和第二活动杆2512，左右两侧支板2上部都开有第二导孔251，左侧第二导孔251内设有滑杆256，滑杆256顶部左侧安装有竖杆257，右侧第二导孔251内设有L型杆252，L型杆252顶端与第一活动杆18底部右侧连接，L型杆252左端安装有轴承座253，轴承座253左侧面与滑杆256右端之间安装有收集框254，收集框254底部中间嵌入式的安装有网板255，收集框254位于通孔4下方，左侧支板2左侧面上部安装有导杆258，导杆258上设有滑套259，滑套259底部中间安装有套筒2510，套筒2510内设有第二活动杆2512，第二活动杆2512底端安装有卡套2511，竖杆257位于卡套2511内。
还包括有导线套26、第二拉线27、第二拉环28和第三弹簧29，套筒2510底部与卡套2511顶部之间连接有第三弹簧29，第三弹簧29套在第二活动杆2512上，滑套259前侧面中部安装有导线套26，卡套2511顶部中间连接有第二拉线27，第二拉线27穿过导线套26安装有第二拉环28。
首先操作人员通过下料斗13将辣椒倒入管道12内，进而管道12内的辣椒位于挡板8上，再将收集箱放在通孔4下方，操作人员手握住7型杆16和把手19，即可推动把手19向左移动，把手19向左移动带动第一活动杆18向左移动，第一活动杆18向左移动带动活动板22向左移动，第二弹簧24拉伸，活动板22向左移动带动切刀23向左移动，切刀23向左移动穿过开口14对辣椒进行切片。当辣椒切片完成后，即可松开把手19，因第二弹簧24的作用，第一活动杆18向右移动带动活动板22向右移动，进而带动切刀23向右移动恢复至原位，切刀23向右移动时，挡块15对粘在切刀23上的辣椒挡住，操作人员再拉动第一拉环10向右移动，进而第一拉线9拉动活动块7向右移动，第一弹簧11压缩，活动块7向右移动带动挡板8向右移动，挡板8向右移动不位于通孔4内，进而辣椒片通过通孔4掉落至收集箱内。当辣椒片全部掉落出后，即可松开第一拉环10，第一拉线9被放松，因第一弹簧11的作用，活动块7向左移动带动挡板8向左移动位于通孔4内恢复至原位，如此反复，即可将辣椒全部切成片。当辣椒切片完成后，即可将收集箱取下。
因为还包括有筛选装置25，筛选装置25包括有L型杆252、轴承座253、收集框254、网板255、滑杆256、竖杆257、导杆258、滑套259、套筒2510、卡套2511和第二活动杆2512，左右两侧支板2上部都开有第二导孔251，左侧第二导孔251内设有滑杆256，滑杆256顶部左侧安装有竖杆257，右侧第二导孔251内设有L型杆252，L型杆252顶端与第一活动杆18底部右侧连接，L型杆252左端安装有轴承座253，轴承座253左侧面与滑杆256右端之间安装有收集框254，收集框254底部中间嵌入式的安装有网板255，收集框254位于通孔4下方，左侧支板2左侧面上部安装有导杆258，导杆258上设有滑套259，滑套259底部中间安装有套筒2510，套筒2510内设有第二活动杆2512，第二活动杆2512底端安装有卡套2511，竖杆257位于卡套2511内，当切片后的辣椒通过通孔4掉落时，辣椒片掉落至收集框254内，即可再次将辣椒倒入管道12内进行切片，当操作人员推动把手19向左移动使切刀23向左移动对辣椒进行切片时，第一活动杆18向左移动同时带动L型杆252向左移动，L型杆252向左移动带动收集框254向左移动，收集框254向左移动带动辣椒片进行晃动，当操作人员松开把手19时，第二活动杆2512向右移动同时带动L型杆252向右移动，进而带动收集框254向右移动，收集框254左右移动带动辣椒片左右移动对其进行筛选，进而辣椒片内的辣椒子通过网板255掉落出收集框254。当辣椒片筛选完成后，操作人员即可将收集箱放在收集框254正下方，再拉动卡套2511向上移动，卡套2511向上移动与竖杆257脱离，即可转动收集框254的出料口位于下方，进而收集框254内的辣椒片掉落至收集箱内。当辣椒片全部掉落出后，即可转动收集框254恢复至原位，松开卡套2511，因重力的影响，卡套2511向下移动将竖杆257卡住，而将收集框254固定。如此，能对辣椒片与辣椒子进行分选。
因为还包括有导线套26、第二拉线27、第二拉环28和第三弹簧29，套筒2510底部与卡套2511顶部之间连接有第三弹簧29，第三弹簧29套在第二活动杆2512上，滑套259前侧面中部安装有导线套26，卡套2511顶部中间连接有第二拉线27，第二拉线27穿过导线套26安装有第二拉环28，当辣椒片筛选完成后，操作人员即可拉动第二拉环28向上移动，进而第二拉线27拉动卡套2511向上移动，第三弹簧29压缩，卡套2511向上移动与竖杆257脱离，即可转动收集框254将辣椒倒出掉落至收集箱内。当辣椒片全部倒出后，转动收集框254恢复至原位，松开第二拉环28，因第三弹簧29的作用，卡套2511向下移动将竖杆257卡住。如此，使操作人员更方便对卡套2511的移动。
本行业的技术人员应该了解，上述实施例不以任何形式限制本实用新型，凡采用等同替换或等效变换的方式所获得的技术方案，均落在本实用新型的保护范围内。
