技术领域
本实用新型涉及一种渔具，具体来说，涉及一种手钓渔具。
背景技术
钓鱼作为一项户外休闲运动，在我国数千年而不衰，日益为广大人民所喜爱，钓鱼的魅力，在于它能俗入市井，雅能雅到极致，小可怡情，大可养志，以致古往今来，痴者无数。当鱼上钩并钓起的时候，人们往往会漏出发自内心的喜悦，但当鱼的体积太大，就越容易脱钩，原因是因为现在的渔具缓冲性能差，鱼在猛的发力挣扎时，钓鱼经验不足的垂钓者或挣脱的力太大都能使鱼脱钩，没有喜悦，只有懊恼和遗憾，市场上需要一种缓冲性能优的手钓渔具，能最大限度的帮助喜爱钓鱼的垂钓者有个好的收获。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
针对相关技术中的问题，本实用新型提出一种手钓渔具，以克服现有相关技术所存在的上述技术问题。
本实用新型的技术方案是这样实现的：
一种手钓渔具，包括鱼竿，所述鱼竿包括手柄和竿尖，所述手柄的末端表面固定安装有吊轮，所述鱼竿的表面设置有与所述吊轮相对应的若干固定杆，所述固定杆远离所述鱼竿的一端设置有固定环，所述吊轮内部固定连接有鱼线，所述鱼线包括母线和子线，所述母线远离所述吊轮的一端延伸至所述吊轮外且穿过对应的若干固定环，所述母线远离所述竿尖的一端穿插有浮游标且连接有转环一，所述转环一远离所述母线的一端连接有伸缩牛筋，所述伸缩牛筋远离所述转环一的一端连接有转环二，所述转环二远离所述伸缩牛筋的一端连接有扣环，所述鱼线上设置有缓冲装置，所述扣环固定设置在所述缓冲装置的一侧，所述缓冲装置包括缓冲座和移动块，所述缓冲座的顶部设置有与所述移动块相匹配的凹槽，所述移动块的底部的一部分预置在所述凹槽内，所述缓冲座的顶部设置有两个相对应的圆形滑槽，且两个圆形滑槽的圆心处均设置有圆柱形固定块，所述圆形滑槽的顶部设置有与其相对应的滑块，所述滑块的一侧与所述固定块相连接，所述滑块的内部设置有与所述滑槽相对应的圆形通道，所述圆形滑槽的顶部设置有与所述圆形通道相对应的两个弧形轨道，所述弧形轨道远离所述圆形通道的一端外表面设置有弹簧，所述弹簧的两端均设置有橡胶固定块，所述圆形滑槽的顶部且位于所述轨道的一侧设置有弹簧缓冲装置，所述弹簧缓冲装置包括弹簧固定座和设置在所述弹簧固定座内部的阻尼弹簧，所述移动块的一侧与所述扣环相连，所述移动块的顶部设置有对应凹陷区，所述凹陷区的侧壁固定有连杆，且两个连杆远离移动块的一端分别与两个滑块固定连接，所述凹陷区的顶部设置有固定座，所述固定座固定连接有拉杆，所述拉杆远离所述凹陷区的一端穿插连接所述弹簧固定座，且穿插所述阻尼弹簧的一端固定有弹簧帽，所述缓冲座远离所述移动块的一侧连接有转环三，所述转环三远离所述缓冲座的一端连接有子线，所述子线的末端设置有鱼钩。
进一步的，所述连杆穿插所述弹簧缓冲装置的内部侧壁设置有密封圈。
进一步的，所述缓冲座的顶端设置有防水罩
本实用新型通过连杆带动滑块压缩弧形轨道上的弹簧形成的阻力，能够对渔具起到一重缓冲的作用；通过拉杆拉动阻尼弹簧形成的阻力，能够对渔具起到二重缓冲的作用；通过使用伸缩牛筋，能够对渔具起到三重缓冲的作用。本实用新型通过实现多重缓冲，使缓冲性能无比优异，且实用性强，使用寿命长。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

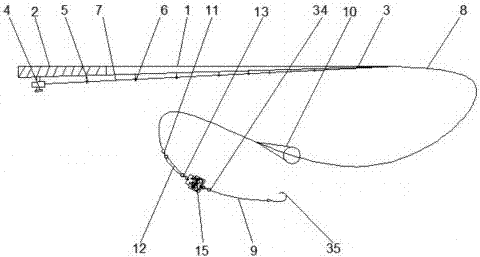

图1是根据本实用新型实施例的一种手钓渔具的结构示意图；
图2是根据本实用新型实施例的一种手钓渔具中缓冲装置的主视图；
图3是根据本实用新型实施例的一种手钓渔具中缓冲装置的侧视图；
图4是根据本实用新型实施例的一种手钓渔具中弹簧缓冲装置的结构示意图。
图中：
1、鱼竿；2、手柄；3、竿尖；4、吊轮；5、固定杆；6、固定环；7、鱼线；8、母线；9、子线；10、浮游标；11、转环一；12、伸缩牛筋；13、转环二；14、扣环；15、缓冲装置；16、缓冲座；17、移动块；18、凹槽；19、圆形滑槽；20、固定块；21、滑块；22、圆形通道；23、弧形轨道；24、弹簧；25、橡胶固定块；26、弹簧缓冲装置；27、弹簧固定座；28、阻尼弹簧；29、凹陷区；30、连杆；31、固定座；32、拉杆；33、弹簧帽；34、转环三；35、鱼钩；36、密封圈；37、防水罩。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本实用新型保护的范围。
根据本实用新型的实施例，提供了一种手钓渔具。
如图1-4所示，根据本实用新型实施例的一种手钓渔具，包括鱼竿1，所述鱼竿1包括手柄2和竿尖3，所述手柄2的末端表面固定安装有吊轮4，所述鱼竿1的表面设置有与所述吊轮4相对应的若干固定杆5，所述固定杆5远离所述鱼竿1的一端设置有固定环6，所述吊轮4内部固定连接有鱼线7，所述鱼线7包括母线8和子线9，所述母线8远离所述吊轮4的一端延伸至所述吊轮4外且穿过对应的若干固定环6，所述母线8远离所述竿尖3的一端穿插有浮游标10且连接有转环一11，所述转环一11远离所述母线8的一端连接有伸缩牛筋12，所述伸缩牛筋12远离所述转环一11的一端连接有转环二13，所述转环二13远离所述伸缩牛筋12的一端连接有扣环14，所述鱼线7上设置有缓冲装置15，所述扣环14固定设置在所述缓冲装置15的一侧，所述缓冲装置15包括缓冲座16和移动块17，所述缓冲座16的顶部设置有与所述移动块17相匹配的凹槽18，所述移动块17的底部的一部分预置在所述凹槽18内，所述缓冲座16的顶部设置有两个相对应的圆形滑槽19，且两个圆形滑槽19的圆心处均设置有圆柱形固定块20，所述圆形滑槽19的顶部设置有与其相对应的滑块21，所述滑块21的一侧与所述固定块20相连接，所述滑块21的内部设置有与所述圆形滑槽19相对应的圆形通道22，所述圆形滑槽19的顶部设置有与所述圆形通道22相匹配的两个弧形轨道23，所述弧形轨道23远离所述圆形通道22的一端外表面设置有弹簧24，所述弹簧24的两端均设置有橡胶固定块25，所述圆形滑槽19的顶部且位于所述弧形轨道23的一侧设置有弹簧缓冲装置26，所述弹簧缓冲装置26包括弹簧固定座27和设置在所述弹簧固定座27内部的阻尼弹簧28，所述移动块17的一侧与所述扣环14相连，所述移动块17的顶部设置有对应凹陷区29，所述凹陷区29的侧壁固定有连杆30，且两个连杆30远离移动块17的一端分别与两个滑块21固定连接，所述凹陷区29的顶部设置有固定座31，所述固定座31固定连接有拉杆32，所述拉杆32远离所述凹陷区29的一端穿插连接所述弹簧固定座27，且穿插所述阻尼弹簧28的一端固定有弹簧帽33，所述缓冲座16远离所述移动块17的一侧连接有转环三34，所述转环三34远离所述缓冲座16的一端连接有子线9，所述子线9的末端设置有鱼钩35。
通过本实用新型的上述方案，连杆带30动滑块21压缩弧形轨道23上的弹簧24形成的阻力，能够对渔具起到一重缓冲的作用；通过拉杆32拉动阻尼弹簧28形成的阻力，能够对渔具起到二重缓冲的作用；通过使用伸缩牛筋12，能够对渔具起到三重缓冲的作用。本实用新型通过实现多重缓冲，使缓冲性能无比优异，且实用性强，使用寿命长。
另外，在一个实施例中，所述拉杆32穿插所述弹簧固定座27的内部侧壁设置有密封圈36。采用该方案，密封圈主要是针对拉杆32在穿插运动时起到密封防水的作用。
另外，在一个实施例中，所述缓冲座16的顶部设置有防水罩37。采用该方案，设置防水罩37主要是起到防水的作用，延长渔具的使用寿命。
综上所述，借助于本实用新型的上述技术方案，通过连杆带30动滑块21压缩弧形轨道23上的弹簧24形成的阻力，能够对渔具起到一重缓冲的作用；通过拉杆32拉动阻尼弹簧28形成的阻力，能够对渔具起到二重缓冲的作用；通过使用伸缩牛筋12，能够对渔具起到三重缓冲的作用。本实用新型通过实现多重缓冲，使缓冲性能无比优异，且实用性强，使用寿命长。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
