技术领域
本实用新型涉及体育领域，尤其涉及一种体育用趣味性器械。
背景技术
各种体育项目中，为了能够提高人们对体育竞技项目的兴趣和促进人们的积极参与，可通过让人们在锻炼的过程中，接触一些体育器材，通过体育器材来锻炼人们身体的某个部位，来让人们的意识想要去深入这个体育运动。
实用新型内容
为了克服现有技术中篮球的收集较麻烦，以及在投篮时需要弯腰拿取篮球的缺点，本实用新型的目的是提供一种可坐在座椅上进行锻炼和无需弯腰拿取篮球进行投篮的体育用趣味性器械。
技术方案为：一种体育用趣味性器械，包括有底座、第一滑轨、第一滑块、框体、弹簧、升降板、拉杆、座椅、支杆、第一轴承座、第一螺杆、第一螺母、把手、连接架、环形架、网罩、第二滑轨和第二滑块，底座右部上侧嵌入式连接有第一滑轨，第一滑轨上滑动式连接有第一滑块，第一滑块顶部连接有框体，框体内底部均匀连接有弹簧，弹簧顶端连接有升降板，升降板的左右两端均与框体内左右两侧接触，框体后壁上部连接有拉杆，底座上侧右部连接有座椅，底座上侧左部左右两方均连接有支杆，支杆顶端均连接有第一轴承座，左右两方的第一轴承座内过盈连接有第一螺杆，第一螺杆左端连接有把手，第一螺杆上通过螺纹连接的方式连接有第一螺母，第一螺母顶部连接有连接架，连接架顶端连接有环形架，环形架底部连接有网罩，网罩底端与连接架右侧面接触，两个支杆之间的底座上连接有第二滑轨，第二滑轨上滑动式连接有第二滑块，第二滑块顶部与第一螺母底部连接。
作为更进一步的优选方案，还包括有第一连杆、第二轴承座、第一转杆、第二螺母、第二螺杆和承重块，连接架左侧下部连接有第一连杆，第一连杆左端连接有第二轴承座，第二轴承座内过盈连接有第二螺杆，第二螺杆位于网罩和环形架的前侧，第二螺杆底端连接有第一转杆，连接架上开有通孔，通孔内设有承重块，第二螺杆上通过螺纹连接的方式连接有第二螺母，承重块与第二螺母后侧连接，连接架左侧上部上下两方均连接有安装块，安装块前侧连接有第三滑轨，第三滑轨上滑动式连接有第三滑块，第三滑块右侧与第二螺母左侧之间连接有第二连杆。
作为更进一步的优选方案，还包括有安装座、旋转杆和伺服电机，座椅底部的底座中部连接有安装座，安装座上连接有伺服电机，伺服电机的输出轴上连接有旋转杆，旋转杆与第一螺杆右端连接。
使用时，使用者首先将篮球放在框体内的升降板上，框体内的篮球越多，升降板则会在重力作用下向下运动，弹簧被压缩，当框体内的篮球放满时，停止放入篮球到框体内即可，接着通过顺时针或逆时针旋动把手，来带动第一螺杆顺时针或逆时针转动，第一螺母则会通过第二滑块左右运动，进而第二滑块则会带动连接架左右运动，随之连接架则会带动环形架和网罩左右运动，调试好反手投篮的投射距离之后，停止转动把手，然后让使用者坐在座椅上，用手拿篮球，反手投篮球进行锻炼手臂，当框体内的篮球数量减少时，升降板则会在弹簧弹力的作用下向上运动，如此，使用者则不用坐在座椅上弯腰拿篮球进行投篮，由于不同的使用者的身形不同，使用者可推动框体左右挪动，当使用者坐在座椅上不方便挪动框体时，可通过握住拉杆来挪动框体的位置。
投篮完成之后，为了方便将投进的篮球从网罩内取出，通过握住第一转杆逆时针旋转，第一转杆则会带动第二螺杆逆时针旋转，第二螺母则会通过第三滑块向上运动，进而第二螺母则会带动承重块向上运动，承重块则会推动网罩向上运动，如此，即可方便对网罩内的篮球取出，取出篮球之后，顺时针转动第一转杆来带动承重块向下运动至回到原位即可。
为了能够节省人力的完成调节网罩的位置，通过启用伺服电机来带动旋转杆顺时针或逆时针转动即可，调节好所需的位置之后，关闭伺服电机即可。
有益效果为：本实用新型让使用者坐在座椅上，用手拿篮球，反手投篮球可进行锻炼手臂，设置的框体、弹簧和升降板，可让使用者坐在座椅上不用弯腰拿篮球进行投篮，为了能够节省人力的完成调节网罩的位置，通过启用伺服电机来带动旋转杆顺时针或逆时针转动即可。
附图说明

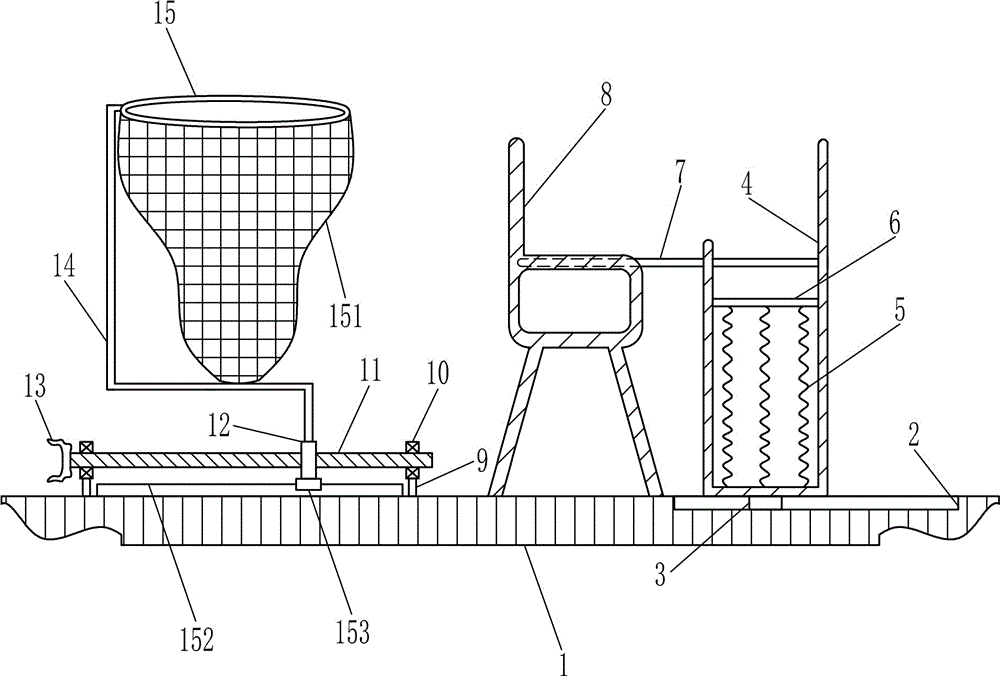

图1为本实用新型的第一种主视结构示意图。
图2为本实用新型的第二种主视结构示意图。
图3为本实用新型的第三种主视结构示意图。
图中标号名称：1.底座，2.第一滑轨，3.第一滑块，4.框体，5.弹簧，6.升降板，7.拉杆，8.座椅，9.支杆，10.第一轴承座，11.第一螺杆，12.第一螺母，13.把手，14.连接架，15.环形架，151.网罩，152.第二滑轨，153.第二滑块，16.第一连杆，17.第二轴承座，18.第一转杆，19.第二螺母，20.通孔，21.第二螺杆，22.承重块，221.第二连杆，222.第三滑块，223.第三滑轨，224.安装块，23.旋转杆，24.安装座，25.伺服电机。
具体实施方式
下面结合附图详细说明本实用新型的优选技术方案。
实施例1
一种体育用趣味性器械，如图1-3所示，包括有底座1、第一滑轨2、第一滑块3、框体4、弹簧5、升降板6、拉杆7、座椅8、支杆9、第一轴承座10、第一螺杆11、第一螺母12、把手13、连接架14、环形架15、网罩151、第二滑轨152和第二滑块153，底座1右部上侧嵌入式连接有第一滑轨2，第一滑轨2上滑动式连接有第一滑块3，第一滑块3顶部连接有框体4，框体4内底部均匀连接有弹簧5，弹簧5顶端连接有升降板6，升降板6的左右两端均与框体4内左右两侧接触，框体4后壁上部连接有拉杆7，底座1上侧右部连接有座椅8，底座1上侧左部左右两方均连接有支杆9，支杆9顶端均连接有第一轴承座10，左右两方的第一轴承座10内过盈连接有第一螺杆11，第一螺杆11左端连接有把手13，第一螺杆11上通过螺纹连接的方式连接有第一螺母12，第一螺母12顶部连接有连接架14，连接架14顶端连接有环形架15，环形架15底部连接有网罩151，网罩151底端与连接架14右侧面接触，两个支杆9之间的底座1上连接有第二滑轨152，第二滑轨152上滑动式连接有第二滑块153，第二滑块153顶部与第一螺母12底部连接。
实施例2
一种体育用趣味性器械，如图1-3所示，包括有底座1、第一滑轨2、第一滑块3、框体4、弹簧5、升降板6、拉杆7、座椅8、支杆9、第一轴承座10、第一螺杆11、第一螺母12、把手13、连接架14、环形架15、网罩151、第二滑轨152和第二滑块153，底座1右部上侧嵌入式连接有第一滑轨2，第一滑轨2上滑动式连接有第一滑块3，第一滑块3顶部连接有框体4，框体4内底部均匀连接有弹簧5，弹簧5顶端连接有升降板6，升降板6的左右两端均与框体4内左右两侧接触，框体4后壁上部连接有拉杆7，底座1上侧右部连接有座椅8，底座1上侧左部左右两方均连接有支杆9，支杆9顶端均连接有第一轴承座10，左右两方的第一轴承座10内过盈连接有第一螺杆11，第一螺杆11左端连接有把手13，第一螺杆11上通过螺纹连接的方式连接有第一螺母12，第一螺母12顶部连接有连接架14，连接架14顶端连接有环形架15，环形架15底部连接有网罩151，网罩151底端与连接架14右侧面接触，两个支杆9之间的底座1上连接有第二滑轨152，第二滑轨152上滑动式连接有第二滑块153，第二滑块153顶部与第一螺母12底部连接。
还包括有第一连杆16、第二轴承座17、第一转杆18、第二螺母19、第二螺杆21和承重块22，连接架14左侧下部连接有第一连杆16，第一连杆16左端连接有第二轴承座17，第二轴承座17内过盈连接有第二螺杆21，第二螺杆21位于网罩151和环形架15的前侧，第二螺杆21底端连接有第一转杆18，连接架14上开有通孔20，通孔20内设有承重块22，第二螺杆21上通过螺纹连接的方式连接有第二螺母19，承重块22与第二螺母19后侧连接，连接架14左侧上部上下两方均连接有安装块224，安装块224前侧连接有第三滑轨223，第三滑轨223上滑动式连接有第三滑块222，第三滑块222右侧与第二螺母19左侧之间连接有第二连杆221。
实施例3
一种体育用趣味性器械，如图1-3所示，包括有底座1、第一滑轨2、第一滑块3、框体4、弹簧5、升降板6、拉杆7、座椅8、支杆9、第一轴承座10、第一螺杆11、第一螺母12、把手13、连接架14、环形架15、网罩151、第二滑轨152和第二滑块153，底座1右部上侧嵌入式连接有第一滑轨2，第一滑轨2上滑动式连接有第一滑块3，第一滑块3顶部连接有框体4，框体4内底部均匀连接有弹簧5，弹簧5顶端连接有升降板6，升降板6的左右两端均与框体4内左右两侧接触，框体4后壁上部连接有拉杆7，底座1上侧右部连接有座椅8，底座1上侧左部左右两方均连接有支杆9，支杆9顶端均连接有第一轴承座10，左右两方的第一轴承座10内过盈连接有第一螺杆11，第一螺杆11左端连接有把手13，第一螺杆11上通过螺纹连接的方式连接有第一螺母12，第一螺母12顶部连接有连接架14，连接架14顶端连接有环形架15，环形架15底部连接有网罩151，网罩151底端与连接架14右侧面接触，两个支杆9之间的底座1上连接有第二滑轨152，第二滑轨152上滑动式连接有第二滑块153，第二滑块153顶部与第一螺母12底部连接。
还包括有第一连杆16、第二轴承座17、第一转杆18、第二螺母19、第二螺杆21和承重块22，连接架14左侧下部连接有第一连杆16，第一连杆16左端连接有第二轴承座17，第二轴承座17内过盈连接有第二螺杆21，第二螺杆21位于网罩151和环形架15的前侧，第二螺杆21底端连接有第一转杆18，连接架14上开有通孔20，通孔20内设有承重块22，第二螺杆21上通过螺纹连接的方式连接有第二螺母19，承重块22与第二螺母19后侧连接，连接架14左侧上部上下两方均连接有安装块224，安装块224前侧连接有第三滑轨223，第三滑轨223上滑动式连接有第三滑块222，第三滑块222右侧与第二螺母19左侧之间连接有第二连杆221。
还包括有安装座24、旋转杆23和伺服电机25，座椅8底部的底座1中部连接有安装座24，安装座24上连接有伺服电机25，伺服电机25的输出轴上连接有旋转杆23，旋转杆23与第一螺杆11右端连接。
使用时，使用者首先将篮球放在框体4内的升降板6上，框体4内的篮球越多，升降板6则会在重力作用下向下运动，弹簧5被压缩，当框体4内的篮球放满时，停止放入篮球到框体4内即可，接着通过顺时针或逆时针旋动把手13，来带动第一螺杆11顺时针或逆时针转动，第一螺母12则会通过第二滑块153左右运动，进而第二滑块153则会带动连接架14左右运动，随之连接架14则会带动环形架15和网罩151左右运动，调试好反手投篮的投射距离之后，停止转动把手13，然后让使用者坐在座椅8上，用手拿篮球，反手投篮球进行锻炼手臂，当框体4内的篮球数量减少时，升降板6则会在弹簧5弹力的作用下向上运动，如此，使用者则不用坐在座椅8上弯腰拿篮球进行投篮，由于不同的使用者的身形不同，使用者可推动框体4左右挪动，当使用者坐在座椅8上不方便挪动框体4时，可通过握住拉杆7来挪动框体4的位置。
投篮完成之后，为了方便将投进的篮球从网罩151内取出，通过握住第一转杆18逆时针旋转，第一转杆18则会带动第二螺杆21逆时针旋转，第二螺母19则会通过第三滑块222向上运动，进而第二螺母19则会带动承重块22向上运动，承重块22则会推动网罩151向上运动，如此，即可方便对网罩151内的篮球取出，取出篮球之后，顺时针转动第一转杆18来带动承重块22向下运动至回到原位即可。
为了能够节省人力的完成调节网罩151的位置，通过启用伺服电机25来带动旋转杆23顺时针或逆时针转动即可，调节好所需的位置之后，关闭伺服电机25即可。
尽管已经示出和描述了本实用新型的实施例，但对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行变化，本实用新型的范围由所附权利要求及其等同物限定。
