一种用于汽车保养剂的高速分散机

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:交通运输
出售价格:
直 接 购 买 联 系 客 服

详细介绍

技术领域

本实用新型涉及汽车保养剂加工领域,具体是一种用于汽车保养剂的高速分散机。

背景技术

汽车保养是保持汽车性能的必要方式,而汽车保养剂的质量优劣直接影响到车辆的保养效果,在现有的汽车保养剂在加工过程中,多种原料需要分散混合,现有用于汽车保养剂的分散剂在对原料分散时,只能对同一层面的原料进行搅拌,搅拌装置不能上升或下降,导致保养剂原料分散度不高及保养剂融合率不高的问题,同时分散装置还存在着不便移运的不足。

发明内容

本实用新型的目的是克服现有分散机的搅拌装置不能上升或下降导致保养剂原料分散度不高及保养剂融合率不高、分散装置不便移运的问题,提供一种结构设计合理、造价成本低、工作效率高、分散效果好、移运方便的用于汽车保养剂的高速分散机。

本实用新型解决其技术问题所采用的技术方案是:

一种用于汽车保养剂的高速分散机,包括底座、承载板、顶板、调配桶、电机、气缸、安装块和滚轮,其特征在于:所述的底座上设置有立柱,所述的承载板上设置有连接框,所述的顶板设置在立柱上,所述的调配桶设置在底座上,所述的电机设置在承载板上,并在电机上设置有旋转杆,所述的气缸设置在顶板上,并在气缸上设置有升降杆,在承载板上设置有电机、连接框,将连接框通过升降杆与气缸连接,实现了电机的上升或下降,从而实现了旋转杆上升或下降,有利于原料调配工作的进行,不仅能够提高各种原料的分散程度,又可以提高原料的分散效率及调配后的融合率,所述的升降杆与连接框连接,所述的安装块设置在旋转杆上,并在安装块上设置有搅拌叶,通过安装块和搅拌叶不仅能够提高各种原料的分散程度,又可以提高原料的分散效率及调配后的融合率,所述的滚轮设置在底座上,并在滚轮上设置有锁扣,通过滚轮与锁扣,便于工作人员移动分散机,降低了工作人员的劳动强度,提高了工作效率。

所述的安装块,其数量为2-4个,并在每个安装块上设置有3-6个搅拌叶。

所述的搅拌叶设置为三角形、矩形、扇形或波浪形的任意一种结构。

有益效果:本实用新型在底座上设置有滚轮,在滚轮上设置有锁扣,通过滚轮与锁扣,便于工作人员移动分散机,降低了工作人员的劳动强度,提高了工作效率,在承载板上设置有电机、连接框,将连接框通过升降杆与气缸连接,实现了电机的上升或下降,从而实现了旋转杆上升或下降,有利于原料调配工作的进行,不仅能够提高各种原料的分散程度,又可以提高原料的分散效率及调配后的融合率。

附图说明

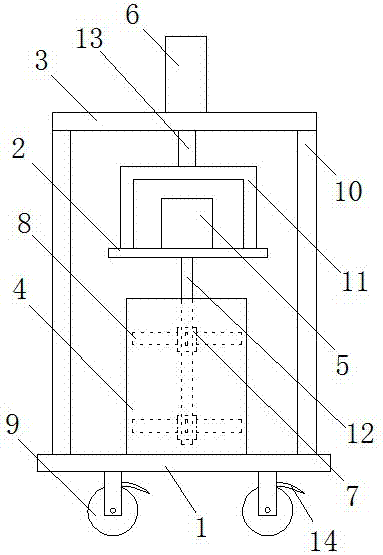

图1是本实用新型的结构示意图。

图中:1.底座、2.承载板、3.顶板、4.调配桶、5.电机、6.气缸、7.安装块、8.搅拌叶、9.滚轮、10.立柱、11.连接框、12.旋转杆、13.升降杆、14.锁扣。

具体实施方式

以下将结合附图对本实用新型进行较为详细的说明。

如附图1所示,一种用于汽车保养剂的高速分散机,包括底座1、承载板2、顶板3、调配桶4、电机5、气缸6、安装块7和滚轮9,其特征在于:所述的底座1上设置有立柱10,所述的承载板2上设置有连接框11,所述的顶板3设置在立柱10上,所述的调配桶4设置在底座1上,所述的电机5设置在承载板2上,并在电机5上设置有旋转杆12,所述的气缸6设置在顶板3上,并在气缸6上设置有升降杆13,在承载板2上设置有电机5、连接框11,将连接框11通过升降杆13与气缸6连接,实现了电机5的上升或下降,从而实现了旋转杆12上升或下降,有利于原料调配工作的进行,不仅能够提高各种原料的分散程度,又可以提高原料的分散效率及调配后的融合率,所述的升降杆13与连接框11连接,所述的安装块7设置在旋转杆12上,并在安装块7上设置有搅拌叶8,所述的安装块7,其数量为2个,并在每个安装块7上设置有4个搅拌叶8,所述的搅拌叶8设置为扇形结构,通过安装块7和搅拌叶8不仅能够提高各种原料的分散程度,又可以提高原料的分散效率及调配后的融合率,所述的滚轮9设置在底座1上,并在滚轮9上设置有锁扣14,通过滚轮9与锁扣14,便于工作人员移动分散机,降低了工作人员的劳动强度,提高了工作效率。

本实用新型未涉及部分均与现有技术相同或可采用现有技术加以实现。
