技术领域
本实用新型涉及鞋子清洗设备领域，具体是一种电动鞋刷。
背景技术
鞋刷是刷鞋的一种工具，前端有黑色或棕色的毛，后端是手柄，手柄通常由木或竹类为载体，也有一些为塑料制作而成，刷丝通常是由PP塑料丝，猪鬃，马鬃等制成的。传统的鞋刷在进行使用时，需要一只手握持鞋子，一直手握持鞋刷，然后将刷毛与鞋面或者鞋子内壁接触，然后往复的移动鞋刷，进行刷洗，对于鞋子的外表面进行刷洗通常较为容易，但是对于鞋子的内表面，由于鞋子内部空间狭小，鞋刷不能很好的鞋子内部移动，清理起来非常费力，而且效果不佳。
本申请提供一种电动鞋刷，能够省力且方便的清洗鞋子的内表面。
实用新型内容
本实用新型的目的在于提供一种电动鞋刷，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种电动鞋刷，包括毛刷辊；所述毛刷辊固定连接有转轴，转轴贯穿有摆臂并通过轴承套与摆臂转动连接；所述摆臂上端套设有铰接筒并与铰接筒转动连接，铰接筒套设有传动筒并与传动筒转动连接，传动筒固定连接有手柄；所述毛刷辊通过传动机构连接有驱动电机；所述摆臂开设有滑动槽，滑动槽内嵌套有偏心柱，偏心柱固定连接有偏心盘，偏心盘与驱动电机的输出轴固定连接。
作为本实用新型进一步的方案：所述传动机构包括与转轴连接的第一传动皮带，转轴通过第一传动皮带连接有传动轴，传动轴与摆臂内腔转动连接；所述传动轴贯穿铰接筒并延伸至传动筒内，传动轴通过第二传动皮带连接有驱动电机的输出轴，驱动电机嵌套在传动筒内。
作为本实用新型进一步的方案：所述手柄内嵌套有可拆卸的充电电池，传动筒上端面固定连接有开关。
作为本实用新型进一步的方案：所述滑动槽为竖向设置的通槽。
作为本实用新型进一步的方案：所述毛刷辊为表面粘接有刷毛的柱状毛刷；铰接筒为空心筒状结构。
作为本实用新型进一步的方案：所述偏心柱与偏心盘连接处位于偏心盘的圆周边缘处。
与现有技术相比，本实用新型的有益效果是：本实用新型通过设有摆臂和驱动毛刷辊转动的传动机构，实现毛刷辊的转动，相比人工手持鞋刷往复刷洗更加省力，同时方便清理鞋子的内部；通过设有滑动槽、偏心柱和偏心盘，驱动摆臂往复摆动，进而带动毛刷辊往复摆动，替代人工往复移动鞋刷，使得毛刷辊与鞋体内壁充分接触，提高刷洗效果。
附图说明

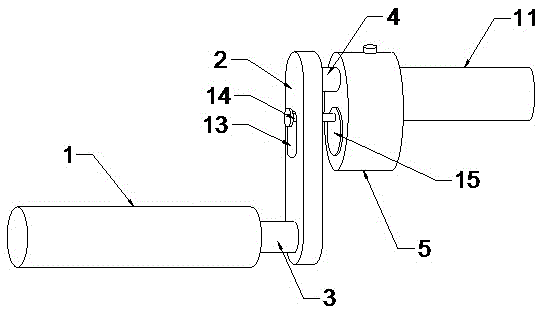

图1为电动鞋刷的立体图；
图2为电动鞋刷的内部结构示意图；
图3为电动鞋刷中摆臂的左视图。
图中：1-毛刷辊；2-摆臂；3-转轴；4-铰接筒；5-传动筒；6-第一传动带；7-传动轴；8-第二传动带；9-驱动轴；10-驱动电机；11-手柄；12-开关；13-滑动槽；14-偏心柱；15-偏心盘。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例1
请参阅图1～2，本实用新型实施例中，一种电动鞋刷，包括毛刷辊1；所述毛刷辊1为表面粘接有刷毛的柱状毛刷，毛刷辊1固定连接有转轴3，转轴3贯穿有摆臂2并通过轴承套与摆臂2转动连接；所述摆臂2上端套设有铰接筒4并与铰接筒4转动连接，铰接筒4为空心筒状结构，铰接筒4套设有传动筒5并与传动筒5转动连接，传动筒5固定连接有手柄11。
所述转轴3通过第一传动皮带6连接有传动轴7，传动轴7与摆臂2内腔转动连接；所述传动轴7贯穿铰接筒4并延伸至传动筒5内，传动轴7通过第二传动皮带8连接有驱动电机10的输出轴9，驱动电机10嵌套在传动筒5内，驱动电机10通过第二传动皮带8带动传动轴7转动，传动轴7通过第一传动皮带6带动转轴3转动，进而带动毛刷辊1转动，具体使用时，可以将毛刷辊1伸入到鞋体的内部，进行转动的刷洗，相比人工手持毛刷在鞋体内部进行往复移动刷洗，更加省力，同时避免弄脏手部。
所述手柄11内嵌套有可拆卸的充电电池，为驱动电机10提供电能，传动筒5上端面固定连接有开关12，方便开启驱动电机10。
实施例2
请参阅图1-3，本实施例与实施例1的区别在于：所述摆臂2开设有滑动槽13，滑动槽13为竖向设置的通槽；所述滑动槽13内嵌套有偏心柱14，偏心柱14固定连接有偏心盘15，偏心柱14与偏心盘15连接处位于偏心盘15的圆周边缘处，偏心盘15与驱动电机10的输出轴9固定连接，驱动电机10通过输出轴9带动偏心盘15转动，偏心盘15带动偏心柱14做圆周运动，偏心柱14在滑动槽13内滑动，进而带动摆臂2往复摆动，摆臂2带动毛刷辊1在鞋体内腔进行摆动，与鞋体内壁充分接触，提高刷洗效率，避免手动摆动毛刷辊1。
需要特别说明的是：本申请中毛刷辊、嵌套有可拆卸的充电电池的手柄、开关为现有技术；摆臂、驱动毛刷辊转动的传动机构、滑动槽、偏心柱、偏心盘为本申请的创新点；通过设有摆臂和驱动毛刷辊转动的传动机构，实现毛刷辊的转动，相比人工手持鞋刷往复刷洗更加省力，同时方便清理鞋子的内部；通过设有滑动槽、偏心柱和偏心盘，驱动摆臂往复摆动，进而带动毛刷辊往复摆动，替代人工往复移动鞋刷，使得毛刷辊与鞋体内壁充分接触，提高刷洗效果。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
