技术领域
本实用新型是一种饮水机用的集水装置，属于生活设备技术领域。
背景技术
目前，饮水机为常用的电器，因为同时具有加热和制冷的功能，所以饮水机使用频繁，在家庭和公共场合均被大量使用，一般的饮水机均设有集水盒用于收集水嘴滴出或者接水过程中溅洒出来的水，但是由于集水盒通过卡合结构固定，位置相对固定，不易观察集水盒内部的储水量，导致集水盒内的水长期不清理而造成细菌滋生繁殖，不利于人体健康。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种饮水机用的集水装置，以解决上述背景技术中提出的问题，本实用新型使用方便，便于操作，易于观察集水盒内部水的存水量，便于及时倒出，且防溅水效果好。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种饮水机用的集水装置，包括集水盒本体、隔离网本体、不锈钢网格、铰链、增高台、卡槽、隔离网本体手柄、观察窗、海绵层以及集水槽，所述集水盒本体左右两侧面的中间位置均设有卡槽，所述集水盒本体的前侧面上安装有增高台，所述集水盒本体前侧面的中间位置安装有观察窗，所述集水盒本体的内部设有集水槽，所述集水槽后侧面的顶部安装有隔离网本体，所述隔离网本体上均匀的安装有不锈钢网格，所述隔离网本体前侧面的中间位置安装有隔离网本体手柄，所述隔离网本体的下表面上安装有海绵层。
进一步地，所述海绵层与隔离网本体之间通过胶水进行固定连接。
进一步地，所述集水盒本体与隔离网本体之间通过铰链进行连接。
进一步地，所述不锈钢网格的材质为不锈钢网格。
进一步地，所述观察窗的材质为透明的玻璃材质。
进一步地，所述集水盒本体与隔离网本体之间为间隙配合。
本实用新型的有益效果：本实用新型的一种饮水机用的集水装置，本实用新型通过在隔离网本体的底面上增加的海绵层和在集水盒本体的前侧面上设有的增高台，该设计便于减少溅水。
本实用新型因在集水盒本体与隔离网本体之间利用铰链相连，该设计便于集水盒本体与隔离网本体之间灵活的转动，解决了现有隔离网本体安装和拆卸不便的问题。
本实用新型由于在集水盒本体前侧面的中间位置安装有透明的观察窗，该设计便于通过观察窗观察集水盒本体内部的储水量，本实用新型使用方便，便于操作，易于观察集水盒内部水的存水量，便于及时倒出，且防溅水效果好。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

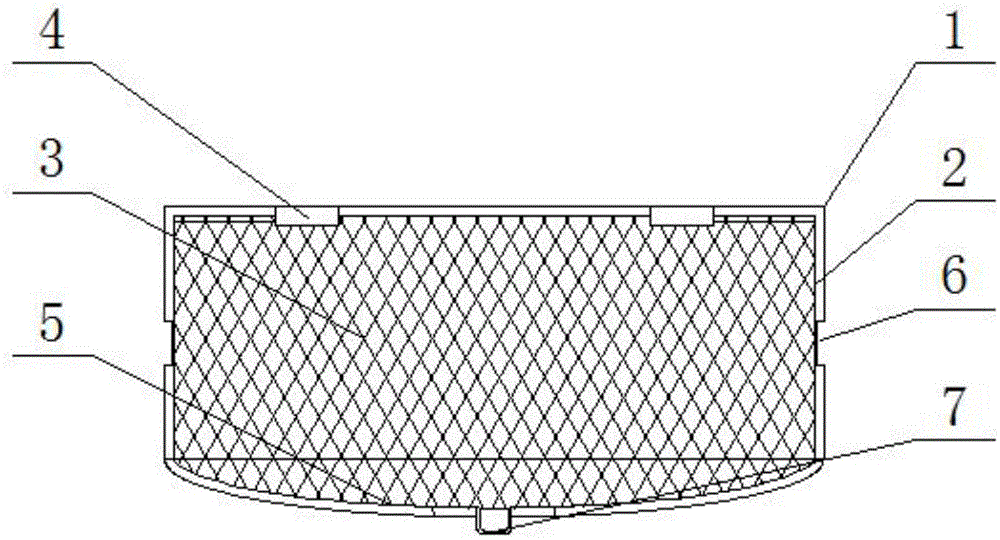

图1为本实用新型一种饮水机用的集水装置的结构示意图；
图2为本实用新型一种饮水机用的集水装置左视的结构示意图；
图3为本实用新型一种饮水机用的集水装置后视的结构示意图；
图4为本实用新型一种饮水机用的集水装置中隔离网打开的结构示意图；
图中：1-集水盒本体、2-隔离网本体、3-不锈钢网格、4-铰链、5-增高台、6-卡槽、7-隔离网本体手柄、8-观察窗、9-海绵层、10-集水槽。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-图4，本实用新型提供一种技术方案：一种饮水机用的集水装置，包括集水盒本体1、隔离网本体2、不锈钢网格3、铰链4、增高台5、卡槽6、隔离网本体手柄7、观察窗8、海绵层9以及集水槽10，所述集水盒本体1左右两侧面的中间位置均设有卡槽6，所述集水盒本体1的前侧面上安装有增高台5，所述集水盒本体1前侧面的中间位置安装有观察窗8，所述集水盒本体1的内部设有集水槽10，所述集水槽10后侧面的顶部安装有隔离网本体2，所述隔离网本体2上均匀的安装有不锈钢网格3，所述隔离网本体2前侧面的中间位置安装有隔离网本体手柄7，所述隔离网本体2的下表面上安装有海绵层9。
所述海绵层9与隔离网本体2之间通过胶水进行固定连接，所述集水盒本体1与隔离网本体2之间通过铰链4进行连接，所述不锈钢网格3的材质为不锈钢网格，所述观察窗8的材质为透明的玻璃材质，所述集水盒本体1与隔离网本体2之间为间隙配合。
具体实施方式：本实用新型在使用时，首先通过集水盒本体1两侧面中间位置上设有的卡槽6，从而将集水盒本体1安装于饮水机上，当使用饮水机时，产生的溢水会低落至隔离网本体2上，集水盒本体1前侧面上设有的增高台5，防止水滴溅出集水盒本体1，而隔离网本体2底面上安装的海绵层9对低落至隔离网本体2上的水滴进行吸附，待海绵层9积水过多时，而过多的水滴会从海绵层9内低落至集水盒本体1内部设有的集水槽10内，同时安装的海绵层9减少水低落至隔离网本体2产生的滴溅，根据集水盒本体1前侧面中间位置安装的观察窗8，对集水盒本体1内部的储水量进行观察，待储水量过多时，取下集水盒本体1，用手握住隔离网本体手柄7，打来隔离网本体2，再将集水盒本体1内部的储水倒出，然后将隔离网本体2盖在集水盒本体1上，再把集水盒本体1安装在饮水机上即可。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
