技术领域
本实用新型涉及一种驱赶苍蝇设备，尤其涉及一种肉店驱赶苍蝇设备。
背景技术
在肉店卖肉时，肉店会常常招来苍蝇，苍蝇飞来飞去影响肉店正常营业，而且肉店里的肉长时间被苍蝇吸食会传染疾病，会危害人们的健康，现有的驱赶苍蝇都是使用人工手动进行对苍蝇进行驱赶，使用人工手动进行对苍蝇进行驱赶不仅费时费力，而且还对不能对苍蝇彻底的驱赶，因此亟需一种使用方便、操作简单的肉店驱赶苍蝇设备。
实用新型内容
为了克服在肉店卖肉时，肉店会常常招来苍蝇，苍蝇飞来飞去影响肉店正常营业，而且肉店里的肉长时间被苍蝇吸食会传染疾病，会危害人们的健康，现有的驱赶苍蝇都是使用人工手动进行对苍蝇进行驱赶，使用人工手动进行对苍蝇进行驱赶不仅费时费力，而且还对不能对苍蝇彻底的驱赶的缺点，本实用新型的技术问题是：提供一种使用方便、操作简单的肉店驱赶苍蝇设备。
技术方案如下：一种肉店驱赶苍蝇设备，包括有底座、第一支架、第二支架、滑竿、滑套、第三支架、固定板、第一电机、第一转盘、齿条、扇形齿轮和驱赶装置，在底座的右端固定连接有第一支架，在第一支架的左侧上方固定连接有第二支架，在第二支架的底部固定连接有滑竿，在滑竿上滑动式连接有滑套，在滑套的下方固定连接有第三支架，在第三支架的底部固定连接有固定板，在固定板上固定连接有第一电机，在第一电机的输出轴上过盈连接有第一转盘，在第一转盘的偏心位置转动式连接有齿条，固定板上转动式连接有扇形齿轮，扇形齿轮与齿条啮合，在扇形齿轮固定连接有驱赶装置。
在其中一个实施例中，驱赶装置包括有连杆、固定块、螺杆、连接块、第二电机、第二转盘和绳子，在扇形齿轮上固定连接有连杆，在连杆的底端固定连接有固定块，在固定块上设有螺杆，固定块通过螺杆与连接块固定连接，在连接块的底部固定连接有第二电机，在第二电机的输出轴过盈连接有第二转盘，在第二转盘上固定连接有两根绳子。
在其中一个实施例中，还包括有移动装置，移动装置包括有轴承、往复丝杆、往复丝母、第一带轮、第三电机、第二带轮和皮带，在第二支架上左右对称设有轴承，在两个轴承内过盈连接有往复丝杆，在往复丝杆上配合有往复丝母，往复丝母的底部与滑套的顶端固定连接，在往复丝杆的端固定连接有第一带轮，在第二支架的上方左侧固定连接有第三电机，在第三电机的输出轴上过盈连接有第二带轮，在第二带轮与第一带轮之间通过皮带连接。
当需要对肉店苍蝇对驱赶时，首先启动第一电机，第一电机通过带动第一转盘转动，第一转盘转动带动齿条往复运动，齿条往复移动带动扇形齿轮左右转动，扇形齿轮左右转动带动驱赶装置左右摆动，驱赶装置左右摆动从而达到对肉店苍蝇进行驱赶的功能。
因为驱赶装置包括有连杆、固定块、螺杆、连接块、第二电机、第二转盘和绳子，在扇形齿轮上固定连接有连杆，在连杆的底端固定连接有固定块，在固定块上设有螺杆，固定块通过螺杆与连接块固定连接，在连接块的底部固定连接有第二电机，在第二电机的输出轴过盈连接有第二转盘，在第二转盘上固定连接有两根绳子。所以当需要肉店苍蝇进行驱赶时，首先启动第二电机，第二电机通过带动第二转盘转动，第二转盘转动带动绳子转动，从而达到对肉店的苍蝇进行驱赶的功能。
因为还包括有移动装置，移动装置包括有轴承、往复丝杆、往复丝母、第一带轮、第三电机、第二带轮和皮带，在第二支架上左右对称设有轴承，在两个轴承内过盈连接有往复丝杆，在往复丝杆上配合有往复丝母，往复丝母的底部与滑套的顶端固定连接，在往复丝杆的端固定连接有第一带轮，在第二支架的上方左侧固定连接有第三电机，在第三电机的输出轴上过盈连接有第二带轮，在第二带轮与第一带轮之间通过皮带连接。所以当需要对驱赶装置进行移动时，首先启动第三电机，第三电机通过输出轴带动第二带轮转动，第二带轮转动通过皮带带动第一带轮转动，第一带轮转动带动往复丝杆转动，往复丝杆转动带动往复丝母左右移动，往复丝母左右移动带动滑套左右移动，从而达到带动驱赶装置左右移动的功能。
本实用新型具有对肉店的苍蝇进行驱赶的功能，不仅实现了左右摆动对苍蝇进行驱赶的功能，而且还实现了对转动绳子对苍蝇进行驱赶的功能，本实用新型具有使用方便、使用安全、操作简单、制造成本低等特点。
附图说明

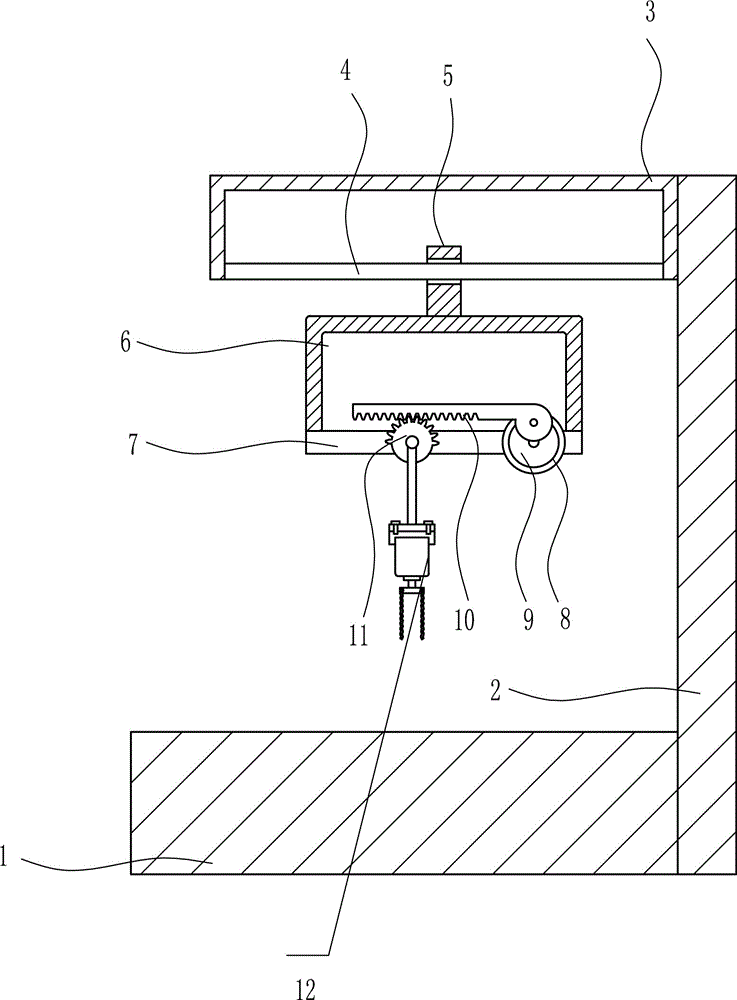

图1为本实用新型的主视结构示意图。
图2为本实用新型驱赶装置的主视结构示意图。
图3为本实用新型移动装置的主视结构示意图。
图中附图标记的含义：1底座，2第一支架，3第二支架，4滑竿，5滑套，6第三支架，7固定板，8第一电机，9第一转盘，10齿条，11扇形齿轮，12驱赶装置，121连杆，122固定块，123螺杆，124连接块，125第二电机，126第二转盘，127绳子，131轴承，132往复丝杆，133往复丝母，134第一带轮，135第三电机，136第二带轮，137皮带。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例1
一种肉店驱赶苍蝇设备，如图1-3所示，包括有底座1、第一支架2、第二支架3、滑竿4、滑套5、第三支架6、固定板7、第一电机8、第一转盘9、齿条10、扇形齿轮11和驱赶装置12，在底座1的右端固定连接有第一支架2，在第一支架2的左侧上方固定连接有第二支架3，在第二支架3的底部固定连接有滑竿4，在滑竿4上滑动式连接有滑套5，在滑套5的下方固定连接有第三支架6，在第三支架6的底部固定连接有固定板7，在固定板7上固定连接有第一电机8，在第一电机8的输出轴上过盈连接有第一转盘9，在第一转盘9的偏心位置转动式连接有齿条10，固定板7上转动式连接有扇形齿轮11，扇形齿轮11与齿条10啮合，在扇形齿轮11固定连接有驱赶装置12。
实施例2
一种肉店驱赶苍蝇设备，如图1-3所示，包括有底座1、第一支架2、第二支架3、滑竿4、滑套5、第三支架6、固定板7、第一电机8、第一转盘9、齿条10、扇形齿轮11和驱赶装置12，在底座1的右端固定连接有第一支架2，在第一支架2的左侧上方固定连接有第二支架3，在第二支架3的底部固定连接有滑竿4，在滑竿4上滑动式连接有滑套5，在滑套5的下方固定连接有第三支架6，在第三支架6的底部固定连接有固定板7，在固定板7上固定连接有第一电机8，在第一电机8的输出轴上过盈连接有第一转盘9，在第一转盘9的偏心位置转动式连接有齿条10，固定板7上转动式连接有扇形齿轮11，扇形齿轮11与齿条10啮合，在扇形齿轮11固定连接有驱赶装置12。
驱赶装置12包括有连杆121、固定块122、螺杆123、连接块124、第二电机125、第二转盘126和绳子127，在扇形齿轮11上固定连接有连杆121，在连杆121的底端固定连接有固定块122，在固定块122上设有螺杆123，固定块122通过螺杆123与连接块124固定连接，在连接块124的底部固定连接有第二电机125，在第二电机125的输出轴过盈连接有第二转盘126，在第二转盘126上固定连接有两根绳子127。
实施例3
一种肉店驱赶苍蝇设备，如图1-3所示，包括有底座1、第一支架2、第二支架3、滑竿4、滑套5、第三支架6、固定板7、第一电机8、第一转盘9、齿条10、扇形齿轮11和驱赶装置12，在底座1的右端固定连接有第一支架2，在第一支架2的左侧上方固定连接有第二支架3，在第二支架3的底部固定连接有滑竿4，在滑竿4上滑动式连接有滑套5，在滑套5的下方固定连接有第三支架6，在第三支架6的底部固定连接有固定板7，在固定板7上固定连接有第一电机8，在第一电机8的输出轴上过盈连接有第一转盘9，在第一转盘9的偏心位置转动式连接有齿条10，固定板7上转动式连接有扇形齿轮11，扇形齿轮11与齿条10啮合，在扇形齿轮11固定连接有驱赶装置12。
驱赶装置12包括有连杆121、固定块122、螺杆123、连接块124、第二电机125、第二转盘126和绳子127，在扇形齿轮11上固定连接有连杆121，在连杆121的底端固定连接有固定块122，在固定块122上设有螺杆123，固定块122通过螺杆123与连接块124固定连接，在连接块124的底部固定连接有第二电机125，在第二电机125的输出轴过盈连接有第二转盘126，在第二转盘126上固定连接有两根绳子127。
还包括有移动装置，移动装置包括有轴承131、往复丝杆132、往复丝母133、第一带轮134、第三电机135、第二带轮136和皮带137，在第二支架3上左右对称设有轴承131，在两个轴承131内过盈连接有往复丝杆132，在往复丝杆132上配合有往复丝母133，往复丝母133的底部与滑套5的顶端固定连接，在往复丝杆132的端固定连接有第一带轮134，在第二支架3的上方左侧固定连接有第三电机135，在第三电机135的输出轴上过盈连接有第二带轮136，在第二带轮136与第一带轮134之间通过皮带137连接。
尽管已经参照本公开的特定示例性实施例示出并描述了本公开，但是本领域技术人员应该理解，在不背离所附权利要求及其等同物限定的本公开的精神和范围的情况下，可以对本公开进行形式和细节上的多种改变。因此，本公开的范围不应该限于上述实施例，而是应该不仅由所附权利要求来进行确定，还由所附权利要求的等同物来进行限定。
