技术领域
本实用新型涉及一种运输设备，尤其涉及一种化学实验仪器用运输设备。
背景技术
化学是自然科学的一种，在分子、原子层次上研究物质的组成、性质、结构与变化规律；创造新物质的科学。世界由物质组成，化学则是人类用以认识和改造物质世界的主要方法和手段之一。它是一门历史悠久而又富有活力的学科，它的成就是社会文明的重要标志，化学中存在着化学变化和物理变化两种变化形式。
在做化学实验时，需要将化学实验仪器搬运到实验室，目前通常是人工将化学实验仪器搬运到实验室，但人工将化学实验仪器搬运到实验室时，费时费力，而且在搬运过程中，容易将化学实验仪器摔坏，因此亟需研发一种省时省力、不容易将化学实验仪器摔坏的化学实验仪器用运输设备。
实用新型内容
（1）要解决的技术问题
本实用新型为了克服人工将化学实验仪器搬运到实验室时，费时费力，而且在搬运过程中，容易将化学实验仪器摔坏的缺点，本实用新型要解决的技术问题是提供一种省时省力、不容易将化学实验仪器摔坏的化学实验仪器用运输设备。
（2）技术方案
为了解决上述技术问题，本实用新型提供了这样一种化学实验仪器用运输设备，包括有箱体、空心套筒、螺杆、盖板、轴承座和卡杆，箱体为空心，箱体内滑动式设有空心套筒，空心套筒后侧开有开口，箱体上部左右两侧均开有第一螺孔，空心套筒左右两侧都均匀间隔开有第二螺孔，第一螺孔和第二螺孔内活动式设有螺杆，空心套筒顶部左侧铰接连接有盖板，盖板右侧安装有轴承座，轴承座内连接有卡杆，空心套筒右侧上部开有卡槽，卡杆末端位于卡槽内，卡杆与卡槽配合。
优选地，还包括有气囊、弹簧、进气管、第一阀门、出气管和第二阀门，箱体内底部均匀间隔的连接有弹簧，弹簧末端连接有气囊，气囊右侧上部连接有进气管，进气管末端穿出箱体，进气管上安装有第一阀门，第一阀门位于箱体外，气囊左侧上部连接有出气管，出气管末端穿出箱体，出气管上安装有第二阀门，第二阀门位于箱体外。
优选地，还包括有气缸、安装板和万向轮，箱体底部安装有气缸，气缸的伸缩杆底端连接有安装板，安装板底部四周安装有万向轮。
工作原理：操作人员先将螺杆旋下，然后向上拨动空心套筒。当空心套筒向上移动至合适位置时，停止向上拨动空心套筒，并使第一螺孔与相对应高度的第二螺孔相对应，再将螺杆旋入第一螺孔和第二螺孔内。此时，操作人员顺时针转动卡杆180度，使卡杆脱离卡槽，然后将盖板打开，即可将化学实验仪器放进箱体内。放好之后，关闭盖板，然后逆时针转动卡杆180度，使卡杆与卡槽配合，即可将化学实验仪器运输至指定位置。
因为还包括有气囊、弹簧、进气管、第一阀门、出气管和第二阀门，箱体内底部均匀间隔的连接有弹簧，弹簧末端连接有气囊，气囊右侧上部连接有进气管，进气管末端穿出箱体，进气管上安装有第一阀门，第一阀门位于箱体外，气囊左侧上部连接有出气管，出气管末端穿出箱体，出气管上安装有第二阀门，第二阀门位于箱体外。初始时，第一阀门和第二阀门都处于关闭状态。操作人员打开第一阀门，然后用打气筒将气体从进气管打进气囊内。当气囊膨胀时，操作人员关闭第一阀门，停止向气囊内打气。气囊可将空心套筒支撑住，减少螺杆所承受的重力。
因为还包括有气缸、安装板和万向轮，箱体底部安装有气缸，气缸的伸缩杆底端连接有安装板，安装板底部四周安装有万向轮。当需要将化学实验仪器运输至指定位置时，操作人员控制气缸伸长，带动安装板向下移动，从而带动万向轮向下移动。当万向轮向下移动与地面接触且将本实用新型撑起时，关闭气缸，操作人员即可推动本实用新型，万向轮在地面上滚动，使得操作人员移动本实用新型更加方便。
（3）有益效果
本实用新型通过控制气缸伸长可使万向轮向下移动与地面接触且将本实用新型撑起，使得操作人员移动本实用新型更加方便，从而达到了省时省力、不容易将化学实验仪器摔坏的效果。
附图说明

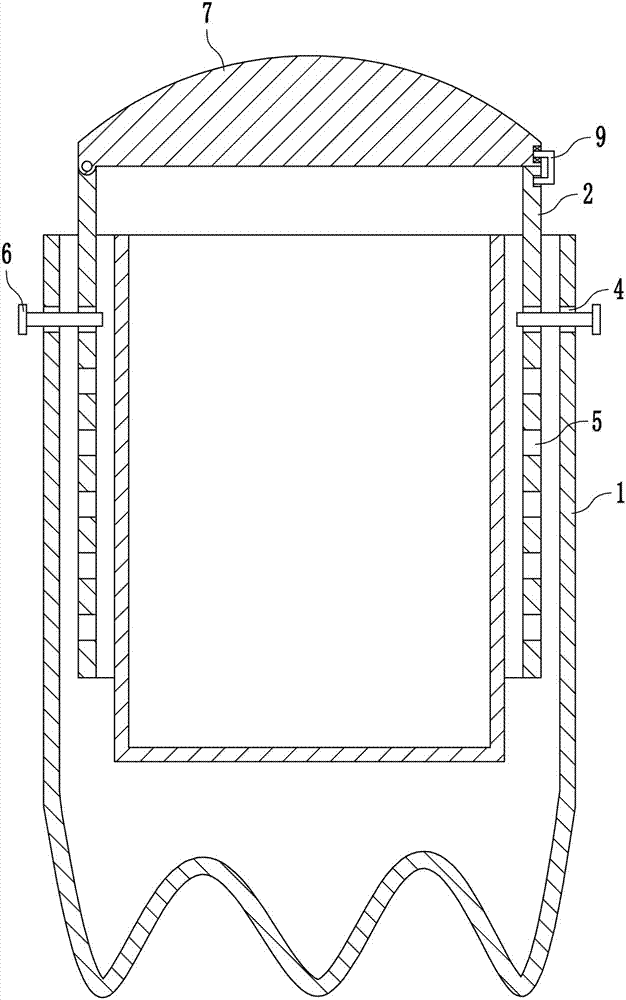

图1为本实用新型的第一种主视结构示意图。
图2为本实用新型箱体和空心套筒的俯视结构示意图。
图3为本实用新型轴承座和卡杆的右视结构示意图。
图4为本实用新型轴承座和卡杆的放大示意图。
图5为本实用新型的第二种主视结构示意图。
图6为本实用新型安装板和万向轮的主视图。
附图中的标记为：1-箱体，2-空心套筒，3-开口，4-第一螺孔，5-第二螺孔，6-螺杆，7-盖板，8-轴承座，9-卡杆，10-卡槽，11-气囊，12-弹簧，13-进气管，14-第一阀门，15-出气管，16-第二阀门，17-气缸，18-安装板，19-万向轮。
具体实施方式
下面结合附图和实施例对本实用新型作进一步的说明。
实施例1
一种化学实验仪器用运输设备，如图1-6所示，包括有箱体1、空心套筒2、螺杆6、盖板7、轴承座8和卡杆9，箱体1为空心，箱体1内滑动式设有空心套筒2，空心套筒2后侧开有开口3，箱体1上部左右两侧均开有第一螺孔4，空心套筒2左右两侧都均匀间隔开有第二螺孔5，第一螺孔4和第二螺孔5内活动式设有螺杆6，空心套筒2顶部左侧铰接连接有盖板7，盖板7右侧安装有轴承座8，轴承座8内连接有卡杆9，空心套筒2右侧上部开有卡槽10，卡杆9末端位于卡槽10内，卡杆9与卡槽10配合。
实施例2
一种化学实验仪器用运输设备，如图1-6所示，包括有箱体1、空心套筒2、螺杆6、盖板7、轴承座8和卡杆9，箱体1为空心，箱体1内滑动式设有空心套筒2，空心套筒2后侧开有开口3，箱体1上部左右两侧均开有第一螺孔4，空心套筒2左右两侧都均匀间隔开有第二螺孔5，第一螺孔4和第二螺孔5内活动式设有螺杆6，空心套筒2顶部左侧铰接连接有盖板7，盖板7右侧安装有轴承座8，轴承座8内连接有卡杆9，空心套筒2右侧上部开有卡槽10，卡杆9末端位于卡槽10内，卡杆9与卡槽10配合。
还包括有气囊11、弹簧12、进气管13、第一阀门14、出气管15和第二阀门16，箱体1内底部均匀间隔的连接有弹簧12，弹簧12末端连接有气囊11，气囊11右侧上部连接有进气管13，进气管13末端穿出箱体1，进气管13上安装有第一阀门14，第一阀门14位于箱体1外，气囊11左侧上部连接有出气管15，出气管15末端穿出箱体1，出气管15上安装有第二阀门16，第二阀门16位于箱体1外。
实施例3
一种化学实验仪器用运输设备，如图1-6所示，包括有箱体1、空心套筒2、螺杆6、盖板7、轴承座8和卡杆9，箱体1为空心，箱体1内滑动式设有空心套筒2，空心套筒2后侧开有开口3，箱体1上部左右两侧均开有第一螺孔4，空心套筒2左右两侧都均匀间隔开有第二螺孔5，第一螺孔4和第二螺孔5内活动式设有螺杆6，空心套筒2顶部左侧铰接连接有盖板7，盖板7右侧安装有轴承座8，轴承座8内连接有卡杆9，空心套筒2右侧上部开有卡槽10，卡杆9末端位于卡槽10内，卡杆9与卡槽10配合。
还包括有气囊11、弹簧12、进气管13、第一阀门14、出气管15和第二阀门16，箱体1内底部均匀间隔的连接有弹簧12，弹簧12末端连接有气囊11，气囊11右侧上部连接有进气管13，进气管13末端穿出箱体1，进气管13上安装有第一阀门14，第一阀门14位于箱体1外，气囊11左侧上部连接有出气管15，出气管15末端穿出箱体1，出气管15上安装有第二阀门16，第二阀门16位于箱体1外。
还包括有气缸17、安装板18和万向轮19，箱体1底部安装有气缸17，气缸17的伸缩杆底端连接有安装板18，安装板18底部四周安装有万向轮19。
以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
