技术领域
本实用新型涉及水暖卫浴技术领域，具体为一种水暖卫浴喷淋头用固定装置。
背景技术
淋浴是沐浴方式的一种，淋浴较为轻松且快速，并且相较于盆浴更为卫生，同时为了节省空间大多数的室内都会选择安装淋浴装置，在淋浴中最不可缺少的就是喷淋头，相应的为了固定喷淋位置喷淋头也需要使用固定装置进行固定，但是现在大多数的水暖卫浴喷淋头用的固定装置结构较为固定，不能够进行调节，喷淋头始终只能够固定在一个高度，从而不便于满足不同的使用者，并且喷淋头的喷淋朝向也是固定，也不能根据使用需求进行调节。针对上述问题，在原有水暖卫浴喷淋头用固定装置的基础上进行创新设计。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种水暖卫浴喷淋头用固定装置，解决了现在大多数的水暖卫浴喷淋头用的固定装置结构较为固定，不能够进行调节，喷淋头始终只能够固定在一个高度，从而不便于满足不同的使用者，并且喷淋头的喷淋朝向也是固定，也不能根据使用需求进行调节的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种水暖卫浴喷淋头用固定装置，包括固定座和连接轴，所述固定座贯穿安装在支撑柱上，且固定座一侧焊接的连接块通过转轴A与伸缩连杆的一端相互连接，所述伸缩连杆的另一端通过转轴B安装在固定块上，且伸缩连杆的侧壁上固定有外部弹簧，所述连接轴安装在固定块和卡座之间，且卡座的内部开设有内部槽A和内部槽B，所述内部槽A和内部槽B内部均安装有内部弹簧，且内部槽A和内部槽B通过内部弹簧分别与限位杆与顶杆相互连接，并且限位杆的一端内部镶嵌固定有磁性块，所述卡座的内部预留有卡槽，且卡座的下表面与撑杆的一端焊接固定，所述撑杆的另一端通过底部转轴安装在轴承上，且轴承转动安装在支撑柱上，并且轴承的前表面焊接固定有水管套圈，同时支撑柱的两端对称焊接有安装座。
优选的，所述固定座与支撑柱贯穿滑动连接，且固定座设置在轴承的正上方，并且轴承通过底部转轴与撑杆转动连接。
优选的，所述伸缩连杆的两端分别通过转轴A和转轴B与连接块和固定块转动连接，且固定块的内部交错安装有2个伸缩连杆，同时2个伸缩连杆之间通过外部弹簧弹性连接。
优选的，所述卡座通过撑杆与轴承组成升降结构，且撑杆为多段式自伸缩结构。
优选的，所述限位杆通过内部槽B与卡座组成伸缩结构，且内部槽B通过内部弹簧与限位杆组成弹性结构，并且该弹性结构关于卡座的中心对称共设置有两组，同时2个限位杆上的磁性块的位置相对应，磁性相反。
优选的，所述顶杆的一端呈圆弧状，且其通过内部槽A与卡座组成伸缩结构，并且内部槽A通过内部弹簧与顶杆弹性连接，同时内部槽A、内部槽B以及卡槽相互连通。
(三)有益效果
本实用新型提供了一种水暖卫浴喷淋头用固定装置。具备以下有益效果：
(1)、该水暖卫浴喷淋头用固定装置，通过转动伸缩调节的伸缩连杆的设置，此种设置能够根据使用需求调节卡座的位置，从而使得固定在卡座上的喷淋头的位置能够灵活调节，并且卡座也能通过固定座在支撑柱上的转动调节朝向，使得该装置的灵活性更好，同时为了保证卡座的稳定性，卡座与轴承之间安装有多段式自伸缩结构的撑杆，撑杆能够随着固定座的滑动升降随之伸缩，并且当固定座转动时撑杆和轴承也能够随之转动，而当卡座进行伸缩调节时撑杆也能够随之转动变化并且进行伸缩调节。
(2)、该水暖卫浴喷淋头用固定装置，通过顶杆和限位杆的设置，此种设置能够将不同大小的喷淋头固定在卡槽中，便于使用者更换自己喜欢适合的喷淋头，两个限位杆将卡槽的出口处闭合，顶杆则能够根据喷淋头的宽度对其进行支撑，适用性较好。
附图说明

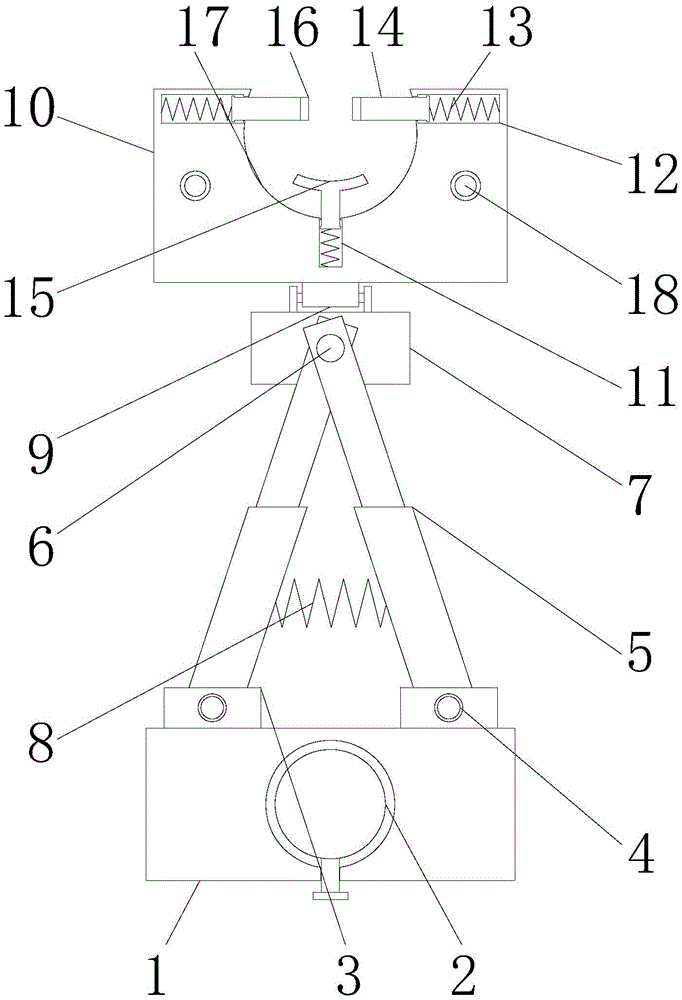

图1为本实用新型仰视剖视结构示意图；
图2为本实用新型正面局部结构示意图；
图3为本实用新型轴承正面剖视结构示意图；
图4为本实用新型支撑柱俯视结构示意图。
图中：1、固定座；2、支撑柱；3、连接块；4、转轴A；5、伸缩连杆；6、转轴B；7、固定块；8、外部弹簧；9、连接轴；10、卡座；11、内部槽A；12、内部槽B；13、内部弹簧；14、限位杆；15、顶杆；16、磁性块；17、卡槽；18、撑杆；19、底部转轴；20、轴承；21、水管套圈；22、安装座。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-4所示，本实用新型提供一种技术方案：一种水暖卫浴喷淋头用固定装置，包括固定座1、支撑柱2、连接块3、转轴A4、伸缩连杆5、转轴B6、固定块7、外部弹簧8、连接轴9、卡座10、内部槽A11、内部槽B12、内部弹簧13、限位杆14、顶杆15、磁性块16、卡槽17、撑杆18、底部转轴19、轴承20、水管套圈21和安装座22，固定座1贯穿安装在支撑柱2上，且固定座1一侧焊接的连接块3通过转轴A4与伸缩连杆5的一端相互连接，伸缩连杆5的另一端通过转轴B6安装在固定块7上，且伸缩连杆5的侧壁上固定有外部弹簧8，连接轴9安装在固定块7和卡座10之间，且卡座10的内部开设有内部槽A11和内部槽B12，内部槽A11和内部槽B12内部均安装有内部弹簧13，且内部槽A11和内部槽B12通过内部弹簧13分别与限位杆14与顶杆15相互连接，并且限位杆14的一端内部镶嵌固定有磁性块16，卡座10的内部预留有卡槽17，且卡座10的下表面与撑杆18的一端焊接固定，撑杆18的另一端通过底部转轴19安装在轴承20上，且轴承20转动安装在支撑柱2上，并且轴承20的前表面焊接固定有水管套圈21，同时支撑柱2的两端对称焊接有安装座22；
固定座1与支撑柱2贯穿滑动连接，且固定座1设置在轴承20的正上方，并且轴承20通过底部转轴19与撑杆18转动连接，使得撑杆18能够随着固定座1的转动或者升降进行调节；
伸缩连杆5的两端分别通过转轴A4和转轴B6与连接块3和固定块7转动连接，且固定块7的内部交错安装有2个伸缩连杆5，同时2个伸缩连杆5之间通过外部弹簧8弹性连接，伸缩连杆5的调节能够改变卡座10与固定座1之间的相隔距离；
卡座10通过撑杆18与轴承20组成升降结构，且撑杆18为多段式自伸缩结构，撑杆18能够起到支撑卡座10的作用；
限位杆14通过内部槽B12与卡座10组成伸缩结构，且内部槽B12通过内部弹簧13与限位杆14组成弹性结构，并且该弹性结构关于卡座10的中心对称共设置有两组，同时2个限位杆14上的磁性块16的位置相对应，磁性相反，限位杆14能够将喷淋头限定在卡槽17中；
顶杆15的一端呈圆弧状，且其通过内部槽A11与卡座10组成伸缩结构，并且内部槽A11通过内部弹簧13与顶杆15弹性连接，同时内部槽A11、内部槽B12以及卡槽17相互连通，顶杆15能够根据喷淋头的宽度与其相抵贴合。
使用时，先将该装置通过安装座22固定在浴室中合适的位置，然后将喷淋头的水管穿过水管套圈21与淋浴设备相互连接，再按压限位杆14，使其滑动至内部槽B12中并对内部弹簧13挤压，使得两个限位杆14收缩后能够将卡槽17的开口处打开，然后将喷淋头放置在卡槽17中，使得喷淋头与顶杆15相互贴合，并被弹性结构的顶杆15限定，之后再松开限位杆14，使得两个限位杆14重新弹出后通过磁性块16吸附连接，从而将喷淋头固定在卡槽17中；
在使用时，可以转动固定座1上的螺纹杆，使得固定座1能够通过其上开设的通孔在支撑柱2处上下滑动，固定座1上下滑动时带动着卡座10上下滑动，与此同时固定在卡座10底部的撑杆18则能够随之伸缩，而固定座1在支撑柱2上转动改变朝向时，卡座10也能够通过撑杆18带动着轴承20随之在支撑柱2上转动；
调节喷淋头的使用位置时，可以先转动拧松转轴上的拧紧件，使得伸缩连杆5的两端能够通过转轴分别与连接块3和固定块7发生转动，并且伸缩连杆5自身也能够进行伸缩调节，伸缩连杆5的调节带动着卡座10与固定座1之间的距离发生改变，并且卡座10被调节时也使得撑杆18随之转动并伸缩，待卡座10的位置被调节好后再转动拧紧转轴上的拧紧件即可，同时本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。
综上可得，该水暖卫浴喷淋头用固定装置，通过转动伸缩调节的伸缩连杆5的设置，此种设置能够根据使用需求调节卡座10的位置，从而使得固定在卡座10上的喷淋头的位置能够灵活调节，并且卡座10也能通过固定座1在支撑柱2上的转动调节朝向，使得该装置的灵活性更好，同时为了保证卡座10的稳定性，卡座10与轴承20之间安装有多段式自伸缩结构的撑杆18，撑杆18能够随着固定座1的滑动升降随之伸缩，并且当固定座1转动时撑杆18和轴承20也能够随之转动，而当卡座10进行伸缩调节时撑杆18也能够随之转动变化并且进行伸缩调节，通过顶杆15和限位杆14的设置，此种设置能够将不同大小的喷淋头固定在卡槽17中，便于使用者更换自己喜欢适合的喷淋头，两个限位杆14将卡槽17的出口处闭合，顶杆15则能够根据喷淋头的宽度对其进行支撑，适用性较好。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
