一种耐腐蚀性塑胶管道

技术领域

本实用新型涉及管道技术领域，具体为一种耐腐蚀性塑胶管道。

背景技术

管道是用管子、管子联接件和阀门等联接成的用于输送气体、液体或带固体颗粒的流体的装置，塑胶管道为管道中的一种，但是，现在的塑胶管道在连接时非常不方便，效率较低，并且长度都为固定的，不能够进行微调，为此，本实用新型提供一种耐腐蚀性塑胶管道。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种耐腐蚀性塑胶管道，以解决上述背景技术中提出的问题，本实用新型设计合理，连接方便快捷，结构牢靠。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种耐腐蚀性塑胶管道，包括塑胶管道主体和塑胶连接套管，所述塑胶连接套管的内侧壁上开设有凸型环槽，所述凸型环槽两侧的内侧壁上均固定连接有若干个弹簧一，所述凸型环槽内安装有凸型活动环，所述凸型环槽两侧内侧壁上的弹簧一的一端分别与凸型活动环的两侧固定连接，所述凸型活动环的内侧壁上设置有连接环，所述连接环的一侧开设有环形安装槽，所述塑胶连接套管的一端套设在塑胶管道主体的一端，所述塑胶管道主体的一端处于环形安装槽内，所述塑胶管道主体处于环形安装槽内的一端的外侧壁上开设有凹槽，所述凹槽远离开口端的内侧壁上固定连接有弹簧二，所述弹簧二的一端固定连接有限位块，所述环形安装槽的内侧壁上与凹槽对应的位置处开设有限位槽，所述限位块的一端设置有斜面，所述限位块具有斜面的一端处于限位槽内，所述塑胶管道主体和塑胶连接套管的表面上均涂有石墨烯防腐涂层。

作为本实用新型的一种优选方式，所述凸型环槽、凸型活动环和连接环的数量均为2个，两个所述连接环上的环形安装槽的开口方向相反。

作为本实用新型的一种优选方式，所述塑胶管道主体的外径略小于塑胶连接套管的内径。

作为本实用新型的一种优选方式，所述弹簧一和弹簧二上均涂有防腐蚀涂层。

本实用新型的有益效果：本实用新型的一种耐腐蚀性塑胶管道，包括塑胶管道主体、塑胶连接套管、凸型环槽、弹簧一、凸型活动环、环形安装槽、凹槽、弹簧二、限位块、斜面、限位槽、石墨烯防腐涂层和连接环。

1.此耐腐蚀性塑胶管道的连接非常方便，使用时，只需要将塑胶管道主体的一端插入塑胶连接套管就能够自动固定，能够有效的提高塑胶管道安装和连接的效率，节约人力。

2.此耐腐蚀性塑胶管道在进行连接时，能够进行长度微调，从而能够极大的提高塑胶管道连接时对周围环境的适应性，并且能够进一步提高塑胶管道连接的效率。

3.此耐腐蚀性塑胶管道在微调之后，在弹簧一弹力的作用下，能够使凸型活动环保持稳定，从而能够有效的增加塑胶管道连接的稳定性，实用性高。

附图说明

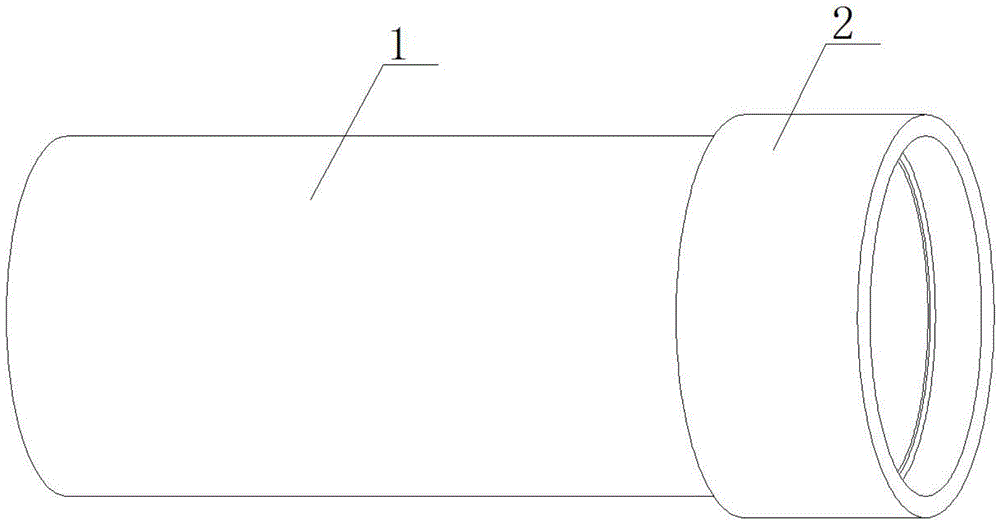

图1为本实用新型一种耐腐蚀性塑胶管道的结构示意图；

图2为本实用新型一种耐腐蚀性塑胶管道的横切面示意图；

图3为本实用新型一种耐腐蚀性塑胶管道的剖面示意图；

图4为本实用新型一种耐腐蚀性塑胶管道的局部剖面示意图；

图中：1-塑胶管道主体、2-塑胶连接套管、3-凸型环槽、4-弹簧一、5-凸型活动环、6-环形安装槽、7-凹槽、8-弹簧二、9-限位块、10-斜面、11-限位槽、12-石墨烯防腐涂层、13-连接环。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1至图4，本实用新型提供一种技术方案：一种耐腐蚀性塑胶管道，包括塑胶管道主体1和塑胶连接套管2，所述塑胶连接套管2的内侧壁上开设有凸型环槽3，所述凸型环槽3两侧的内侧壁上均固定连接有若干个弹簧一4，所述凸型环槽3内安装有凸型活动环5，所述凸型环槽3两侧内侧壁上的弹簧一4的一端分别与凸型活动环5的两侧固定连接，所述凸型活动环5的内侧壁上设置有连接环13，所述连接环13的一侧开设有环形安装槽6，所述塑胶连接套管2的一端套设在塑胶管道主体1的一端，所述塑胶管道主体1的一端处于环形安装槽6内，所述塑胶管道主体1处于环形安装槽6内的一端的外侧壁上开设有凹槽7，所述凹槽7远离开口端的内侧壁上固定连接有弹簧二8，所述弹簧二8的一端固定连接有限位块9，所述环形安装槽6的内侧壁上与凹槽7对应的位置处开设有限位槽11，所述限位块9的一端设置有斜面10，所述限位块9具有斜面的一端处于限位槽11内，所述塑胶管道主体1和塑胶连接套管2的表面上均涂有石墨烯防腐涂层12。

作为本实用新型的一种优选方式，所述凸型环槽3、凸型活动环5和连接环13的数量均为2个，两个所述连接环13上的环形安装槽6的开口方向相反。

作为本实用新型的一种优选方式，所述塑胶管道主体1的外径略小于塑胶连接套管2的内径。

作为本实用新型的一种优选方式，所述弹簧一4和弹簧二8上均涂有防腐蚀涂层。

工作原理：在使用此耐腐蚀性塑胶管道时，将塑胶管道主体1的一端插入另一个耐腐蚀性塑胶管道的塑胶连接套管2内，在塑胶管道主体1的一端进入塑胶连接套管2的过程中，塑胶管道主体1上的限位块9碰到塑胶连接套管3时，由于限位块9上设置了斜面10，因此，在推力的作用下，限位块9被压入凹槽7，弹簧二8被压缩，塑胶管道主体1的一端进入塑胶连接套管2后进入环形安装槽6，当限位块9遇到限位槽11时，在弹簧二8弹力的作用下，限位块9进入限位槽11，从而使塑胶连接套管2内的连接环13与塑胶管道主体1固定在一起，并不可分离，连接非常方便，能够有效的提高塑胶管道安装和连接的效率，节约人力，并且凸型活动环5和连接环6能够与塑胶连接套管2发生相对移动，从而达到长度微调的目的，能够极大的提高塑胶管道连接时对周围环境的适应性，并且能够进一步提高塑胶管道连接的效率，此耐腐蚀性塑胶管道在微调之后，在弹簧一4弹力的作用下，能够使凸型活动环5保持稳定，从而能够有效的增加塑胶管道连接的稳定性，实用性高。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
