技术领域
本实用新型涉及凉席加工技术领域，具体为一种竹凉席加工用压布收卷装置。
背景技术
在竹凉席的加工过程中，需要在凉席的背面通过黏胶的方式加上布层，目前的设备都是采用压布机来完成加工，在进行涂胶时会对竹凉席涂抹不均与，造成竹凉席与网布粘合不均匀，且在进行压布机进行加工时，容易使凉席的位置发生偏移，造成压布不均匀，使竹凉席的加工质量下降，在对加工完成好的竹凉席进行收卷完成时，由于重量过大，不容易拆卸，影响作业时的效率。
发明内容
本实用新型的目的在于提供一种竹凉席加工用压布收卷装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种竹凉席加工用压布收卷装置，包括工作台，所述工作台的底部设置有支撑腿，所述工作台上左侧左端设置有凉席卷和网布卷，所述凉席卷和网布卷均通过支撑架分别与工作台和挡板连接，所述工作台上表面左侧设置有第一导向轮，所述工作台上表面中间的前侧和后侧均设置有挡板，所述挡板的内侧壁设置有涂胶管，所述涂胶管的右侧设置有涂胶筒，所述挡板的内壁中间位置在设置有两个压辊筒，所述压辊筒套接有第一转轴，所述第一转轴的两端均通过轴承卡接在挡板的内壁，所述工作台的底部设置有第一电机，所述第一电机的输出轴固定连接有传动轮，所述传动轮通过三角带与从动轮传动连接，所述从动轮均固定连接在第一转轴的前端，所述工作台上表面远离第一导向轮的一侧设置有第二导向轮，所述工作台的右端设置有收卷筒，所述收卷筒的两侧设置有方形连接块，所述方形连接块一侧设置有圆孔，所述方形连接块与第二转轴内壁卡接，所述第二转轴内设置有弹簧伸缩件，所述弹簧伸缩件的弹出端设置有倾斜块，所述弹簧伸缩件弹出端的另一侧设置有拉杆，所述第二转轴通过轴承卡接在竖板的顶侧，所述竖板的底端与工作台固定连接，所述第二转轴的后侧固定链接有第一齿轮，所述第一齿轮的正下方设置有第二齿轮，所述第一齿轮与第二齿轮啮合连接，所述第二齿轮与第二电机的输出轴固定连接，所述第二电机固定连接在竖板的外侧面，所述收卷筒的底部设置有支撑板，所述支撑板的两侧设置有卡槽，所述支撑板的底部设置有电动推杆，所述电动推杆与工作台固定连接。
优选的，所述涂胶管的底部设置有若干出胶孔。
优选的，所述涂胶筒圆周面均设置有毛刷。
优选的，所述收卷筒的底部卡接在卡槽内。
优选的，所述圆孔与倾斜块相适配。
与现有技术相比，本实用新型的有益效果是：该竹凉席加工用压布收卷装置，通过设置的涂胶筒，能够通过涂胶筒圆周面的毛刷使黏胶均匀的涂抹在竹凉席的表面，通过设置的挡板能够在对竹凉席和网布进行挤压时起到限位的作用，避免发生偏移造成粘合挤压错位，通过收卷筒两侧设置的方形连接块能够灵活的与第二转轴进行卡接，再通过设置的弹簧伸缩件能够对收卷筒进行固定，通过收卷筒底部设置的支撑板与电动推杆，能够方便快捷的对收卷筒进行拆卸，提高了对竹凉席收卷时的作业效率。
附图说明

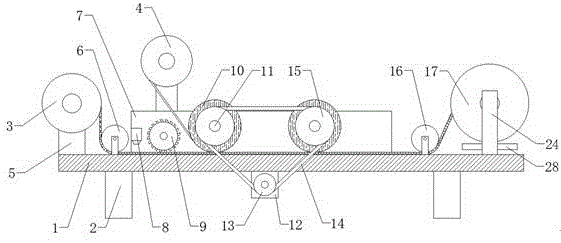

图1为本实用新型正视剖面结构示意图；
图2为本实用新型收卷筒右视结构示意图；
图3为本实用新型收卷筒俯视剖面结构示意图；
图4为本实用新型弹簧伸缩件正视剖面结构示意图；
图5为本实用新型收卷筒左视结构示意图。
图中：1工作台、2支撑腿、3凉席卷、4网布卷、5支撑架、6第一导向轮、7挡板、8涂胶管、9涂胶筒、10压辊筒、11第一转轴、12第一电机、13传动轮、14三角带、15从动轮、16第二导向轮、17收卷筒、18方形连接块、19圆孔、20第二转轴、21弹簧伸缩件、22倾斜块、23拉杆、24竖板、25第一齿轮、26第二齿轮、27第二电机、28支撑板、29卡槽、30电动推杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，本实用新型提供一种技术方案：一种竹凉席加工用压布收卷装置，包括工作台1，工作台1的底部设置有支撑腿2，工作台1上左侧左端设置有凉席卷3和网布卷4，凉席卷3和网布卷4分别为竹凉席加工提供未加工的凉席的网布，凉席卷3和网布卷4均通过支撑架5分别与工作台1和挡板7连接，工作台1上表面左侧设置有第一导向轮6，第一导向轮6能够把竹凉席导向工作台1的上表面平铺在工作台1上，为下一步涂胶作业做准备，工作台1上表面中间的前侧和后侧均设置有挡板7，挡板7对竹凉席加工时进行限位，有效的避免竹凉席在加工时出现位置的偏差造成竹凉席与网布粘合不均匀，挡板7的内侧壁设置有涂胶管8，涂胶管8的底部设置有若干出胶孔，涂胶管8用来对竹凉席表面输送黏胶，涂胶管8的右侧设置有涂胶筒9，涂胶筒9圆周面均设置有毛刷，通过设置的涂胶筒9，能够通过涂胶筒9圆周面的毛刷对黏胶进行均匀的涂抹在竹凉席的表面，避免黏胶涂抹不均匀造成竹凉席与网布黏合不完全，挡板7的内壁中间位置在设置有两个压辊筒10，压辊筒10对涂胶后的竹凉席和网布进行挤压，让竹凉席和网布通过黏胶充分的黏合在一起，压辊筒10套接有第一转轴11，第一转轴11对压辊筒10和挡板7起到连接作用，同时通过从动轮15带动压辊筒10进行旋转，第一转轴11的两端均通过轴承卡接在挡板7的内壁，工作台1的底部设置有第一电机12，第一电机12的输出端通过传动轮13与从动轮15的传动连接，为压辊筒10提供动力，第一电机12的输出轴固定连接有传动轮13，传动轮13通过三角带14与从动轮15传动连接，三角带14对传动轮13和从动轮15起到连接作用，从动轮15均固定连接在第一转轴11的前端，工作台1上表面远离第一导向轮6的一侧设置有第二导向轮16，第二导向轮16对加工完成的竹凉席进行起到固定作用，避免竹凉席在进入到收卷筒17上之前产生折痕，工作台1的右端设置有收卷筒17，收卷筒17对加工完成的竹凉席进行收卷，收卷筒17的两侧设置有方形连接块18，通过收卷筒17两侧设置的方形连接块18能够灵活的与第二转轴20进行卡接，方便对收卷筒17进行安装和拆卸，提高收卷作业时的效率，方形连接块18一侧设置有圆孔19，圆孔19与倾斜块22相适配，通过设置的圆孔19与倾斜块22相适配，圆孔19与倾斜块22对接时能够对收卷筒17进行固定，方形连接块18与第二转轴20内壁卡接，第二转轴20内设置有弹簧伸缩件21，弹簧伸缩件21能够对倾斜块22和拉杆23进行灵活的弹出和收缩，能够有效的对方形连接块18内的圆孔19进行固定，弹簧伸缩件21的弹出端设置有倾斜块22，倾斜块22上的倾斜面能够在方形连接块18上升时，通过滑动把倾斜块22推到弹簧伸缩件21内，弹簧伸缩件21弹出端的另一侧设置有拉杆23，通过拉动拉杆23，能够把倾斜块22拉出圆孔19，取消与方形连接块18的卡接，使第二转轴20取消对方形连接块18的固定，便于对收卷筒17的拆卸，第二转轴20通过轴承卡接在竖板24的顶侧，竖板24通过转轴对第二转轴20起到支撑作用，竖板24的底端与工作台1固定连接，第二转轴20的后侧固定链接有第一齿轮25，第一齿轮25的正下方设置有第二齿轮26，第一齿轮25和第二齿轮26能够把第二电机27的动力输送第二转轴20上，使第二电机20带动第二转轴进行旋转，带动收卷筒17进行收卷作业，第一齿轮25与第二齿轮26啮合连接，第二齿轮26与第二电机27的输出轴固定连接，第二电机27固定连接在竖板24的外侧面，收卷筒17的底部设置有支撑板28，支撑板28在收卷筒17进行安装和拆卸时起到支撑作用，支撑板28的两侧设置有卡槽29，所述收卷筒17的底部卡接在卡槽29内，卡槽29与收卷筒17底部的卡接，既能够对收卷筒17起到固定作用，又能够使收卷筒17在安装时两侧的方形连接块18与第二转轴20对位卡接，提高安装时的作业效率，支撑板28的底部设置有电动推杆30，电动推杆30用来带动支撑板28的上升和下降，使支撑板28对收卷筒17进行支撑，电动推杆30与工作台1固定连接。
工作原理：在进行作业时打开该机器，凉席卷3内的竹凉席通过第一导向轮6与工作台表面接触，竹凉席向右移动进入到两挡板7之间位置内，两挡板7对竹凉席进行位置的固定，涂胶管8通过出胶孔对竹凉席表面进行涂胶，涂胶筒9通过表面的毛刷对黏胶进行均匀的涂抹，网布卷4内的网布通过压辊筒10与竹凉席进行接触，第一电机12的输出端通过传动轮13带动两从动轮15进行旋转，从动轮15带动第一转轴11进行旋转，第一转轴11带动压辊筒10进行旋转，两个压辊筒10对竹凉席和网布进行挤压粘合，挤压粘合完成后的竹凉席通过收卷筒17进行收卷，在收卷完成后，通过电动推杆30推动支撑板28向上移动，支撑板28对收卷筒17进行支撑，通过拉动拉杆23，使收卷筒17脱离第二转轴20，通过电动推杆30的伸缩带动收卷筒17下降，完成收卷作业，换上新的收卷筒17，收卷筒17的底部卡接在卡槽29，对收卷筒起到限位作用，通过电动推杆30推动支撑板28向上移动，方形连接块18会与第二转轴20内壁卡接，方形连接块18顶到倾斜块22，利用倾斜块22的斜面把倾斜块22推到弹簧伸缩件21内，当与方形连接块18一侧的圆孔19与倾斜块22对接时，弹簧伸缩件21会弹出倾斜块22与圆孔19卡接，对收卷筒17固定，固定后收缩电动推杆30下降支撑板28，继续进行收卷作业。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
