技术领域
本实用新型涉及一种浇水装置，尤其涉及一种具有健身功能的浇水装置。
背景技术
在对植物浇水的时间和人们在锻炼的时间大多是在一天早上和傍晚，现有的植物浇水的装置大多是人手拿水管来对植物浇水，这种浇水方式很枯燥无味，植物是需要经常浇水的，浇水方式很枯燥无味无法让人坚持浇水，会导致植物的枯死，而人们一般锻炼也是在一些简单器材上锻炼，这种锻炼枯燥乏味，容易使人失去锻炼的耐心，缺少一种能把浇水和锻炼两者结合到一起的装置。
实用新型内容
为了克服浇水方式很枯燥无味无法让人坚持浇水，会导致植物的枯死，而人们一般锻炼也是在一些简单器材上锻炼，这种锻炼枯燥乏味，容易使人失去锻炼的耐心，缺少一种能把浇水和锻炼两者结合到一起的装置的缺点，本实用新型的技术问题：提供一种能通过手拉的方式双人互动健身进行浇水、能根据自己手的长度来对坐的高度进行调节的具有健身功能的浇水装置。
技术方案如下：一种具有健身功能的浇水装置，包括有底座、第一支架、第二支架、第三支架、第一导杆、第二导杆、第一挡块、第二挡块、第四支架、第一弹簧、第二弹簧、缸体、推块、第一支杆、固定块、球形杆、拉杆、水箱、吸水管、第一单项阀、出水管、第二单项阀、第二支杆和喷头，在底座的上方左侧固定连接有第一支架，在底座的上方固定连接有第二支架，第一支架的右侧上方与第三支架的左侧固定连接，第三支架的右侧与第二支架的左侧上方固定连接，在第三支架上开有第一通孔和第二通孔，第一导杆和第二导杆分别通过第一通孔和第二通孔，在第一导杆和第二导杆上方分别固定连接有第一挡块和第二挡块，第一导杆和第二导杆的下方固定连接有第四支架，第一导杆和第二导杆上分别设有第一弹簧和第二弹簧，第一弹簧和第二弹簧的一端均与第三支架连接，第一弹簧和第二弹簧的另一端均与第四支架连接，在第三支架中部下方固定连接有缸体，缸体位于第一导杆和第二导杆的内侧，在缸体的下壁开有第三通孔，在缸体的内部滑动式连接有推块，推块的下方固定连接有第一支杆，第一支杆通过第三通孔，第一支杆的下方与第四支架的上方固定连接，在第四支架的中部下方固定连接有固定块，固定块的下方转动式连接有球形杆，球形杆的下方固定连接有拉杆，在第二支架的右侧上方固定连接有水箱，在缸体上设有吸水管和出水管，吸水管位于出水管右侧，吸水管上设置有第一单项阀，出水管上设置有第二单项阀，吸水管的另一端通入水箱，出水管的另一端固定连接有第二支杆，第二支杆的下方呈阵列式设有三个喷头。
可选地，还包括有第一座椅和第二座椅，在第一支架上呈阵列式开有三个第四通孔，第二支架上呈阵列式开有三个第五通孔，第四通孔和第五通孔都位于拉杆的下方，每个第四通孔与每个第五通孔等高，第一座椅的左部通过第四通孔，第二座椅的右通过第五通孔。
当使用该装置时，人们可以先向水箱里面放满水，然后站到第一支架和第二支架之间的底座上，手握着拉杆，用力向下带动拉杆向下运动，拉杆向下运动带动球形杆、固定块和第四支架向下运动，第四支架向下运动带动第一导杆和第二导杆向下运动，第一导杆和第二导杆的上方分别固定连接有第一挡块和第二挡块，可防止过度向下移动，第一导杆和第二导杆向下运动使第一弹簧和第二弹簧伸长，第四支架向下运动带动第一支杆向下运动，第一支杆向下运动带动推块在缸体里向下运动，缸体里的气体体积增大，因为气体压强的作用，所以第一单项阀打开，水从水箱通过吸水管到达缸体，随后放松拉杆，在第一弹簧和第二弹簧的作用下，弹簧恢复原长带动拉杆向上运动，从而带动人的上向上伸展，同时弹簧恢复原长带动第一支杆和推块向上运动，推块挤压缸体里面的水，第二单项阀打开，水通过出水管到达喷头，水通过喷头对景观盆上的植物进行了浇水，从而通过手拉的方式双人互动健身进行浇水的功能。
因为还包括有第一座椅和第二座椅，在第一支架上呈阵列式开有三个第四通孔，第二支架上呈阵列式开有三个第五通孔，第四通孔和第五通孔都位于拉杆的下方，每个第四通孔与每个第五通孔等高，第一座椅的左部通过第四通孔，第二座椅的右通过第五通孔，所以当人们使用该装置时，可以坐在座椅上，因为两边设有两个座椅，可以让两人同时使用，达到一种互动的效果，增强两人的感情，用户根据自身的身高，将第一座椅和第二座椅放置在相对应的第四通孔和第五通孔内，如此人们即可根据自己手的长度来对坐的高度进行调节。
与现有技术相比，本实用新型具有如下优点：本实用新型通过双人互动拉动拉杆从而对手做伸展运动，能够达到锻炼健身的效果，推块上下移动，使得水箱内的水进入缸体内，并从喷头喷出，如此能够对植物浇水，人们可以根据自身的身高，将第一座椅和第二座椅分别放置在相对应的第四通孔和第五通孔内，如此能够根据自己手的长度来对坐的高度进行调节。
附图说明

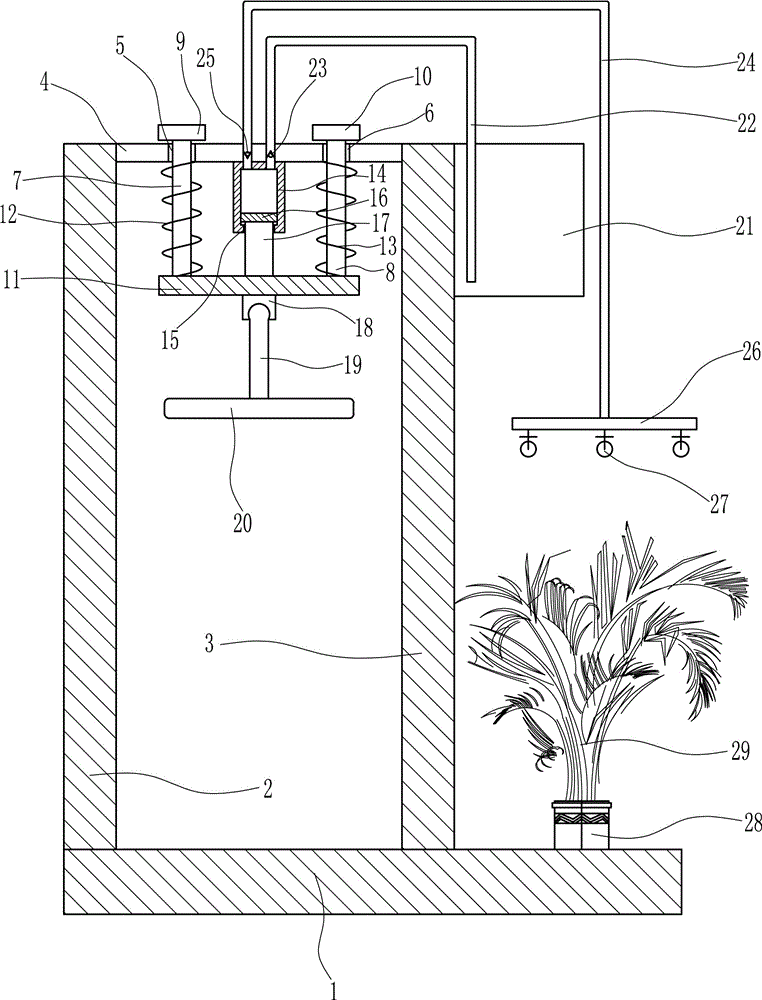

图1为本实用新型第一种主视的结构示意图。
图2为本实用新型第二种主视的结构示意图。
图中附图标记的含义：1：底座，2：第一支架，3：第二支架，4：第三支架，5：第一通孔，6：第二通孔，7：第一导杆，8：第二导杆，9：第一挡块，10：第二挡块，11：第四支架，12：第一弹簧，13：第二弹簧，14：缸体，15：第三通孔，16：推块，17：第一支杆，18：固定块，19：球形杆，20：拉杆，21：水箱，22：吸水管，23：第一单项阀，24：出水管，25：第二单项阀，26：第二支杆，27：喷头，28：景观盆，29：植物，30：第四通孔，31：第五通孔，32：第一座椅，33：第二座椅。
具体实施方式
为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型作进一步地详细描述。仅此声明，本实用新型在文中出现或即将出现的上、下、左、右、前、后、内、外等方位用词，仅以本实用新型的附图为基准，其并不是对本实用新型的具体限定。
实施例1
一种具有健身功能的浇水装置，如图1-2所示，包括有底座1、第一支架2、第二支架3、第三支架4、第一导杆7、第二导杆8、第一挡块9、第二挡块10、第四支架11、第一弹簧12、第二弹簧13、缸体14、推块16、第一支杆17、固定块18、球形杆19、拉杆20、水箱21、吸水管22、第一单项阀23、出水管24、第二单项阀25、第二支杆26和喷头27，在底座1的上方左侧固定连接有第一支架2，在底座1的上方固定连接有第二支架3，第一支架2的右侧上方与第三支架4的左侧固定连接，第三支架4的右侧与第二支架3的左侧上方固定连接，在第三支架4上开有第一通孔5和第二通孔6，第一导杆7和第二导杆8分别通过第一通孔5和第二通孔6，在第一导杆7和第二导杆8上方分别固定连接有第一挡块9和第二挡块10，第一导杆7和第二导杆8的下方固定连接有第四支架11，第一导杆7和第二导杆8上分别设有第一弹簧12和第二弹簧13，第一弹簧12和第二弹簧13的一端均与第三支架4连接，第一弹簧12和第二弹簧13的另一端均与第四支架11连接，在第三支架4中部下方固定连接有缸体14，缸体14位于第一导杆7和第二导杆8的内侧，在缸体14的下壁开有第三通孔15，在缸体14的内部滑动式连接有推块16，推块16的下方固定连接有第一支杆17，第一支杆17通过第三通孔15，第一支杆17的下方与第四支架11的上方固定连接，在第四支架11的中部下方固定连接有固定块18，固定块18的下方转动式连接有球形杆19，球形杆19的下方固定连接有拉杆20，在第二支架3的右侧上方固定连接有水箱21，在缸体14上设有吸水管22和出水管24，吸水管22位于出水管24右侧，吸水管22上设置有第一单项阀23，出水管24上设置有第二单项阀25，吸水管22的另一端通入水箱21，出水管24的另一端固定连接有第二支杆26，第二支杆26的下方呈阵列式设有三个喷头27。
实施例2
一种具有健身功能的浇水装置，如图1-2所示，包括有底座1、第一支架2、第二支架3、第三支架4、第一导杆7、第二导杆8、第一挡块9、第二挡块10、第四支架11、第一弹簧12、第二弹簧13、缸体14、推块16、第一支杆17、固定块18、球形杆19、拉杆20、水箱21、吸水管22、第一单项阀23、出水管24、第二单项阀25、第二支杆26和喷头27，在底座1的上方左侧固定连接有第一支架2，在底座1的上方固定连接有第二支架3，第一支架2的右侧上方与第三支架4的左侧固定连接，第三支架4的右侧与第二支架3的左侧上方固定连接，在第三支架4上开有第一通孔5和第二通孔6，第一导杆7和第二导杆8分别通过第一通孔5和第二通孔6，在第一导杆7和第二导杆8上方分别固定连接有第一挡块9和第二挡块10，第一导杆7和第二导杆8的下方固定连接有第四支架11，第一导杆7和第二导杆8上分别设有第一弹簧12和第二弹簧13，第一弹簧12和第二弹簧13的一端均与第三支架4连接，第一弹簧12和第二弹簧13的另一端均与第四支架11连接，在第三支架4中部下方固定连接有缸体14，缸体14位于第一导杆7和第二导杆8的内侧，在缸体14的下壁开有第三通孔15，在缸体14的内部滑动式连接有推块16，推块16的下方固定连接有第一支杆17，第一支杆17通过第三通孔15，第一支杆17的下方与第四支架11的上方固定连接，在第四支架11的中部下方固定连接有固定块18，固定块18的下方转动式连接有球形杆19，球形杆19的下方固定连接有拉杆20，在第二支架3的右侧上方固定连接有水箱21，在缸体14上设有吸水管22和出水管24，吸水管22位于出水管24右侧，吸水管22上设置有第一单项阀23，出水管24上设置有第二单项阀25，吸水管22的另一端通入水箱21，出水管24的另一端固定连接有第二支杆26，第二支杆26的下方呈阵列式设有三个喷头27。
还包括有第一座椅32和第二座椅33，在第一支架2上呈阵列式开有三个第四通孔30，第二支架3上呈阵列式开有三个第五通孔31，第四通孔30和第五通孔31都位于拉杆20的下方，每个第四通孔30与每个第五通孔31等高，第一座椅32的左部通过第四通孔30，第二座椅33的右通过第五通孔31。
当使用该装置时，人们可以先向水箱21里面放满水，然后站到第一支架2和第二支架3之间的底座1上，手握着拉杆20，用力向下带动拉杆20向下运动，拉杆20向下运动带动球形杆19、固定块18和第四支架11向下运动，第四支架11向下运动带动第一导杆7和第二导杆8向下运动，第一导杆7和第二导杆8的上方分别固定连接有第一挡块9和第二挡块10，可防止过度向下移动，第一导杆7和第二导杆8向下运动使第一弹簧12和第二弹簧13伸长，第四支架11向下运动带动第一支杆17向下运动，第一支杆17向下运动带动推块16在缸体14里向下运动，缸体14里的气体体积增大，因为气体压强的作用，所以第一单项阀23打开，水从水箱21通过吸水管22到达缸体14，随后放松拉杆20，在第一弹簧12和第二弹簧13的作用下，弹簧恢复原长带动拉杆20向上运动，从而带动人的上向上伸展，同时弹簧恢复原长带动第一支杆17和推块16向上运动，推块16挤压缸体14里面的水，第二单项阀25打开，水通过出水管24到达喷头27，水通过喷头27对景观盆28上的植物29进行了浇水，从而通过手拉的方式双人互动健身进行浇水的功能。
因为还包括有第一座椅32和第二座椅33，在第一支架2上呈阵列式开有三个第四通孔30，第二支架3上呈阵列式开有三个第五通孔31，第四通孔30和第五通孔31都位于拉杆20的下方，每个第四通孔30与每个第五通孔31等高，第一座椅32的左部通过第四通孔30，第二座椅33的右通过第五通孔31，所以当人们使用该装置时，可以坐在座椅上，因为两边设有两个座椅，可以让两人同时使用，达到一种互动的效果，增强两人的感情，用户根据自身的身高，将第一座椅32和第二座椅33放置在相对应的第四通孔30和第五通孔31内，如此人们即可根据自己手的长度来对坐的高度进行调节。
以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
