技术领域
本实用新型涉及石油工程建设技术领域，尤其涉及一种石油工程土建设备移动装置。
背景技术
石油是地质勘探的主要对象之一，是一种粘稠的、深褐色液体，被称为工业的血液，地壳上层部分地区有石油储存，主要成分是各种烷烃、环烷烃、芳香烃的混合物，在石油工程土建过程中，需要使用到的土建设备包括管道和机械设备等，由于受到油田地表环境的影响，一些管道和机械设备还需人工进行转运，目前使用的转运小车结构较为简单，在运输较重的设备时，运载土建设备的小车惯性较大，仅靠人工难以进行制动，而且运输小车的承重板为平板结构，运输时还需对土建设备进行固定，十分不方便。
实用新型内容
本实用新型的目的是为了解决现有技术中运输较重的设备时，运载土建设备的小车惯性较大，仅靠人工难以进行制动，而且运输小车的承重板为平板结构，运输时还需对土建设备进行固定的问题，而提出的一种石油工程土建设备移动装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种石油工程土建设备移动装置，包括横板以及固定在横板上端左侧的挡板，所述横板的下端左侧固定连接有两个对称设置的安装块，两个所述安装块相对的一侧均通过滚动轴承转动连接有转轴，所述转轴的前后两端均穿过滚动轴承并固定连接有行走轮，所述横板的左端固定连接有固定块，所述固定块的左端开设有通槽，所述通槽相对的两侧均通过销钉转动连接有竖直设置的推杆，所述推杆的下端连接有制动机构，所述转轴的轴壁上固定连接有与制动机构相配合的制动板，所述挡板的左端上侧固定连接有限位块，所述限位块的左端开设有限位槽，所述限位块的上端连接有固定机构，所述推杆的杆壁上固定连接有与固定机构相配合的限位框，所述横板的下端右侧对称固定连接有两个万向轮，所述横板的上端开设有T型滑槽，所述T型滑槽内滑动连有T型滑块，所述T型滑块的上端固定连接有挡块，所述挡块的右侧固定连有套管，所述套管内设有定位机构。
优选的，所述制动机构包括倾斜设置在推杆右端下侧的拉杆，所述拉杆的一端通过销钉与推杆的杆壁转动连接，所述拉杆的另一端通过旋转轴转动连接有制动块，所述制动块的上端通过轴销转动连接有连接块，所述连接块的上端与固定块的下端固定连接，所述制动块的下端开设有卡槽，所述制动块通过卡槽与制动板的边缘处滑动连接。
优选的，所述固定机构包括固定在限位块上端的T型杆，所述T型杆的竖直部杆壁上滑动套接有滑套，所述滑套的一侧固定连接有固定杆，所述限位框内滑动套接有限位杆，所述限位杆的上端与固定杆的杆壁固定连接。
优选的，所述定位机构包括滑动套接在套管内的定位杆，所述定位杆的上端穿过套管并固定连接有制动杆，所述定位杆的杆壁上滑动套接有弹簧和环形块，所述环形块的内侧与定位杆的杆壁固定连接，所述弹簧的一端与环形块的一侧固定连接，所述弹簧的另一端与套管的下端固定连接，所述T型滑槽的槽底处均匀开设有多个定位槽，所述定位杆的下端延伸至其中一个定位槽内。
优选的，所述推杆的上端固定连接有手扶杆。
与现有技术相比，本实用新型提供了一种石油工程土建设备移动装置，具备以下有益效果：
1.该石油工程土建设备移动装置，通过设有的手扶杆、推杆、固定块、行走轮、万向轮和横板，便于移动土建设备，通过设有的手扶杆、推杆、销钉、拉杆、制动块、旋转轴、制动板、转轴和行走轮，能够便于使用时对移动装置进行制动，避免发生撞击损坏运输的土建设备。
2.该石油工程土建设备移动装置，通过设有的制动杆、定位杆、定位槽、弹簧、环形块和挡块，便于对移动装置上的土建设备进行限位，避免土建设备掉落，通过设有的固定杆、滑套、T型杆、限位杆和限位框，能够避免空载时推杆摆动对行走轮进行制动，进而便于拉动移动设备行走。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型，能够便于在运输土建设备时对移动设备进行制动，避免发生撞击损坏运输的土建设备，而且在运输时能够对土建设备进行定位，避免土建设备掉落。
附图说明

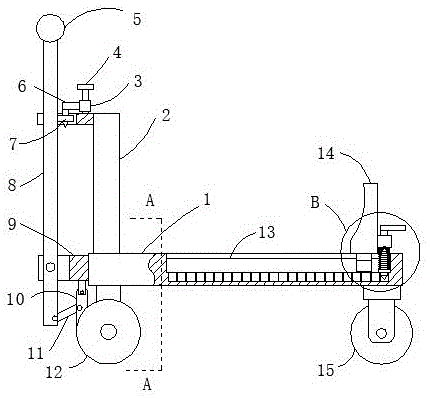

图1为本实用新型提出的一种石油工程土建设备移动装置的结构示意图；
图2为本实用新型提出的一种石油工程土建设备移动装置A-A向的结构示意图；
图3为图2中制动块和制动板的左视结构示意图；
图4为图1中B处的结构放大图。
图中：1横板、2挡板、3滑套、4T型杆、5手扶杆、6固定杆、7限位框、8推杆、9固定块、10制动块、11拉杆、12行走轮、13T型滑槽、14挡块、15万向轮、16制动板、17T型滑块、18定位杆、19弹簧、20套管、21制动杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
参照图1-4，一种石油工程土建设备移动装置，包括横板1以及固定在横板1上端左侧的挡板2，横板1的下端左侧固定连接有两个对称设置的安装块，两个安装块相对的一侧均通过滚动轴承转动连接有转轴，转轴的前后两端均穿过滚动轴承并固定连接有行走轮12，横板1的左端固定连接有固定块9，固定块9的左端开设有通槽，通槽相对的两侧均通过销钉转动连接有竖直设置的推杆8，推杆8的下端连接有制动机构，转轴的轴壁上固定连接有与制动机构相配合的制动板16，制动机构包括倾斜设置在推杆8右端下侧的拉杆11，拉杆11的一端通过销钉与推杆8的杆壁转动连接，拉杆11的另一端通过旋转轴转动连接有制动块10，拉杆11可推定制动块10与制动板16接触，制动块10的上端通过轴销转动连接有连接块，连接块的上端与固定块9的下端固定连接，制动块10的下端开设有卡槽，卡槽相对的两侧呈八字形结构，便于卡接制动板16进行制动，制动块10通过卡槽与制动板16的边缘处滑动连接，制动板16位圆盘状，挡板2的左端上侧固定连接有限位块，限位块的左端开设有限位槽，限位块的上端连接有固定机构，推杆8的杆壁上固定连接有与固定机构相配合的限位框7，横板1的下端右侧对称固定连接有两个万向轮15，横板1的上端开设有T型滑槽13，T型滑槽13内滑动连有T型滑块17，T型滑块17的上端固定连接有挡块14，挡块14的右侧固定连有套管20，套管20内设有定位机构。
固定机构包括固定在限位块上端的T型杆4，T型杆4的竖直部杆壁上滑动套接有滑套3，滑套3的一侧固定连接有固定杆6，限位框7内滑动套接有限位杆，限位杆的上端与固定杆6的杆壁固定连接，在运载土建设备时，限位杆与限位框7分离，便于对移动装置进行定位，空载时，限位杆与限位框7卡接，便于拉动移动装置移动，定位机构包括滑动套接在套管20内的定位杆18，定位杆18的上端穿过套管20并固定连接有制动杆21，定位杆18的杆壁上滑动套接有弹簧19和环形块，环形块的内侧与定位杆18的杆壁固定连接，弹簧19的一端与环形块的一侧固定连接，弹簧19的另一端与套管20的下端固定连接，T型滑槽13的槽底处均匀开设有多个定位槽，定位杆18的下端延伸至其中一个定位槽内，推杆8的上端固定连接有手扶杆5，便于拉动推杆8使移动设备移动。
本实用新型中，用手拉动制动杆21使定位杆18与定位槽分离解除对定位杆18的限位，调整后弹簧19推动环形块使定位杆18与定位槽卡接，即可调整挡块14的位置对土建设备进行定位，避免移动装置上的土建设备滑动，运输时推动手扶杆5使推杆8带动固定块9移动，固定块9移动使行走轮12和万向轮15支撑横板1移动，进而便于移动土建设备，在需要制动时，拉动手扶杆5使推杆8围绕销钉摆动，推杆8摆动推动拉杆11使制动块10围绕旋转轴摆动，制动块10摆动与制动板16卡接，进而能够增加制动块10对制动板16的摩擦力，实现对转轴和行走轮12的制动，从而能够便于使用时对移动装置进行制动，避免发生撞击损坏运输的土建设备，空载时，用手拉动固定杆6使滑套3在T型杆4上滑动，进而使得固定杆6上的限位杆移动至限位框7卡上方，松开固定杆6使限位杆与限位框7卡接，即可对推杆8进行限位，便于拉动移动设备继续运载土建设备，在运输时解除限位杆对限位框7的限位，即可解除对推杆8的限位，便于推杆8摆动对移动装置进行制动。
