技术领域：
本实用新型涉及尿布生产技术领域，尤其涉及一种婴儿尿布生产高温灭菌装置。
背景技术：
棉质尿布透气性好，对宝宝无刺激性，安全、耐用，能保障宝宝肌肤干爽，避免尿布疹发生；使用棉尿布不仅对宝宝有利，而且经济实惠，价格也比较低，可以重复使用，非常环保。棉质尿布具有上述众多优点而被人们广泛使用。
棉质婴儿尿布是纺织成型，在制作过程中，需对尿布进行高温灭菌处理；现有的高温灭菌方式为，将尿布堆叠放置在一个容器中，然后整个容器推入灭菌装置中，进行灭菌，此种方式灭菌使得堆叠在中部的尿布灭菌不彻底，导致灭菌不均匀。
实用新型内容：
本实用新型所要解决的技术问题在于克服现有的技术缺陷提供的一种婴儿尿布生产高温灭菌装置。
为了实现上述目的，本实用新型采用以下技术方案予以实现：
一种婴儿尿布生产高温灭菌装置，包括灭菌罐，所述灭菌罐的断面为圆形，所述灭菌罐的一端设有出口且出口端设有容器盖；所述灭菌罐的内壁上设有高压蒸汽管；所述灭菌罐内设有灭菌箱，所述灭菌箱的上端及靠近灭菌罐的出口一侧敞口；所述灭菌箱的侧壁及底板上设有透气孔；所述灭菌箱内堆叠有多层托盘，所述托盘采用网孔板制成。
进一步的，所述灭菌罐底部设有沿轴向设置有导轨，所述灭菌箱底部设有滚轮，所述滚轮上设有与导轨配合的凹槽。
进一步的，所述托盘的底部设有导向条，所述托盘的上端设有导向槽，所述导向条与导向槽的位置相对应使得上层的托盘的导向条放置在下层托盘导向槽中。
进一步的，所述高压蒸汽管位于灭菌箱的四周，所述高压蒸汽管上设有多个气孔且气孔朝向灭菌箱方向，所述高压蒸汽管与外部蒸汽发生器的输出端相连通。
进一步的，所述导轨的远离灭菌罐的出口一端设有挡块，所述挡块用于阻挡灭菌箱。
进一步的，所述导轨的靠近灭菌罐出口的一端设有锁紧块，所述锁紧块的的下端设有铰接耳，所述铰接耳上设有长条孔，所述长条孔内设有铰接轴，所述铰接轴的端部固定在导轨的两侧，所述导轨上设有卡槽且卡槽位于铰接轴的上方，所述锁紧块卡嵌在卡槽内。
进一步的，所述灭菌箱的靠近出口一端连接有把手。
本实用新型使用时，打开容器盖，将灭菌箱拉出，将托盘中放入待消毒的尿布，尿布然后将托盘放入灭菌箱中，托盘多层放置，然后将灭菌箱推入灭菌罐中，盖上容器盖，通入高压蒸汽对尿布进行灭菌。
与现有技术相比，本实用新型提供的一种婴儿尿布生产高温灭菌装置，具有以下有益效果：
1、托盘多层布置在灭菌箱内，且托盘为网孔板制成，能够使得高压蒸汽能够穿过灭菌箱及托盘对托盘内的尿布进行灭菌，使得灭菌更加彻底、均匀；
2、灭菌箱底部设置滚轮与灭菌罐底部导轨配合，使得灭菌箱拉出和放入更加省力、方便；
3、托盘通过导向条与导向槽配合，托盘摆放稳定；
4、通过各部件配合，结构稳定。
附图说明：
下面结合附图对本实用新型的具体实施方式作进一步详细的描述：

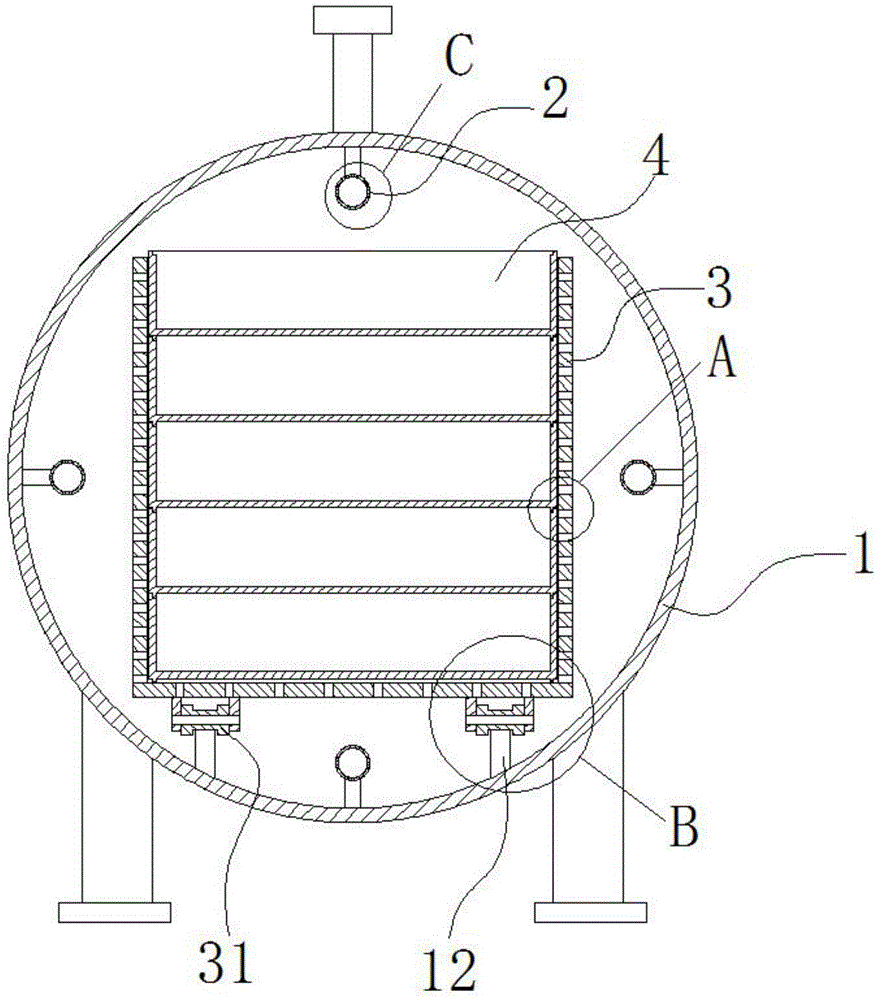

图1为本实用新型提供的一种婴儿尿布生产高温灭菌装置的结构示意图；
图2为本实用新型提供的一种婴儿尿布生产高温灭菌装置的侧视示意图；
图3为图1中A部位局部结构示意图；
图4为图1中B部位局部结构示意图；
图5为图1中C部位局部结构示意图；
图6为图2中D部位局部结构示意图；
图7为本实用新型提供的一种婴儿尿布生产高温灭菌装置中的锁紧块的结构示意图。
图中标号说明：1-灭菌罐，2-高压蒸汽管，3-灭菌箱，4-托盘，41-导向条，42-导向槽，11-容器盖，12-导轨，31-滚轮，311-凹槽，121-挡块，122-卡槽，13-锁紧块，131-铰接耳，132-长条孔，32-把手，21-气孔。
具体实施方式：
应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
下面将结合本实用新型的实施例中的附图，对本实用新型的实施例中的技术方案进行清楚-完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
需要说明，本实用新型的实施例中所有方向性指示(诸如上-下-左-右-前-后……)仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系-运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变，所述的连接可以是直接连接，也可以是间接连接。
如图1、图2、图3、图4、图5、图6及图7所示，一种婴儿尿布生产高温灭菌装置，包括灭菌罐1，所述灭菌罐1的断面为圆形，所述灭菌罐1的一端设有出口且出口端设有容器盖11；所述灭菌罐1的内壁上设有高压蒸汽管2；所述灭菌罐1内设有灭菌箱3，所述灭菌箱3的上端及靠近灭菌罐1的出口一侧敞口；所述灭菌箱3的侧壁及底板上设有透气孔；所述灭菌箱3内堆叠有多层托盘4，所述托盘4采用网孔板制成。
具体的，所述灭菌罐1底部设有沿轴向设置有导轨12，所述灭菌箱3底部设有滚轮31，所述滚轮31上设有与导轨12配合的凹槽311。
具体的，所述托盘4的底部设有导向条41，所述托盘4的上端设有导向槽42，所述导向条41与导向槽42的位置相对应使得上层的托盘4的导向条41放置在下层托盘4的导向槽42中。
具体的，所述高压蒸汽管2位于灭菌箱3的四周，所述高压蒸汽管2上设有多个气孔21且气孔21朝向灭菌箱3方向，所述高压蒸汽管2与外部蒸汽发生器的输出端相连通。
具体的，所述导轨12的远离灭菌罐1的出口一端设有挡块121，所述挡块121用于阻挡灭菌箱3。
具体的，所述导轨12的靠近灭菌罐1出口的一端设有锁紧块13，所述锁紧块13的的下端设有铰接耳131，所述铰接耳131上设有长条孔132，所述长条孔132内设有铰接轴14，所述铰接轴14的端部固定在导轨12的两侧，所述导轨12上设有卡槽122且卡槽122位于铰接轴14的上方，所述锁紧块13卡嵌在卡槽122内。
具体的，所述灭菌箱3的靠近出口一端连接有把手32。
需要说明的是，所述灭菌罐1底部设有支腿，所述灭菌罐1顶部设有压力表、安全阀及溢流阀。
本实用新型使用步骤如下，打开容器盖11，将灭菌箱3拉出，将托盘4中放入待消毒的尿布，尿布然后将托盘4放入灭菌箱3中，托盘多层放置，然后将灭菌箱3推入灭菌罐1中，盖上容器盖11，通入高压蒸汽对尿布进行灭菌。
