技术领域
本实用新型涉及一种安装有双向卷笔刀的笔筒，具体地说是采用了锥齿轮以及齿轮圆盘结构，该笔筒结构简单，能够有效完成削铅笔及存放文具的功能，属于文体办公领域。
背景技术
木制笔筒和竹制笔筒是手工艺品，笔筒可用来盛放文具，摆在书桌上的笔筒同时具有装饰的作用。笔筒的设计也十分重要，设计决定着用料和生产的工艺，用料决定着耐用程度，生产则决定着实用，使用方便是笔筒的最大竞争点之一。
卷笔刀又称笔刨，或称铅笔刨，是将铅笔削尖的工具。动的铅笔刨中，又分有手摇和不用手摇的。在笔刨发明前，人们都是用小刀来刨笔。对于一些经常使用铅笔绘画或者是初学写字的小朋友来说，一个卷笔刀是必备工具，但是小的卷笔刀极易丢失，大点的卷笔刀携带又不方便。因此，一种安装有双向卷笔刀的笔筒可以轻松解决这个问题。
实用新型内容
针对上述的不足，本实用新型提供了一种安装有双向卷笔刀的笔筒。
本实用新型是通过以下技术方案实现的：一种安装有双向卷笔刀的笔筒，是由第一木屑收集盒、第一卷笔刀、第一卷笔刀固定筋板、第一联轴器、第一锥齿轮、圆盘齿轮、传动轴、第二锥齿轮、第二联轴器、第二联轴器固定筋板、第二卷笔刀固定筋板、第二卷笔刀、第二木屑收集盒、转动轴承、第一联轴器固定筋板、底部固定壳和笔筒组成的，所述的底部固定壳有两个圆形开口，并且两个圆形开口位置相对，所述第一卷笔刀固定筋板靠近其中一个圆形开口并与开口同心，而且所述第一卷笔刀固定筋板固定安装在底部固定壳上，第二卷笔刀固定筋板靠近另一个圆形开口并与开口同心，而且所述第二卷笔刀固定筋板固定安装在底部固定壳上，第一联轴器固定筋板靠近第一卷笔刀固定筋板并固定在底部固定壳上，第二联轴器固定筋板靠近第二卷笔刀固定筋板并固定在底部固定壳上，所述第一卷笔刀通过第一联轴器与第一锥齿轮固定连接，所述第二卷笔刀通过第二联轴器与第二锥齿轮固定连接，所述的第一卷笔刀固定在第一卷笔刀固定筋板上，所述的第二卷笔刀固定在第二卷笔刀固定筋板上，所述的第一锥齿轮与第二锥齿轮均与圆盘齿轮啮合，所述的第一木屑收集盒位于第一卷笔刀下面，并且第一木屑收集盒与底部固定壳滑动连接，所述的第二木屑收集盒位于第二卷笔刀下面，并且第二木屑收集盒与底部固定壳滑动连接，所述的笔筒底部与传动轴固定连接，所述的传动轴底部与转动轴承固定连接，所述的转动轴承固定安装在底部固定壳的底部，所述的圆盘齿轮固定安装在传动轴上。
该实用新型的有益之处是，该装置将卷笔刀安装笔筒的底部，合理的利用了笔筒下部的空间；同时，该装置轻松地解决了卷笔刀容易丢失的问题；另外，该装置能够利用两侧的卷笔刀同时削两支铅笔，提高了削铅笔的速度。
附图说明

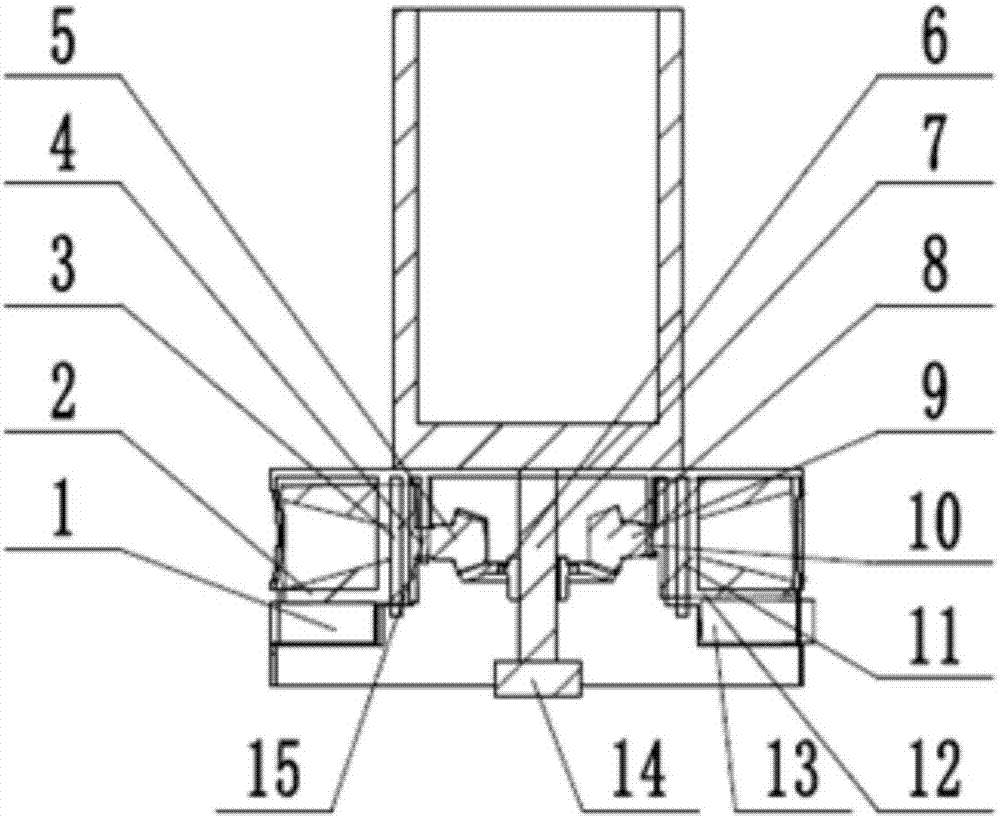

附图1为本实用新型的剖面示意图；
附图2为本实用新型附图1的剖切位置A-A的说明；
附图3为本实用新型的主视图。
图中，1、第一木屑收集盒；2、第一卷笔刀；3、第一卷笔刀固定筋板；4、第一联轴器，5、第一锥齿轮；6、圆盘齿轮；7、传动轴；8、第二锥齿轮；9、第二联轴器；10、第二联轴器固定筋板；11、第二卷笔刀固定筋板；12、第二卷笔刀；13、第二木屑收集盒；14、转动轴承；15、第一联轴器固定筋板；16、底部固定壳；17、笔筒。
具体实施方式
一种安装有双向卷笔刀的笔筒，是由第一木屑收集盒1、第一卷笔刀2、第一卷笔刀固定筋板3、第一联轴器4、第一锥齿轮5、圆盘齿轮6、传动轴7、第二锥齿轮8、第二联轴器9、第二联轴器固定筋板10、第二卷笔刀固定筋板11、第二卷笔刀12、第二木屑收集盒13、转动轴承14、第一联轴器固定筋板15、底部固定壳16和笔筒17组成的，所述的底部固定壳16有两个圆形开口，并且两个圆形开口位置相对，所述第一卷笔刀固定筋板3靠近其中一个圆形开口并与开口同心，而且所述第一卷笔刀固定筋板3固定安装在底部固定壳16上，第二卷笔刀固定筋板11靠近另一个圆形开口并与开口同心，而且所述第二卷笔刀固定筋板11固定安装在底部固定壳16上，第一联轴器固定筋板15靠近第一卷笔刀固定筋板3并固定在底部固定壳16上，第二联轴器固定筋板10靠近第二卷笔刀固定筋板11并固定在底部固定壳16上，所述第一卷笔刀2通过第一联轴器4与第一锥齿轮5固定连接，所述第二卷笔刀12通过第二联轴器9与第二锥齿轮8固定连接，所述的第一卷笔刀2固定在第一卷笔刀固定筋板3上，所述的第二卷笔刀12固定在第二卷笔刀固定筋板11上，所述的第一锥齿轮5与第二锥齿轮8均与圆盘齿轮6啮合，所述的第一木屑收集盒1位于第一卷笔刀2下面，并且第一木屑收集盒1与底部固定壳16滑动连接，所述的第二木屑收集盒13位于第二卷笔刀12下面，并且第二木屑收集盒13与底部固定壳16滑动连接，所述的笔筒17底部与传动轴7固定连接，所述的传动轴7底部与转动轴承14固定连接，所述的转动轴承14固定安装在底部固定壳16的底部，所述的圆盘齿轮6固定安装在传动轴7上。
该装置在使用时，只需要将待削的铅笔放进两侧卷笔刀中，转动底部固定壳16上面的笔筒17即可进行削铅笔工作，当两边的木屑收集盒盛满木屑时，只需要将木屑收集盒抽出清理即可。
对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
