技术领域
本实用新型涉及电池配件技术领域，具体为一种燃料电池电堆组装用专用夹具。
背景技术
燃料电池是继水利发电、火力发电和原子能发电之后的第四大发电技术，其主要是通过电化学反应，来将化学反应燃料来转换为电能，由于燃料电池以氧气和化学燃料作为原料，导致燃料电池不具有其他发电技术的污染性，同时，由于该种电能装置没有用于作业的机械设备，所以也不存在噪音产生，从环保和生态的角度来看，燃料电池是一种非常具有前景的发电技术。
现有的燃料电池组中，为了能够得到更强的电流，常常会把电压相同的燃料电池相互并联，从而得到电池组来进行作业，电池组即电堆，现有的电堆中，大都是连接之后，再利用胶布将各个电池之间进行固定，导致电堆的固定不够紧密，同时也缺少专门固定燃料电池的组件；在燃料电池作业时，如果长时间在高负荷和高温状态下进行作业，燃料电池自身可能会产生大量的热量，这些热量如果未能及时散出，可能会影响电子元件的正常工作，甚至会导致电池爆炸的情况，因此，提出一种燃料电池电堆组装用专用夹具来解决上述问题。
实用新型内容
针对现有技术的不足，本实用新型提供了一种燃料电池电堆组装用专用夹具，具备方便固定和散热性好的优点，解决了传统电堆固定繁琐和散热性差的问题。
本实用新型提供如下技术方案：一种燃料电池电堆组装用专用夹具，包括安装底座，所述安装底座顶面的左右两侧分别开设有相互平行的滑动槽一，所述滑动槽一卡接在挤压杆的底端，所述挤压杆正面的一侧开设有滑动槽二，所述挤压杆的内腔活动套接有伸缩杆，所述伸缩杆的底端伸出至挤压杆的外部，且伸缩杆在挤压杆外侧伸出的部分螺纹套接有六角螺母，所述挤压杆的底端且位于安装底座的顶面固定连接在弹簧一的一端，且弹簧一的另一端固定连接在安装底座正面的一侧，两侧所述滑动槽一上分别卡接有垂直于安装底座的隔离板，所述安装底座的左侧的上下两端分别安装有卡接箱，所述卡接箱内腔的上方固定连接有支撑板，且支撑板顶面的中部固定连接有垂直于支撑板的顶杆，所述顶杆的顶端伸出至卡接箱的顶面且固定连接有拉块，所述支撑板的顶面固定连接有位于顶杆两侧的弹簧二，所述弹簧二远离支撑板的一端固定连接在卡接箱的顶面，所述支撑板底面的中部固定连接有齿块，且齿块卡接在齿条之间。
优选的，所述齿条的数量有两条，所述齿条的中部放置在安装底座的顶面上，且齿条的左侧卡接在顶杆的内腔，所述齿条的右侧固定连接在安装底座的右侧。
优选的，所述伸缩杆的长度值是挤压杆长度值的两倍，两侧所述挤压杆相互平行且垂直于安装底座的顶面。
优选的，所述弹簧二的弹力值大于支撑板、顶杆和拉块的重力值，且卡接箱顶面的中部开设有与顶杆直径值相等的槽孔。
优选的，所述齿条上均匀分布有若干个扇形块，且扇形块的规格与齿块的规格相等，所述齿条顶面的扇形块固定位置与齿块的位置相反。
优选的，所述隔离板的表面均匀分布有细小的散热孔，且隔离板采用的是有弹性且耐热的材料。
与现有技术对比，本实用新型具备以下有益效果：
1、该燃料电池电堆组装用专用夹具，通过在安装底座上采用挤压杆和伸缩杆的设计，同时配合两条齿条的共同使用，不仅使得燃料电池可以在安装底座上得到充分的固定，而且可以针对不同大小和型号的电池进行固定，大大提高了装置的实用性和固定效果。
2、该燃料电池电堆组装用专用夹具，通过整个夹具仅仅采用齿条、挤压杆和伸缩杆来进行固定，同时在燃料电池间安装有隔离板的设计，避免了固定好的燃料电池之间过于紧密，导致电池的热量难以散发，在确保能将电池固定充分的情况下，也提高了电堆的安全性。
附图说明
图1为本实用新型结构示意图；

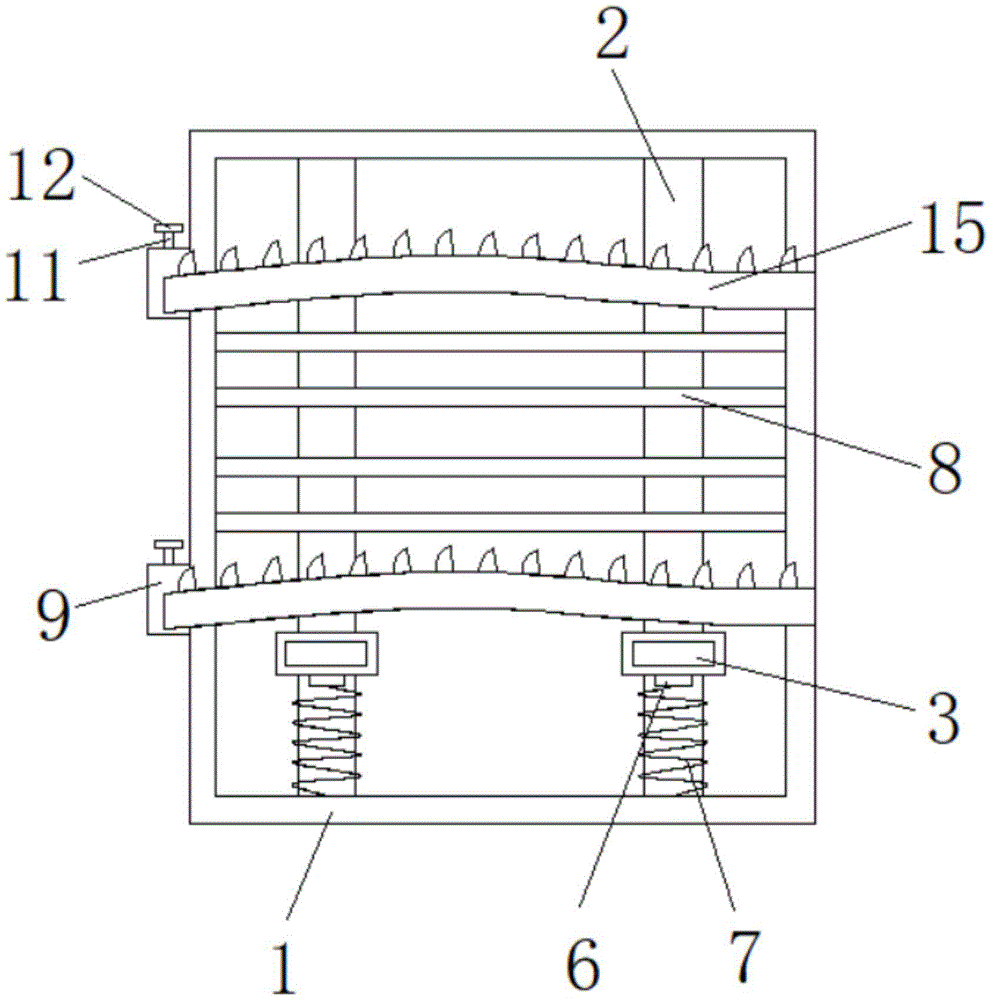

图2为本实用新型俯视结构示意图；
图3为本实用新型卡接箱结构示意图；
图4为本实用新型卡接箱内部结构示意图。
图中：1、安装底座；2、滑动槽一；3、挤压杆；4、滑动槽二；5、伸缩杆；6、六角螺母；7、弹簧一；8、隔离板；9、卡接箱；10、支撑板；11、顶杆；12、拉块；13、弹簧二；14、齿块；15、齿条。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，一种燃料电池电堆组装用专用夹具，包括安装底座1，安装底座1顶面的左右两侧分别开设有相互平行的滑动槽一2，滑动槽一2卡接在挤压杆3的底端，挤压杆3正面的一侧开设有滑动槽二4，挤压杆3的内腔活动套接有伸缩杆5，伸缩杆5的长度值是挤压杆3长度值的两倍，两侧挤压杆3相互平行且垂直于安装底座1的顶面，通过设置可上下伸缩的伸缩杆5，再配合挤压杆3的共同使用，可以使得装置用来固定不同高度的燃料电池，不仅提高了夹具的使用范围，而且也是其实用性的一种体现，伸缩杆5的底端伸出至挤压杆3的外部，且伸缩杆5在挤压杆3外侧伸出的部分螺纹套接有六角螺母6，挤压杆3的底端且位于安装底座1的顶面固定连接在弹簧一7的一端，且弹簧一7的另一端固定连接在安装底座1正面的一侧，两侧滑动槽一2上分别卡接有垂直于安装底座1的隔离板8，隔离板8的表面均匀分布有细小的散热孔，且隔离板8采用的是有弹性且耐热的材料，隔离板8上散热孔的设计，能够确保电池在长时间或高温状态下工作时，燃料电池内部的热量能够及时散出，避免电堆内部温度过高，从而影响其他元件的工作或者引发安全问题，隔离板8采用弹性且耐热材料的设计，能够避免部分电堆在长时间使用时，电池出现鼓胀的情况，其隔离板8的弹性为电池鼓胀预留了空间，且不影响电堆的稳定性，安装底座1的左侧的上下两端分别安装有卡接箱9，卡接箱9内腔的上方固定连接有支撑板10，且支撑板10顶面的中部固定连接有垂直于支撑板10的顶杆11，顶杆11的顶端伸出至卡接箱9的顶面且固定连接有拉块12，支撑板10的顶面固定连接有位于顶杆11两侧的弹簧二13，弹簧二13的弹力值大于支撑板10、顶杆11和拉块12的重力值，且卡接箱9顶面的中部开设有与顶杆11直径值相等的槽孔，两个弹簧二13弹力一定的设计，能够确保在弹簧二13弹力作用下，齿块14可以将齿条15卡接固定，为了之后的电堆固定工作做好了铺垫，弹簧二13远离支撑板10的一端固定连接在卡接箱9的顶面，支撑板10底面的中部固定连接有齿块14，且齿块14卡接在齿条15之间，齿条15的数量有两条，齿条15的中部放置在安装底座1的顶面上，且齿条15的左侧卡接在顶杆11的内腔，齿条15的右侧固定连接在安装底座1的右侧，两条齿条15可以使得电堆能够得到最佳的固定效果，卡接箱9内腔的弹簧二13、支撑板10和齿块14都是为了与齿条15之间产生固定效果，拉块12的设置，使得在拆卸电堆时，向上拉动拉块12即可失去齿块14与齿条15之间的卡接作用力，齿条15上均匀分布有若干个扇形块，且扇形块的规格与齿块14的规格相等，齿条15顶面的扇形块固定位置与齿块14的位置相反，均匀分布的若干扇形块，再配合齿块14的共同使用，使得齿条15可以顺畅抽出和拉扯，避免齿条15在卡接箱9内卡住的情况，保证了装置的可使用性。
工作原理，使用前，首先将两个挤压杆3推动到安装底座1的底面，然后将齿条15抽出且放置在安装底座1的右侧，之后将各个零散的燃料电池放置在两个隔离板8之间，使得燃料电池在隔离板8之间排列成平行的一排，然后松开两个挤压杆3，使得挤压杆3在两个弹簧一7弹力的作用下，将没排的燃料电池挤压固定，之后根据燃料电池的高度，在挤压杆3内上下调整伸缩杆5，使得伸缩杆5的顶端与燃料电池保持同一水平线，这就完成了对燃料电池的竖向固定，然后将齿条15横向经过燃料电池的顶面，将齿条15的一端穿过顶杆11的内腔，之后用力拉动齿条15的一端，即可完成对电堆的横向固定，当需要拆卸时，用手提起拉块12，之后抽出齿条15，然后把两个挤压杆3推动至安装底座1的底面即可。
