一种便于移动的智能交通信号灯

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:安全防护
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及交通信号灯技术领域,尤其涉及一种便于移动的智能交通信号灯。


背景技术

传统的交通信号灯绝大多数都是固定式的结构,这种信号灯只能固定在一个地方,无法作用于其他的路口,然而当在下班高峰时,会有一些特定的路口需要安放一个临时的交通信号灯,用来疏导拥挤的人潮,这时候就需要一个便于移动、安装方便、灵活性高的交通信号灯。


实用新型内容

(一)解决的技术问题

针对现有技术的不足,本实用新型提供了一种便于移动的智能交通信号灯,解决了现有信号灯只能固定在一个地方,无法作用于其他的路口的问题。

(二)技术方案

为实现上述目的,本实用新型提供如下技术方案:一种便于移动的智能交通信号灯,包括移动底座、移动车轮、固定座以及多个信号灯,所述移动底座的底部设有多个限位凹槽且多个限位凹槽呈阵列式结构,所述限位凹槽的内顶部设有电动气缸,所述电动气缸的活动端固定连接到所述移动车轮,所述电动气缸带动所述移动车轮将所述移动底座向上顶起,所述移动底座上设置有所述固定座,所述固定座呈矩形结构且所述固定座的四侧沿其高度方向设有多个信号灯,所述固定座的内部设有一放置腔,所述放置腔的内部设有蓄电池,所述蓄电池为所述信号灯供电,匚型推杆的两端与所述固定座的前、后两侧转动连接,所述固定座的前、后两侧均开有一通孔,所述通孔的内部设有弹簧且所述弹簧的端部固定连接有限位杆,所述限位杆与所述通孔滑动连接,所述匚型推杆的两侧底部抵触在所述限位杆内。

优选的,所述限位杆上开有一卡扣槽,所述匚型推杆的两侧底部抵触在所述卡扣槽内。

优选的,所述放置腔的一侧通过开合页转动连接有一门体。

优选的,所述固定座的四侧沿其高度方向设有红色信号灯和绿色信号灯,所述固定座的顶部设有总控开关。

优选的,所述移动底座与所述固定座之间还设有电动伸缩杆,所述电动伸缩杆的活动端固定连接到所述固定座,所述固定座上设有两个升降开关,分别为升降开关A和升降开关B,所述升降开关A与所述电动伸缩杆电性连接,所述升降开关B与所述电动气缸电性连接。

优选的,所述固定座的顶部还设有一固定支架,所述固定支架的顶部固定连接有太阳能电池板,所述太阳能电池板与所述蓄电池电性连接。

(三)有益效果

本实用新型提供了一种便于移动的智能交通信号灯,具备有以下有益效果:本实用新型设置了移动底座,移动底座的底部通过限位凹槽设置有电动气缸,电动气缸的活动端固定连接有移动车轮,在移动的过程中,电动气缸带动移动车轮顶起移动底座,便于整个装置的移动,当其移动到指定地点后,电动气缸收缩,使移动车轮运动到限位凹槽内,从而使移动底座的底部直接设置在地面上,不会因为外力而突然移动,移动底座与固定座之间设有电动伸缩杆,在移动的过程中,电动伸缩杆处于收缩状态,这样移动的时候重心更低,移动的更加稳定,固定座的四侧设有信号灯,信号灯为现有技术,为过往行人提供便利,固定座前、后两侧设置有通孔,通孔的内部通过弹簧固定连接有限位杆,当整个装置需要移动时,将限位杆拉出,使匚型推杆的底部能够抵触在限位杆上的卡扣槽内,这样匚型推杆在移动的过程中存在一个着力点,便于通过推动匚型推杆移动整个装置,本实用新型可以快速将装置移动到指定点,并且不会因外力推动而移动。


附图说明

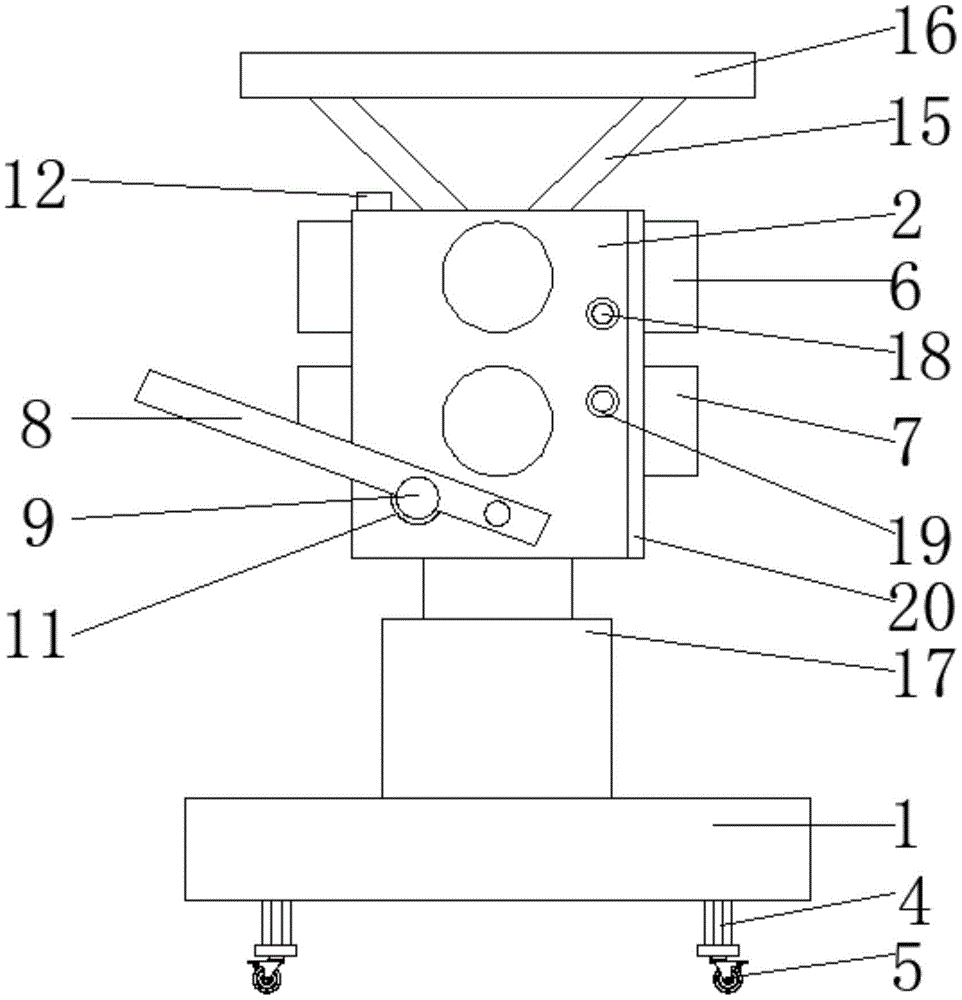

图1为本实用新型的结构示意图;

图2为本实用新型的内部结构示意图;

图3为本实用新型的限位杆的结构示意图。

图中:1、移动底座;2、固定座;3、限位凹槽;4、电动气缸;5、移动车轮;6、红色信号灯;7、绿色信号灯;8、匚型推杆;9、限位杆;10、弹簧;11、通孔;12、总控开关;13、放置腔;14、蓄电池;15、固定支架;16、太阳能电池板;17、电动伸缩杆;18、升降开关A;19、升降开关B;20、门体;21、卡扣槽。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

如图1、2、3所示,现提出下述实施例:

一种便于移动的智能交通信号灯,包括移动底座1、移动车轮5、固定座2以及多个信号灯,所述移动底座1的底部设有多个限位凹槽3且多个限位凹槽3呈阵列式结构,所述限位凹槽3的内顶部设有电动气缸4,所述电动气缸4的活动端固定连接到所述移动车轮5,所述电动气缸4带动所述移动车轮5将所述移动底座1向上顶起,所述移动底座1上设置有所述固定座2,所述固定座2呈矩形结构且所述固定座2的四侧沿其高度方向设有多个信号灯,所述固定座2的内部设有一放置腔13,所述放置腔13的内部设有蓄电池14,所述蓄电池14为所述信号灯供电,匚型推杆8的两端与所述固定座2的前、后两侧转动连接,所述固定座2的前、后两侧均开有一通孔11,所述通孔11的内部设有弹簧10且所述弹簧10的端部固定连接有限位杆9,所述限位杆9与所述通孔11滑动连接,所述匚型推杆8的两侧底部抵触在所述限位杆9内。

在本实施例中,所述限位杆9上开有一卡扣槽21,所述匚型推杆8的两侧底部抵触在所述卡扣槽21内。避免匚型推杆8脱出限位杆9,使其连接的更加紧密。

在本实施例中,所述放置腔13的一侧通过开合页转动连接有一门体20。打开门体20,可以对蓄电池14进行更换或许维修。

在本实施例中,所述固定座2的四侧沿其高度方向设有红色信号灯6和绿色信号灯7,所述固定座2的顶部设有总控开关12。打开总控开关12,可以使红色信号灯6和绿色信号灯7工作。

在本实施例中,所述移动底座1与所述固定座2之间还设有电动伸缩杆17,所述电动伸缩杆17的活动端固定连接到所述固定座2,所述固定座2上设有两个升降开关,分别为升降开关A18和升降开关B19,所述升降开关A18与所述电动伸缩杆17电性连接,所述升降开关B19与所述电动气缸4电性连接。电动伸缩杆17可以带动固定座2上、下运动,从而满足不同的高度的交通需求。

在本实施例中,所述固定座2的顶部还设有一固定支架15,所述固定支架15的顶部固定连接有太阳能电池板16,所述太阳能电池板16与所述蓄电池14电性连接,在天气晴朗的情况下,通过太阳能电池板16为所述蓄电池14充电,不需要另外铺设电线。

在图1-3中,本实用新型设置了移动底座1,移动底座1的底部通过限位凹槽3设置有电动气缸4,电动气缸4的活动端固定连接有移动车轮5,在移动的过程中,电动气缸4带动移动车轮5顶起移动底座,便于整个装置的移动,当其移动到指定地点后,电动气缸4收缩,使移动车轮5运动到限位凹槽3内,从而使移动底座1的底部直接设置在地面上,不会因为外力而突然移动,移动底座1与固定座2之间设有电动伸缩杆17,在移动的过程中,电动伸缩杆17处于收缩状态,这样移动的时候重心更低,移动的更加稳定,固定座的四侧设有信号灯,信号灯为现有技术,为过往行人提供便利,固定座2前、后两侧设置有通孔11,通孔11的内部通过弹簧10固定连接有限位杆9,当整个装置需要移动时,将限位杆9拉出,使匚型推杆8的底部能够抵触在限位杆9上的卡扣槽21内,这样匚型推杆8在移动的过程中存在一个着力点,便于通过推动匚型推杆8移动整个装置,本实用新型可以快速将装置移动到指定点,并且不会因外力推动而移动。

需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下,由语句“包括一个……”限定的要素,并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
