一种能轻松提起吉他固弦锥的起锥器

技术领域

本实用新型涉及起锥器技术领域，尤其是一种能轻松提起吉他固弦锥的起锥器。

背景技术

吉他固弦锥需采用起锥器才能从吉他琴码上撬起。现有的起锥器通常由手柄和带U形缺口的U形撬起部组成。使用时，将U形缺口对准并插设在吉他固弦锥的珠形头部的下方，然后向下摁压手柄，将吉他固弦锥从吉他琴码上撬起。这种起锥方式不仅非常费劲，有时还会造成吉他固弦锥的破损。

实用新型内容

本实用新型的目的是提供一种起锥器，用于代替现有的起锥器，不仅节省力气，还能避免造成吉他固弦锥的破损。

本实用新型的技术方案是：设计制造一种能轻松提起吉他固弦锥的起锥器，所述起锥器包括套管、手柄、轴承和U形提起部。

所述的套管的上部设有内螺纹，套管的左下部设有方形缺口，套管的下端部设有橡胶层并采用强粘胶胶粘固定，套管的外径端表面沿轴向设有一体成型的防滑凸条。

所述的手柄的下端中部设有一体成型的大圆柱，所述大圆柱的下端沿轴向设有一体成型的大螺杆，所述大螺杆的外螺纹与套管的内螺纹配合联接。

所述的大螺杆的下端中部设有圆凹孔，轴承的外径端与圆凹孔的内径紧配合并采用强粘胶胶粘固定，所述轴承的内径与小圆柱的上部的外径端紧配合并采用强粘胶胶粘固定。

所述的小圆柱的下部向左折弯90°直角延伸形成连接部，所述连接部的左端与U形提起部一体成型。

所述的U形提起部的U形缺口的宽度尺寸和深度尺寸分别设为7mm。

所述的套管、手柄、大圆柱、小圆柱和U形提起部的材质均为硬质塑料。

将U形提起部的U形缺口对准并插设在吉他固弦锥的珠形头部的下方，逆时针旋转手柄，随着小圆柱向上移动，即可轻松地将吉他固弦锥从吉他琴码上提起。

本实用新型由于采用上述结构，用于代替现有的起锥器，不仅节省力气，还能避免造成吉他固弦锥的破损。

附图说明

本实用新型的具体结构由以下的实施例及其附图给出。

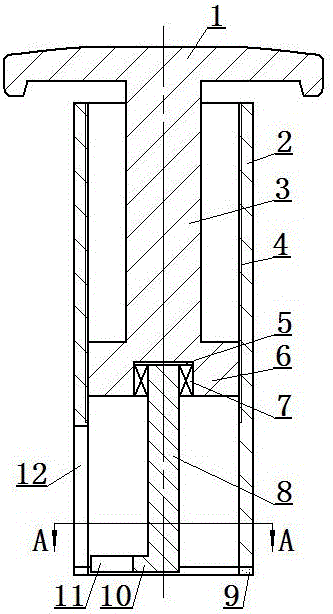

图1是本实用新型的具体结构的结构示意图。

图2是本实用新型的具体结构的A-A剖视图。

图中1-手柄，2-套管，3-大圆柱，4-内螺纹，5-圆凹孔，6-大螺杆，7-轴承，8-小圆柱，9-橡胶层，10-连接部，11-U形缺口，12-方形缺口，13-U形提起部。

具体实施方式

下面结合实施例对本实用新型做进一步的说明。

实施例：如图1、图2所示，设计制造一种能轻松提起吉他固弦锥的起锥器，起锥器包括套管2、手柄1、轴承7和U形提起部13。

套管2的上部设有内螺纹4，套管2的左下部设有方形缺口12，套管2的下端部设有橡胶层9并采用强粘胶胶粘固定，套管2的外径端表面沿轴向设有一体成型的防滑凸条。

手柄1的下端中部设有一体成型的大圆柱3，大圆柱3的下端沿轴向设有一体成型的大螺杆6，大螺杆6的外螺纹与套管2的内螺纹4配合联接。

大螺杆6的下端中部设有圆凹孔5，轴承7的外径端与圆凹孔5的内径紧配合并采用强粘胶胶粘固定，轴承7的内径与小圆柱8的上部的外径端紧配合并采用强粘胶胶粘固定。

小圆柱8的下部向左折弯90°直角延伸形成连接部10，连接部10的左端与U形提起部13一体成型。

U形提起部13的U形缺口11的宽度尺寸和深度尺寸分别设为7mm。

套管2、手柄1、大圆柱3、小圆柱8和U形提起部13的材质均为硬质塑料。

本实用新型的工作情况是：使用时，一只手握紧套管，将U形提起部的U形缺口对准并插设在吉他固弦锥的珠形头部的下方，另一只手逆时针旋转手柄，随着小圆柱向上移动，即可轻松地将吉他固弦锥从吉他琴码上提起。
