技术领域
本实用新型涉及接电箱技术领域，尤其涉及一种便于调节的电子通信用接电箱。
背景技术
电子通信工程，是电子科学与技术和信息技术相结合，构建现代信息社会的工程领域，利用电子科学与技术和信息技术的基本理论解决电子元器件、集成电路、电子控制、仪器仪表、计算机设计与制造及与电子和通信工程相关领域的技术问题，研究电子信息的检测、传输、交换、处理和显示的理论和技术，接电箱为所有电机设备提供必要的电力支持。
现有技术中，在安装接电箱时，若需要调节接电箱的高度，需要几个工人配合将接电箱垫高，既增加了劳动强度，又降低了安装接电箱的效率，所以需要一种便于调节的电子通信用接电箱。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便于调节的电子通信用接电箱。
为了实现上述目的，本实用新型采用了如下技术方案：
一种便于调节的电子通信用接电箱，包括空心的底座，所述底座上滑动连接有接电箱本体，所述底座内贯穿转动连接有转动轴，所述转动轴两端均延伸至底座外部，所述转动轴位于底座内部的一段上过盈配合有第一锥齿轮，所述第一锥齿轮啮合有第二锥齿轮，所述第二锥齿轮过盈配合有第一齿轮轴，所述第一齿轮轴与底座的内底壁通过轴承转动连接，所述第一齿轮轴位于第二锥齿轮与底座之间的一段过盈配合有第一齿轮，所述第一齿轮啮合有若干第二齿轮，每个所述第二齿轮均过盈配合有螺纹杆；
所述螺纹杆的一端有螺纹，所述螺纹杆另一端为光滑结构，每个所述螺纹杆有螺纹的一端均螺纹配合有滑柱，每个所述螺纹杆另一端均与底座内顶壁通过轴承转动连接，每个所述滑柱均滑动套接有滑套，每个所述滑套均焊接在底座的外底壁上，所述第二齿轮、螺纹杆、滑套、滑柱共设置有四组。
优选地，所述转动轴上过盈配合有第三锥齿轮，所述第三锥齿轮啮合有第四锥齿轮，所述第四锥齿轮过盈配合有第三齿轮轴，所述第三齿轮轴通过轴承与底座和接电箱本体贯穿转动连接，所述第三齿轮轴位于接电箱本体的一端过盈配合有第三齿轮，所述第三齿轮啮合有第四齿轮，所述第四齿轮过盈配合有第四齿轮轴，所述第四齿轮轴与接电箱本体的底壁贯穿过盈配合，所述第四齿轮轴远离第四齿轮的一端与底座顶壁通过轴承转动连接。
优选地，所述转动轴一端通过销轴转动连接有把手，所述转动轴另一端焊接有挡板。
优选地，每个所述滑柱远离螺纹杆的一端均粘接有防滑垫。
优选地，所述把手为橡胶材质，所述把手上雕刻有防滑纹路。
优选地，所述螺纹杆的螺纹与滑柱内螺纹槽的螺纹的螺纹升角应小于所述螺纹杆与滑柱内螺纹槽组成的螺纹副的当量摩擦角。
本实用新型中，确定接电箱的安装位置，将接电箱放置在确定位置，确定接电箱安装时所需的高度，摇动把手，转动轴转动带动第一锥齿轮转动，与第一锥齿轮啮合的第二锥齿轮转动，带动第一齿轮转动，第一齿轮带动与其啮合的四个第二齿轮转动，每个第二齿轮带动螺纹杆转动，通过螺纹杆与滑柱内螺纹槽的配合将接电箱的高度进行上下调节至所需要的高度，只需要一个人操作把手即可便捷的调节接电箱高度，既降低了劳动强度，又提高了工作效率；
高度调节合适后，拉动把手，使得第三锥齿轮与第四锥齿轮啮合，转动把手，第三锥齿轮带动第四锥齿轮转动，第四锥齿轮带动第三齿轮转动，与第三齿轮啮合的第四齿轮转动，可调节接电箱开口的方向，不需要人力抬起接电箱调节方向，省时省力。
附图说明
图1为本实用新型提出的一种便于调节的电子通信用接电箱的结构示意图。

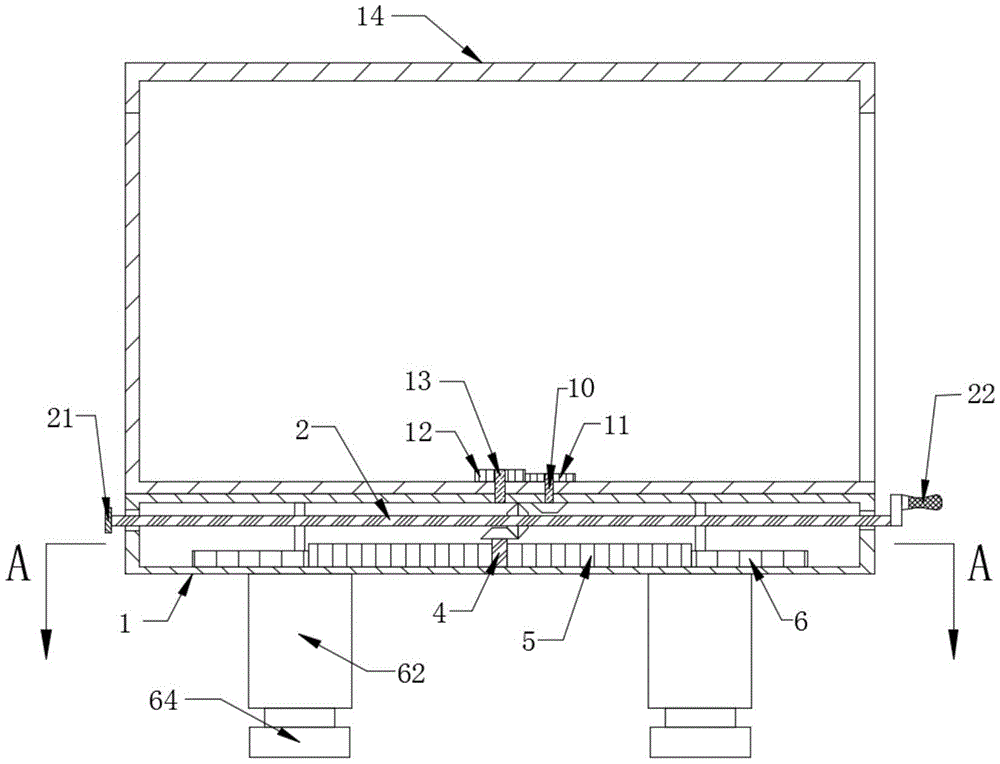

图2为本实用新型提出的一种便于调节的电子通信用接电箱的剖面图。
图3为本实用新型提出的一种便于调节的电子通信用接电箱的A处剖面图。
图中：1底座、2转动轴、21挡板、22把手、3第二锥齿轮、4第一齿轮轴、5第一齿轮、6第二齿轮、61螺纹杆、62滑套、63滑柱、64防滑垫、7第一锥齿轮、8第三锥齿轮、9第四锥齿轮、10第三齿轮轴、11第三齿轮、12第四齿轮、13第四齿轮轴、14接电箱本体。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种便于调节的电子通信用接电箱，包括空心的底座1，底座1上滑动连接有接电箱本体14，底座1内贯穿转动连接有转动轴2，转动轴2两端均延伸至底座1外部，转动轴2位于底座1内部的一段上过盈配合有第一锥齿轮7，第一锥齿轮7啮合有第二锥齿轮3，第二锥齿轮3过盈配合有第一齿轮轴4，第一齿轮轴4与底座1的内底壁通过轴承转动连接，第一齿轮轴4位于第二锥齿轮3与底座1之间的一段过盈配合有第一齿轮5，第一齿轮5啮合有若干第二齿轮6，每个第二齿轮6均过盈配合有螺纹杆61；
螺纹杆61的一端有螺纹，螺纹杆61另一端为光滑结构，每个螺纹杆61有螺纹的一端均螺纹配合有滑柱63，每个螺纹杆61另一端均与底座1内顶壁通过轴承转动连接，每个滑柱63均滑动套接有滑套62，每个滑套62均焊接在底座1的外底壁上，第二齿轮6、螺纹杆61、滑套62、滑柱63共设置有四组。
转动轴3上过盈配合有第三锥齿轮8，第三锥齿轮8啮合有第四锥齿轮9，第四锥齿轮9过盈配合有第三齿轮轴10，第三齿轮轴10通过轴承与底座1和接电箱本体14贯穿转动连接，第三齿轮轴10位于接电箱本体14的一端过盈配合有第三齿轮11，第三齿轮11啮合有第四齿轮12，第四齿轮12过盈配合有第四齿轮轴13，第四齿轮轴13与接电箱本体14的底壁贯穿过盈配合，第四齿轮轴13远离第四齿轮的一端与底座1顶壁通过轴承转动连接，通过推拉把手调节几个锥齿轮的啮合可实现调节接电箱本体14高度和方向。
转动轴3一端通过销轴转动连接有把手22，转动轴3另一端焊接有挡板21，挡板21可防止拉动把手22时将转动轴3拉出底座1侧壁，同时具有指示效果，当挡板21与底座1侧壁贴合时，证明第三锥齿轮8与第四锥齿轮9已经啮合。
每个滑柱63远离螺纹杆61的一端均粘接有防滑垫64，防止接电箱在受到外力时出现滑动现象。
把手22为橡胶材质，把手22上雕刻有防滑纹路，橡胶材质手感较好，同时具有指示效果，指示转动把手可调节接电箱本体14的高度与方向。
螺纹杆61的螺纹与滑柱63内螺纹槽的螺纹的螺纹升角应小于螺纹杆61与滑柱63内螺纹槽组成的螺纹副的当量摩擦角，当螺纹升角小于当量摩擦角时，螺纹具有自锁效应，可防止螺纹受力转动。
本实用新型中，首先确定需要安装接电箱的位置，将接电箱放置在确定的位置，然后确定所需的高度，转动把手22，转动轴3转动带动第一锥齿轮7转动，与第一锥齿轮7啮合的第二锥齿轮3随之转动，第二锥齿轮3通过第一齿轮轴4带动第一齿轮5转动，第一齿轮5转动带动与之啮合的四个第二齿轮6转动，每个第二齿轮6带动对应的螺纹杆61转动，螺纹杆61与滑柱63内的螺纹槽配合将接电箱的高度升高或降低，将高度调节到需要的高度后，拉动把手22，当挡板21与底座1侧壁贴合时，第三锥齿轮8与第四锥齿轮9啮合，此时转动把手22，第三锥齿轮8带动第四锥齿轮9转动，第四锥齿轮9通过第三齿轮轴10带动第三齿轮11转动，与第三齿轮11啮合的第四齿轮12转动可实现调节接电箱本体14的方向，将接电箱本体14的安装门调节至便于安装和检修的方向。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
