技术领域
本实用新型涉及漂珠用筛选装置技术领域，具体为一种新型生产漂珠用筛选装置。
背景技术
随着社会经济的快速发展，漂珠是一种能浮于水面的粉煤灰空心球，呈灰白色，壁薄中空，重量很轻表面封闭且光滑，热导率小，耐火性能强，是优良的保温耐火材料，广泛用于轻质浇注料的生产和石油钻井方面，漂珠具有颗粒细、中空、质轻、高强度、耐磨、耐高温等多种特性，筛选装置，包括机架、安装架、振动机构、第一筛选层、第二筛选层和第三筛选层，第一、第二、第三筛选层从上到下依次安装于安装架上，安装架与机架弹性连接，筛选装置设有三层筛选层，一次性可筛选三种大小不同的物料，筛选方便，筛选效率高，漂珠用筛选装置是指在漂珠生产过程中对漂珠进行筛选的机械设备。
但是，现有的漂珠在生产过程中无法根据漂珠的直径对漂珠进行筛选，不利于后续使用，增加成本，花费大量人力物力；因此，不满足现有的需求，对此我们提出了一种新型生产漂珠用筛选装置。
实用新型内容
本实用新型的目的在于提供一种新型生产漂珠用筛选装置，以解决上述背景技术中提出的现有的漂珠在生产过程中无法根据漂珠的直径对漂珠进行筛选，不利于后续使用，增加成本，花费大量人力物力等问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型生产漂珠用筛选装置，包括固定基座，所述固定基座的两侧均安装有推杆，所述固定基座的内部设置有两个晃动板，所述晃动板包括缓冲橡胶垫，所述缓冲橡胶垫的一侧安装有推板，两个所述推板的中间安装有晃动底板，所述晃动底板的内部设置有底层储料仓，所述晃动底板的下表面安装有滑块，所述滑块的两侧均设置有弹簧，所述弹簧的外侧设置有滑块滑槽，所述晃动底板的上方安装有两个支架，其中一个所述支架的一侧安装有旋转握把，所述旋转握把的外侧安装有旋转卡块，所述旋转卡块的上下段均安装有固定卡球，所述固定卡球的一端安装有橡胶块，所述支架的内侧安装有转轴，两个所述转轴的中间安装有防溅射环，所述防溅射环的外表面安装有U形出料通道，所述U形出料通道后侧设置有卸料口，所述防溅射环的下端安装有筛料板，所述筛料板的内部设置有筛料孔，所述防溅射环的上方安装有加料斗固定架，所述加料斗固定架的上方安装有加料斗。
优选的，所述转轴的外侧设置有滚珠轴承，所述转轴与支架通过滚珠轴承连接。
优选的，所述推杆的前端安装有拉板，所述推杆与推板通过拉板连接，所述推杆与拉板通过焊接固定。
优选的，所述防溅射环的内部设置有卸料挡板，所述卸料挡板与防溅射环滑动连接。
优选的，所述U形出料通道的一端与防溅射环的外表面完全贴合，所述U形出料通道与防溅射环通过焊接固定。
优选的，所述防溅射环与筛料板的连接缝隙使用密封条和密封胶进行填充。
优选的，所述旋转握把的一端与转轴的一端完全贴合，所述旋转握把与转轴通过卡槽固定。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过漂珠筛选完成后，停止机器，关闭电源，操作人员通过转动旋转握把带动转轴转动，使得筛料板旋转，然后通过固定卡球将旋转的筛料板进行固定，打开卸料挡板，使得筛选后的漂珠顺着卸料口落入收集装置内部，简单快捷，操作简单，使用方便；
2、本实用新型通过接通电源，启动筛选装置，首先推杆带动推板进行往复运动，推板在运动时会带动与其通过焊接固定的的晃动底板进行往复运动，使得滑块在滑块滑槽内部进行滑动，弹簧可以进行缓冲，晃动底板带动两个支架和安装在支架中间的筛料板进行晃动。此时工作人员将生产出来的漂珠通过设备或人工加入加料斗内部，漂珠顺着加料斗底部的料口落在防溅射环和筛料板形成的筛料空间内部，随着筛料板的晃动，漂珠会顺着筛料孔进行下落至下一层筛料板，再经此层筛料孔落入下一层，一层比一层直径递减的筛料孔可以将将大于其直径的漂珠进行截留，使得漂珠被筛选。
附图说明

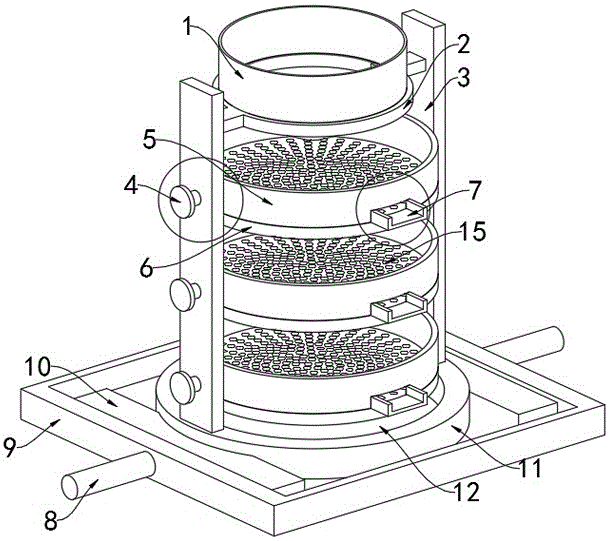

图1为本实用新型整体的结构示意图；
图2为本实用新型整体的局部结构示意图；
图3为本实用新型固定基座的剖视图；
图4为本实用新型支架的局部结构剖视图；
图5为本实用新型防溅射环的局部结构剖视图。
图中：1、加料斗；2、加料斗固定架；3、支架；4、旋转握把；5、防溅射环；6、筛料板；7、U形出料通道；8、推杆；9、固定基座；10、晃动板；11、晃动底板；12、底层储料仓；13、卸料挡板；14、卸料口；15、筛料孔；16、推板；17、缓冲橡胶垫；18、拉板；19、弹簧；20、橡胶块；21、旋转卡块；22、滚珠轴承；23、固定卡球；24、转轴；25、滑块；26、滑块滑槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
请参阅图1至图5，本实用新型提供的一种实施例：一种新型生产漂珠用筛选装置，包括固定基座9，固定基座9的两侧均安装有推杆8，固定基座9的内部设置有两个晃动板10，晃动板10包括缓冲橡胶垫17，缓冲橡胶垫17的一侧安装有推板16，两个推板16的中间安装有晃动底板11，晃动底板11的内部设置有底层储料仓12，晃动底板11的下表面安装有滑块25，滑块25的两侧均设置有弹簧19，弹簧19的外侧设置有滑块滑槽26，晃动底板11的上方安装有两个支架3，其中一个支架3的一侧安装有旋转握把4，旋转握把4的外侧安装有旋转卡块21，旋转卡块21的上下段均安装有固定卡球23，固定卡球23的一端安装有橡胶块20，支架3的内侧安装有转轴24，方便对筛选后的漂珠进行收集，两个转轴24的中间安装有防溅射环5，防止漂珠进入弹射至装置外部，造成不必要的损伤，防溅射环5的外表面安装有U形出料通道7，U形出料通道7后侧设置有卸料口14，防溅射环5的下端安装有筛料板6，筛料板6的内部设置有筛料孔15，逐级减小的孔洞直径可以根据漂珠的直径大小进行分离筛选，简单方便，防溅射环5的上方安装有加料斗固定架2，加料斗固定架2的上方安装有加料斗1。
进一步，转轴24的外侧设置有滚珠轴承22，转轴24与支架3通过滚珠轴承22连接。
通过采用上述技术方案，滚珠轴承22结构简单，使用方便，且使用成本低，方便对筛选后的漂珠进行收集。
进一步，推杆8的前端安装有拉板18，推杆8与推板16通过拉板18连接，推杆8与拉板18通过焊接固定。
通过采用上述技术方案，拉板18可以在推杆8回程时，将装置回拉，使得装置对漂珠进行筛选，焊接增强了推杆8和拉板18的连接性能和稳定性能，使用时不会轻易脱落。
进一步，防溅射环5的内部设置有卸料挡板13，卸料挡板13与防溅射环5滑动连接。
通过采用上述技术方案，滑动连接结构简单，使用方便，便于装置对漂珠进行筛选，使得装置运行更加轻松。
进一步，U形出料通道7的一端与防溅射环5的外表面完全贴合，U形出料通道7与防溅射环5通过焊接固定。
通过采用上述技术方案，焊接增强了U形出料通道7和防溅射环5的连接性能和稳定性能，具有很好的机械强度。
进一步，防溅射环5与筛料板6的连接缝隙使用密封条和密封胶进行填充。
通过采用上述技术方案，密封条和密封胶可以将防溅射环5和筛料板6的缝隙进行填充，避免漂珠渗入缝隙，对装置造成不必要的损伤。
进一步，旋转握把4的一端与转轴24的一端完全贴合，旋转握把4与转轴24通过卡槽固定。
通过采用上述技术方案，卡槽结构简单，使用方便，便于旋转握把4的安装和拆卸。
工作原理：使用时，接通电源，启动筛选装置，首先推杆8带动推板16进行往复运动，推板16在运动时会带动与其通过焊接固定的的晃动底板11进行往复运动，使得滑块25在滑块滑槽26内部进行滑动，弹簧19可以进行缓冲，晃动底板11带动两个支架3和安装在支架3中间的筛料板6进行晃动。此时工作人员将生产出来的漂珠通过设备或人工加入加料斗1内部，漂珠顺着加料斗1底部的料口落在防溅射环5和筛料板6形成的筛料空间内部，随着筛料板6的晃动，漂珠会顺着筛料孔15进行下落至下一层筛料板6，再经此层筛料孔15落入下一层，一层比一层直径递减的筛料孔15可以将将大于其直径的漂珠进行截留，使得漂珠被筛选，漂珠筛选完成后，停止机器，关闭电源，操作人员通过转动旋转握把4带动转轴24转动，使得筛料板6旋转，然后通过固定卡球23将旋转的筛料板6进行固定，打开卸料挡板13，使得筛选后的漂珠顺着卸料口14落入收集装置内部，简单快捷，操作简单，使用方便。
