技术领域
本实用新型涉及计算机技术领域，具体为一种计算机用增高底座。
背景技术
随着科技的发展，人们对计算机的使用越来越多，由于计算机的尺寸比较固定，在使用的过程中很难适应每个人所需要的最佳高度，所以需要一种计算机用增高底座对计算的高度进行调节。
现有的计算机用增高底座存在的缺陷是：
1、计算机底座不能进行高度调节，在使用的过程中无法使用每个消费者所需的最佳高度；
2、计算机底座不能很好的对计算机进行固定，计算机在使用的过程中容易发生松动，容易损坏计算机内部的电子元件，影响计算机的使用寿命；
3、计算机底座没有减震防护措施，使用过程中的碰撞容易使计算机内部的电子元件损坏，影响计算机的使用寿命。
实用新型内容
本实用新型的目的在于提供一种计算机用增高底座，以解决上述背景技术中提出的计算机底座不能进行高度调节、计算机底座不能很好的对计算机进行固定和没有减震防护措施问题。
为实现上述目的，本实用新型提供如下技术方案：一种计算机用增高底座，包括安装槽、固定结构、固定座和稳定结构，所述固定座的顶部通过角钢固定有安装槽，且安装槽顶部的中间位置处设置有开口，所述安装槽一侧的底部焊接有安装座，所述安装槽内侧底部的顶端焊接有支撑座，且支撑座的顶部设置有传动杆，且传动杆的一端设置有调节杆，所述传动杆的两侧均固定有主动齿轮，且主动齿轮的顶部设置有传动齿轮，且传动齿轮的顶部设置有螺纹杆，所述螺纹杆的顶部设置有螺纹套，所述螺纹杆的外侧设置有罩体，所述螺纹套的一侧焊接有升降台，所述升降台顶部的两侧均焊接有安装架，所述安装架两侧的底部均设置有稳定结构，所述安装架两侧的顶部均设置有固定结构，所述稳定结构的一侧焊接有缓冲板，且缓冲板的顶部设置有缓冲弹簧，所述缓冲弹簧的顶部铰接有安装板，且安装板的顶部固定有机体。
优选的，所述固定结构的内部依次设置有调节块、第一铰接杆、活动扣、固定槽和第二铰接杆，固定槽焊接于安装架的顶部，固定槽的顶部设置有活动扣，活动扣的顶端铰接有第二铰接杆，固定槽顶部两侧的中间位置处铰接有第一铰接杆，第一铰接杆和第二铰接杆的另一端铰接有调节块。
优选的，所述活动扣的顶部设置有卡块，机体两侧的中间位置设置有卡槽，机体和活动扣构成卡合结构。
优选的，所述稳定结构的内部依次设置有滑轨、第一稳定弹簧、第一稳定杆、第二稳定弹簧、铰接块、缓冲块、缓冲槽和第二稳定杆，滑轨固定于安装架底部的中间位置处，滑轨的两侧设置有缓冲槽，滑轨的内部设置有第二稳定杆，第二稳定杆的顶部套接有第一稳定弹簧，第二稳定杆的底部铰接有铰接块，铰接块铰接于缓冲板的一端，铰接块的两侧分别铰接有第一稳定杆，第一稳定杆的一端套接有第二稳定弹簧，第二稳定弹簧的一侧焊接有缓冲块。
优选的，所述缓冲块为工字型结构，缓冲块和缓冲槽构成滑动结构。
优选的，所述主动齿轮和传动齿轮上设置有相同的齿数，主动齿轮和传动齿轮垂直设置。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过在安装槽内侧底部的顶端焊接有支撑座，支撑座的顶部设置有传动杆，传动杆的一端设置有调节杆，传动杆的两侧均固定有主动齿轮，主动齿轮的顶部设置有传动齿轮，传动齿轮的顶部设置有螺纹杆，螺纹杆的顶部设置有螺纹套，螺纹杆的外侧设置有罩体，通过摇动调节杆，使传动杆转动，通过传动杆两侧的主动齿轮带动传动齿轮，通过螺纹杆带动螺纹套使升降台实现上下移动，将机体的高度调节到最佳位置，达到便于调节的目的。
2、本实用新型通过在安装架两侧的顶部均设置有固定结构，向下扳动调节块，通过第二铰接杆带动活动扣在固定槽的顶部滑动，活动扣的顶部卡合到机体两侧的卡槽中，达到便于固定的目的。
3、本实用新型通过在安装架两侧的底部均设置有稳定结构，缓冲板上下运动带动铰接块上下运动，通过第二稳定杆下压第一稳定弹簧对铰接块进行第一次缓冲，同时缓冲块在缓冲槽的顶部上下滑动对第二稳定弹簧进行压缩，对冲击力进行减弱，第一稳定弹簧和第二稳定弹簧的压缩可有效减弱缓冲板所受的冲击力，对机体进行保护，达到延长机体使用寿命的目的。
附图说明

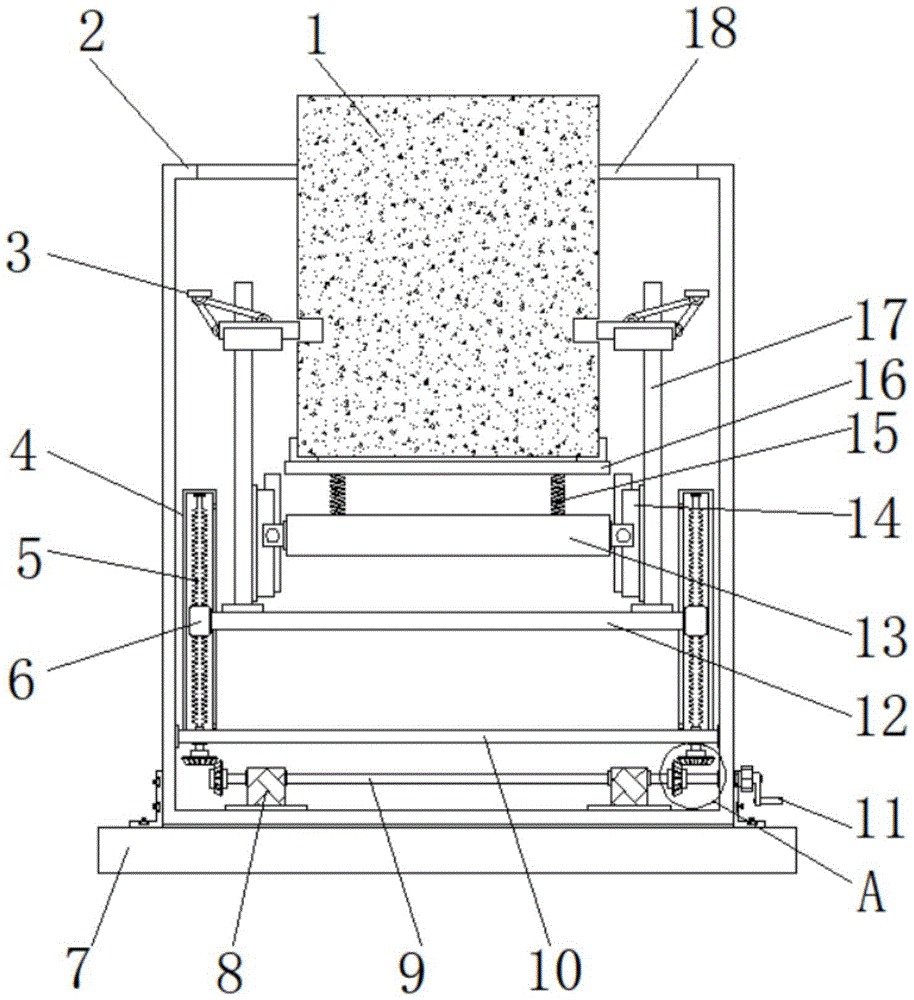

图1为本实用新型的正视剖视结构示意图；
图2为本实用新型的稳定结构正视结构示意图；
图3为本实用新型的固定结构正视结构示意图；
图4为本实用新型的缓冲块和缓冲槽侧视结构示意图；
图5为本实用新型的图1中A处放大结构示意图。
图中：1、机体；2、安装槽；3、固定结构；301、调节块；302、第一铰接杆；303、活动扣；304、固定槽；305、第二铰接杆；4、罩体；5、螺纹杆；6、螺纹套；7、固定座；8、支撑座；9、传动杆；10、安装座；11、调节杆；12、升降台；13、缓冲板；14、稳定结构；1401、滑轨；1402、第一稳定弹簧；1403、第一稳定杆；1404、第二稳定弹簧；1405、铰接块；1406、缓冲块；1407、缓冲槽；1408、第二稳定杆；15、缓冲弹簧；16、安装板；17、安装架；18、开口；19、主动齿轮；20、传动齿轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
请参阅图1-5，本实用新型提供的一种实施例：一种计算机用增高底座，包括安装槽2、固定结构3、固定座7和稳定结构14，固定座7的顶部通过角钢固定有安装槽2，且安装槽2顶部的中间位置处设置有开口18，安装槽2一侧的底部焊接有安装座10，安装槽2内侧底部的顶端焊接有支撑座8，且支撑座8的顶部设置有传动杆9，且传动杆9的一端设置有调节杆11，传动杆9的两侧均固定有主动齿轮19，且主动齿轮19的顶部设置有传动齿轮20，且传动齿轮20的顶部设置有螺纹杆5，螺纹杆5的顶部设置有螺纹套6，螺纹杆5的外侧设置有罩体4，螺纹套6的一侧焊接有升降台12，升降台12顶部的两侧均焊接有安装架17，安装架17两侧的底部均设置有稳定结构14，安装架17两侧的顶部均设置有固定结构3，稳定结构14的一侧焊接有缓冲板13，且缓冲板13的顶部设置有缓冲弹簧15，缓冲弹簧15的顶部铰接有安装板16，且安装板16的顶部固定有机体1。
进一步，固定结构3的内部依次设置有调节块301、第一铰接杆302、活动扣303、固定槽304和第二铰接杆305，固定槽304焊接于安装架17的顶部，固定槽304的顶部设置有活动扣303，活动扣303的顶端铰接有第二铰接杆305，固定槽304顶部两侧的中间位置处铰接有第一铰接杆302，第一铰接杆302和第二铰接杆305的另一端铰接有调节块301，当本装置进行工作时，向下扳动调节块301，通过第二铰接杆305带动活动扣303在固定槽304的顶部滑动，活动扣303的顶部卡合到机体1两侧的卡槽中，达到便于固定的目的。
进一步，活动扣303的顶部设置有卡块，机体1两侧的中间位置设置有卡槽，机体1和活动扣303构成卡合结构，当本装置进行工作时，达到便于对机体1进行固定的目的。
进一步，稳定结构14的内部依次设置有滑轨1401、第一稳定弹簧1402、第一稳定杆1403、第二稳定弹簧1404、铰接块1405、缓冲块1406、缓冲槽1407和第二稳定杆1408，滑轨1401固定于安装架17底部的中间位置处，滑轨1401的两侧设置有缓冲槽1407，滑轨1401的内部设置有第二稳定杆1408，第二稳定杆1408的顶部套接有第一稳定弹簧1402，第二稳定杆1408的底部铰接有铰接块1405，铰接块1405铰接于缓冲板13的一端，铰接块1405的两侧分别铰接有第一稳定杆1403，第一稳定杆1403的一端套接有第二稳定弹簧1404，第二稳定弹簧1404的一侧焊接有缓冲块1406，当本装置进行工作时，缓冲板13上下运动带动铰接块1405上下运动，通过第二稳定杆1408下压第一稳定弹簧1402对铰接块1405进行第一次缓冲，同时缓冲块1406在缓冲槽1407的顶部上下滑动对第二稳定弹簧1404进行压缩，对冲击力进行减弱，第一稳定弹簧1402和第二稳定弹簧1404的压缩可有效减弱缓冲板13所受的冲击力，对机体1进行保护，达到延长机体1使用寿命的目的。
进一步，缓冲块1406为工字型结构，缓冲块1406和缓冲槽1407构成滑动结构，当本装置进行工作时，能够更好的减弱冲击力。
进一步，主动齿轮19和传动齿轮20上设置有相同的齿数，主动齿轮19和传动齿轮20垂直设置，当本装置进行工作时，将水平力转变为垂直方向的力，便于机体1的升降。
工作原理：使用本装置前，使用人员先对装置进行检测，确认没有问题后，使用时，将机体1固定于安装板16的顶部，通过安装板16向下压缩缓冲弹簧15，通过固定结构3进行固定，向下扳动调节块301，通过第二铰接杆305带动活动扣303在固定槽304的顶部滑动，活动扣303的顶部卡合到机体1两侧的卡槽中，达到便于固定的目的，通过摇动调节杆11，使传动杆9转动，通过传动杆9两侧的主动齿轮19带动传动齿轮20，通过螺纹杆5带动螺纹套6使升降台12实现上下移动，将机体1的高度调节到最佳位置，达到便于调节的目的，在使用的过程中，安装槽2收到冲击力时，可通过稳定结构14对冲击力进行减弱，缓冲板13上下运动带动铰接块1405上下运动，通过第二稳定杆1408下压第一稳定弹簧1402对铰接块1405进行第一次缓冲，同时缓冲块1406在缓冲槽1407的顶部上下滑动对第二稳定弹簧1404进行压缩，对冲击力进行减弱，第一稳定弹簧1402和第二稳定弹簧1404的压缩可有效减弱缓冲板13所受的冲击力，对机体1进行保护，达到延长机体1使用寿命的目的。
