技术领域
本实用新型涉及沥青生产的技术领域,具体为一种彩色沥青搅拌设备。
背景技术
彩色沥青,又名彩色胶结料,是模仿石油沥青组分,采用石油树脂与SBS改性剂等化工材料共混改性而成的胶结料,这种沥青本身并不是彩色或者无色,而是深褐色,近年因市场习惯统称为彩色沥青,彩色沥青再生产时需要进行搅拌,而彩色沥青生产搅拌的过程中,需要向沥青原料内加入添加剂,而这种添加剂每次进行投料的份量需要保证一致,因此就需要人工对进行投放的添加剂份量进行承重,由于每次投放均需要进行称重的操作,所以会导致用户的工作效率大幅降低,因此亟需一种可以定量控制投放的搅拌设备。
实用新型内容
(一)解决的技术问题
针对现有技术的不足,本实用新型提供了一种彩色沥青搅拌设备,具备了提高用户的工作效率等优点,解决了彩色沥青生产搅拌的过程中,需要向沥青原料内加入添加剂,而这种添加剂每次进行投料的份量需要保证一致,因此就需要人工对进行投放的添加剂份量进行承重,由于每次投放均需要进行称重的操作,所以会导致用户的工作效率大幅降低的问题。
(二)技术方案
为实现上述提高用户工作效率的目的,本实用新型提供如下技术方案:一种彩色沥青搅拌设备,包括筒体,筒体为两端封闭的筒体,筒体用来对彩色沥青进行搅拌,筒体的下表面固定安装有三个支撑柱,支撑柱为圆形柱体,三个支撑柱在筒体的下表面呈等分设置,筒体外部的下端设置有搅拌电机,搅拌电机由旋转电机与搅拌轴组成,旋转电机的上端固定安装在搅拌轴活动连接在旋转电机的内部,且搅拌轴通过旋转电机带动旋转,搅拌轴的上端贯穿筒体的下端并延伸至筒体的内部,筒体的外表面设置有止板,止板为长方形板体,止板的内端贯穿筒体的外表面并延伸至筒体的内部,通过将止板从筒体的内部向外拔出即可使筒体内部的彩色沥青向外部排出。
筒体的上端设置有外筒,外筒为上端开口的筒体,外筒的下端贯穿筒体的上表面并延伸至筒体的内部,且外筒的外部与筒体的内部为固定连接,筒体的外表面设置有卡止机构,卡止机构包括拉块与横槽,横槽开设在外筒的内部,横槽为长方形凹槽,拉块为长方形块体,拉块的内端贯穿外筒的外表面并延伸至外筒的内部,拉块的位置位于筒体外部的上方,拉块的外表面开设有握槽,设置握槽可以方便用户对拉块进行拉取,拉块的外部套接有挡板,挡板的外端固定连接有弹簧,弹簧的外端固定连接在横槽的内壁,且弹簧套接在拉块的外部,外筒的外表面开设有六个外槽口,六个外槽口在外筒外表面的纵向与横向均为等分设置。
外筒的内部活动连接有内筒,内筒为上端开口的筒体,且内筒的外部贴合在外筒的内壁,用户通过内筒来投放添加剂,内筒的高度为外筒高度的三分之四,内筒的外表面开设有六个内槽口,且六个内槽口在内筒外表面的纵向和横向均为等分设置,内筒外表面开设有六个卡槽,内筒的外表面固定安装有握把,内筒的内壁固定安装有环板,内筒的内壁设置有螺纹槽,内筒通过螺纹槽螺纹连接有圆盖。
优选的,所述环板为圆环形板体,且环板的外部贴合在内筒的内壁。
优选的,所述握把为长方形柱体,且握把的位置位于外筒的上方。
优选的,所述卡槽的形状大小与拉块的形状大小相同。
优选的,所述拉块的位置位于横槽的内部,拉块的宽度为横槽宽度的三分之二。
优选的,所述握槽的形状为长方形凹槽,握槽的内部与拉块外部的两侧相连通。
优选的,所述挡板为方形环板,挡板的内圈贴合在拉块的外表面,且挡板的外部与横槽的内壁相贴合。
(三)有益效果
与现有技术相比,本实用新型提供了一种彩色沥青搅拌设备,具备以下
有益效果:
1、该彩色沥青搅拌设备,通过设置内筒与外筒配合内槽口与外槽口,用户握住握把并将拉块向外侧进行拉动,随后顺时针转动握把,握把转动带动内筒在外筒的内部进行转动,并将内槽口的位置与外槽口的位置相对应,从而使位于内筒内部的添加剂进入筒体的内部,且因为六个内槽口与六个外槽口均分别为等分设置,因此每次从内筒向筒体内部流入的添加剂的份量均为一致,无需人工手动进行承重,简便了用户的操作步骤,且有效的提高了用户的工作效率。
2、该彩色沥青搅拌设备,通过设置拉块与弹簧配合挡板与横槽,当用户通过握把转动带动内筒在外筒的内部进行转动,直至拉块受到弹簧的复位回弹从而卡止进卡槽的内部,此时内槽口的位置即可与外槽口的位置相对应,用户无需自己手动观察内筒与外筒之间的位置,进而使用户使用的更加便捷。
3、该彩色沥青搅拌设备,通过设置握槽与拉块,当用户需要转动内筒时,用户可以将手指放置在握槽的内部,随后即可将拉块在横槽的内部进行拉动,从而使拉块与卡槽进行分离,此时用户即可转动内筒,从而使用户使用本设备更加的方便。
附图说明

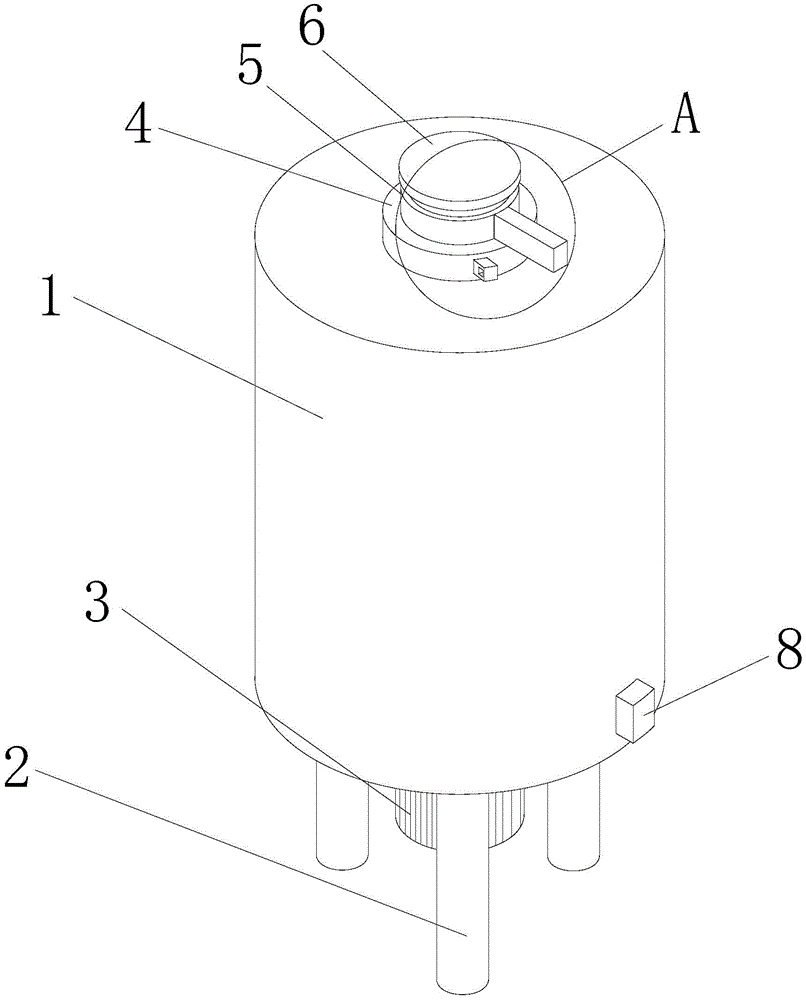

图1为本实用新型的立体结构示意图;
图2为本实用新型图1中外筒的剖视结构示意图;
图3为本实用新型图2中外筒的平面剖视结构示意图;
图4为本实用新型图3中B处的局部放大结构示意图;
图5为本实用新型图2中外筒的平铺结构示意图;
图6为本实用新型图2中A处的局部放大结构示意图。
图中:1筒体、2支撑柱、3搅拌电机、4外筒、41外槽口、5内筒、51握把、52环板、53卡槽、54内槽口、6圆盖、7卡止机构、71拉块、72握槽、73弹簧、74横槽、75挡板、8止板。
具体实施方式
以下结合附图对本实用新型作进一步详细说明,其中相同的零部件用相同的附图标记表示,需要说明的是,下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”、“底面”和“顶面”指的是附图中的方向,词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-6,本实用新型提供一种技术方案:一种彩色沥青搅拌设备,包括筒体1,筒体1为两端封闭的筒体,筒体1用来对彩色沥青进行搅拌,筒体1的下表面固定安装有三个支撑柱,支撑柱2为圆形柱体,三个支撑柱2在筒体1的下表面呈等分设置,筒体1外部的下端设置有搅拌电机3,搅拌电机3由旋转电机与搅拌轴组成,旋转电机的上端固定安装在搅拌轴活动连接在旋转电机的内部,且搅拌轴通过旋转电机带动旋转,搅拌轴的上端贯穿筒体1的下端并延伸至筒体1的内部,筒体1的外表面设置有止板8,止板8为长方形板体,止板8的内端贯穿筒体1的外表面并延伸至筒体1的内部,通过将止板8从筒体1的内部向外拔出即可使筒体1内部的彩色沥青向外部排出。
筒体1的上端设置有外筒4,外筒4为上端开口的筒体,外筒4的下端贯穿筒体1的上表面并延伸至筒体1的内部,且外筒4的外部与筒体1的内部为固定连接,筒体1的外表面设置有卡止机构7,卡止机构7包括拉块71与横槽74,横槽74开设在外筒4的内部,横槽74为长方形凹槽,拉块71为长方形块体,拉块71的内端贯穿外筒4的外表面并延伸至外筒4的内部,且拉块71的位置位于横槽74的内部,拉块71的宽度为横槽74宽度的三分之二,拉块71的位置位于筒体1外部的上方,拉块71的外表面开设有握槽72,握槽72的形状为长方形凹槽,握槽72的内部与拉块71外部的两侧相连通,设置握槽72可以方便用户对拉块71进行拉取,拉块71的外部套接有挡板75,挡板75为方形环板,挡板75的内圈贴合在拉块71的外表面,且挡板75的外部与横槽74的内壁相贴合,挡板75的外端固定连接有弹簧73,弹簧73的外端固定连接在横槽74的内壁,且弹簧73套接在拉块71的外部,外筒4的外表面开设有六个外槽口41,六个外槽口41在外筒4外表面的纵向与横向均为等分设置。
外筒4的内部活动连接有内筒5,内筒5为上端开口的筒体,且内筒5的外部贴合在外筒4的内壁,用户通过内筒5来投放添加剂,内筒5的高度为外筒4高度的三分之四,内筒5的外表面开设有六个内槽口54,且六个内槽口54在内筒5外表面的纵向和横向均为等分设置,内筒5外表面开设有六个卡槽53,卡槽53的形状大小与拉块71的形状大小相同,内筒5的外表面固定安装有握把51,握把51为长方形柱体,且握把51的位置位于外筒4的上方,内筒5的内壁固定安装有环板52,环板52为圆环形板体,且环板52的外部贴合在内筒5的内壁,内筒5的内壁设置有螺纹槽,内筒5通过螺纹槽螺纹连接有圆盖6,通过圆盖6将内筒5的内部进行封闭。
在使用时,
第一步,当用户需要将添加剂投入筒体1的内部时,用户首先将旋钮圆盖6,将圆盖6与内筒5的内部进行分离,此时用户可以将添加剂放入内筒5的内部,并将添加剂放入至刚好淹没环板52,随后用户将圆盖6重新在内筒5的内部旋钮,从而使内筒5的内部闭合。
第二步,此时用户握住握把51并将拉块71向外侧进行拉动,随后顺时针转动握把51,握把51转动带动内筒5在外筒4的内部进行转动,直至拉块71受到弹簧73的复位回弹从而卡止进卡槽53的内部,此时内槽口54的位置与外槽口41的位置相对应,从而使位于内筒5内部的添加剂进入筒体1的内部,且因为六个内槽口54与六个外槽口41均分别为等分设置,因此每次从内筒5向筒体1内部流入的添加剂的份量均为一致,无需人工手动进行承重,简便了用户的操作步骤,且有效的提高了用户的工作效率。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
