技术领域
本实用新型涉及生活设备技术领域，尤其涉及一种可以调节长度的衣叉。
背景技术
衣叉是方便人们将衣服挂在晾衣架上的工具，即当衣服挂在衣架上后，通过衣叉将衣架稳定，再将衣叉向上举起，从而将衣架挂在晾衣架上，但目前使用的衣叉不能调节长度，进而影响人们的使用，因为由于衣架长度的影响不能让人们有效的将衣架挂在晾衣架上，则不方便人们的使用。
为此，我们设计了一种可以调节长度的衣叉。
实用新型内容
本实用新型的目的是为了解决目前衣叉不能调节长度而影响人们使用的问题，而提出的一种可以调节长度的衣叉。
为了实现上述目的，本实用新型采用了如下技术方案：
一种可以调节长度的衣叉，包括底杆，所述底杆的顶部设有连接杆，所述连接杆的顶部设有顶杆，所述顶杆的顶部固定连接有挂夹，所述顶杆的底部固定连接有螺纹杆，所述连接杆和底杆上分别设有与螺纹杆对用的通口和收纳槽，所述底杆和连接杆之间设有螺纹套，所述螺纹套的内侧壁设有与螺纹杆对应的内螺纹，所述螺纹套与底杆的顶部和连接杆的底部转动连接，所述底杆和连接杆之间通过固定框连接，所述螺纹套位于固定框内，所述固定框的一侧设有与螺纹套对应的开口，所述顶杆的底部固定连接有限位管，所述连接杆的顶部设有与限位管对应的环形槽，所述环形槽的内底部固定连接有多根插杆，所述限位管的底部设有与插杆对应的插槽，所述插杆与插槽的内侧壁滑动连接。
优选地，所述螺纹杆的底部固定连接与限位盘。
优选地，所述螺纹套的上下两端均固定连接有连接环，所述底杆的顶部和连接杆的底部均设有与连接环对应的连接槽。
优选地，所述螺纹套的外侧壁等距环绕设有多个手柄。
优选地，所述固定框上插设有插销，所述螺纹套上等距环绕设有多个与插销对应的插口。
优选地，所述插杆的顶部两侧均固定连接有多个滑块，所述插槽的内侧壁设有与滑块对应的滑槽。
本实用新型通过转动螺纹套而带动螺纹杆的上下运动，则螺纹杆就会带动顶杆的上下运动，从而调节了底杆、连接杆和顶杆之间的长度，进而调节人们需要使用衣叉的长度，则方便人们的使用。
附图说明

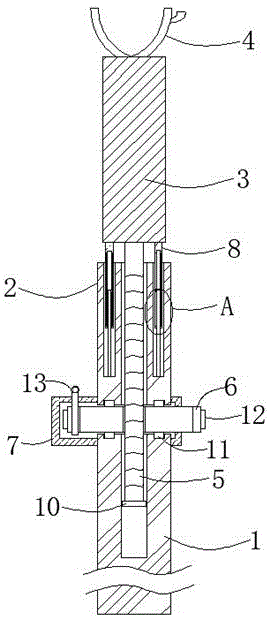

图1为本实用新型提出的一种可以调节长度的衣叉的结构示意图；
图2为图1中A处的放大图。
图中：1底杆、2连接杆、3顶杆、4挂夹、5螺纹杆、6螺纹套、7固定框、8限位管、9插杆、10限位盘、11连接环、12手柄、13插销。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
参照图1-2，一种可以调节长度的衣叉，包括底杆1，底杆1的顶部设有连接杆2，连接杆2的顶部设有顶杆3，顶杆3的顶部固定连接有挂夹4，顶杆3的底部固定连接有螺纹杆5，连接杆2和底杆1上分别设有与螺纹杆5对用的通口和收纳槽，底杆1和连接杆2之间设有螺纹套6，螺纹套6的内侧壁设有与螺纹杆5对应的内螺纹，螺纹杆5的底部固定连接与限位盘10，这样通过限位盘10的作用对螺纹杆5进行限位，螺纹套6与底杆1的顶部和连接杆2的底部转动连接，螺纹套6的上下两端均固定连接有连接环11，底杆1的顶部和连接杆2的底部均设有与连接环11对应的连接槽，这样方便螺纹套6与底杆1和连接杆2的转动连接，螺纹套6的外侧壁等距环绕设有多个手柄12，这样方便人们通过手柄12转动螺纹套6，底杆1和连接杆2之间通过固定框7连接，螺纹套6位于固定框7内，固定框7上插设有插销13，螺纹套6上等距环绕设有多个与插销13对应的插口，这样通过插销13的作用将螺纹套6稳定，进而将螺纹杆5更加的稳定，进而方便人们的稳定使用，固定框7的一侧设有与螺纹套6对应的开口，顶杆3的底部固定连接有限位管8，连接杆2的顶部设有与限位管8对应的环形槽，环形槽的内底部固定连接有多根插杆9，限位管8的底部设有与插杆9对应的插槽，插杆9与插槽的内侧壁滑动连接，插杆9的顶部两侧均固定连接有多个滑块，插槽的内侧壁设有与滑块对应的滑槽，这样方便插杆9与插槽的内侧壁滑动连接，进而通过限位管8的作用保证顶杆3稳定的向上运动。
本实用新型中，当人们需要通过调节衣叉的长度进而方便晾晒衣服时，可以通过手柄12带动螺纹套6的转动，而螺纹套6与底杆1的顶部和连接杆2的底部转动连接，另外螺纹套6的内侧壁设有与螺纹杆5对应的内螺纹，同时螺纹杆5的顶部与顶杆3固定连接，并且顶杆3的底部通过限位管8和插杆9的作用使顶杆3只能上下运动，则随着螺纹套6的转动就会带动螺纹杆5的上下运动，进而调节底杆1、连接杆2和顶杆3之间的长度，进而调节衣叉的长度，方便人们的使用，当人们需要稳定的使用衣叉时，通过插销13与固定框7和螺纹套6的连接防止螺纹套6的转动，进而将其长度稳定，则保证人们在使用时更加稳定。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
