技术领域
本实用新型涉及拐杖领域，特别是一种带有变形功能的新型拐杖。
背景技术
拐杖是一种辅助行走的简单器械，通常是一根木制或金属棍子。拐杖是一种重要的医疗康复辅助用具，分手杖\肘杖\腋杖，其中手杖主要用于轻度需要，例如老年人或登山者，手杖不属于残疾人用品，肘杖属于中度下肢残疾人用品，。腋拐杖是下肢重度残疾者(病残伤残等)的必需品，多数下肢残疾人不得不终身使用腋杖。
在现有的技术中，申请号：201320200724.1，实用新型名称为拐杖的专利中，其装置中杆身上的握把设置使得拐杖在不被使用时可悬挂着放置，更为方便。
然而一般的拐杖结构单一，只能作为日常的普通拐杖使用，在特殊情况下无法进行应对。比如使用腋杖的人群在某些时候仅需要用到手杖，或者使用手杖的人群在特殊情况下需要用到腋杖。这种时候人们无法一同带两种拐杖，而为了解决这一情况，设计一种带有变形功能的新型拐杖是很有必要的。
实用新型内容
本实用新型的目的是为了解决上述问题，设计了一种带有变形功能的新型拐杖。
实现上述目的本实用新型的技术方案为，一种带有变形功能的新型拐杖，包括一号支撑杆，所述一号支撑杆上表面加工有一号圆柱形凹槽，所述一号支撑杆上表面设有一号把手，所述一号把手上表面设有与一号圆柱形凹槽相连通的一号圆形通孔，所述一号圆柱形凹槽内设有自一号圆形通孔伸出的二号支撑杆，所述二号支撑杆上表面设有与一号把手相重叠的二号把手，所述一号支撑杆前表面上端加工有与一号圆柱形凹槽相连通的二号圆形通孔，所述一号支撑杆前表面且位于二号圆形通孔前方设有折型支撑架，所述折型支撑架内侧表面上设有压缩弹簧，所述压缩弹簧上设有自二号圆形通孔伸入一号圆柱形凹槽内的水平限位条，所述二号支撑杆侧表面加工有与水平限位条相匹配的三号圆形通孔。
所述一号支撑杆内设有加强筋。
所述二号把手前表面设有卡扣，所述一号把手前表面设有与卡扣相匹配的卡槽。
所述二号把手上表面设有软胶垫。
所述一号支撑杆下表面设有防滑垫。
利用本实用新型的技术方案制作的一种带有变形功能的新型拐杖，本装置既能作为普通的手杖使用，又能通过改变形状，调整成为腋杖进行使用，方便实用。
附图说明

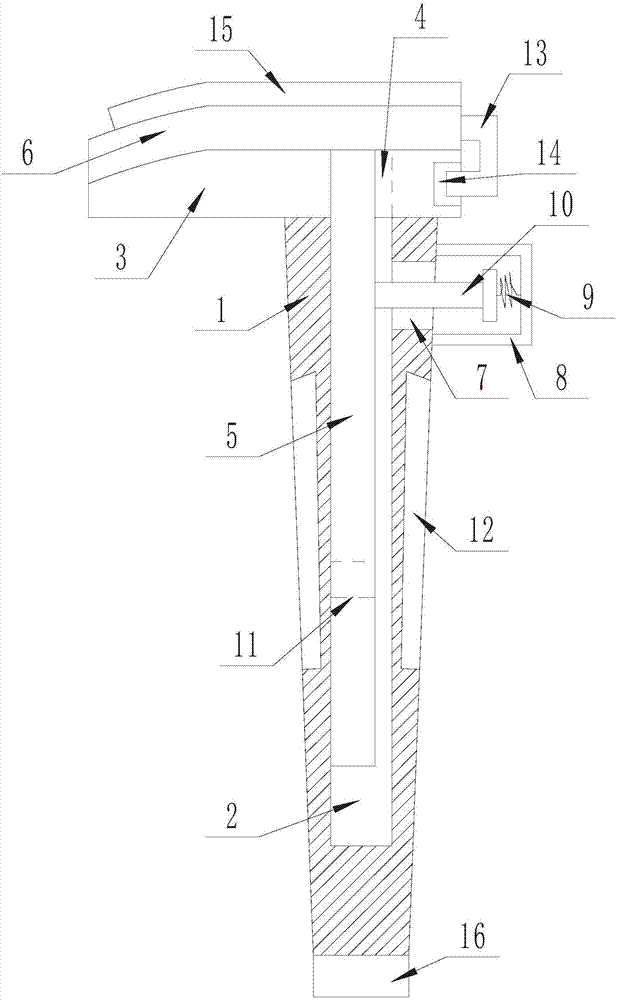

图1是本实用新型所述一种带有变形功能的新型拐杖的结构示意图；
图2是本实用新型所述一种带有变形功能的新型拐杖的变形示意图；
图中，1、一号支撑杆；2、一号圆柱形凹槽；3、一号把手；4、一号圆形通孔；5、二号支撑杆；6、二号把手；7、二号圆形通孔；8、折型支撑架；9、压缩弹簧；10、水平限位条；11、三号圆形通孔；12、加强筋；13、卡扣；14、卡槽；15、软胶垫；16、防滑垫。
具体实施方式
下面结合附图对本实用新型进行具体描述，如图1-2所示，一种带有变形功能的新型拐杖，包括一号支撑杆1，所述一号支撑杆1上表面加工有一号圆柱形凹槽2，所述一号支撑杆1上表面设有一号把手3，所述一号把手3上表面设有与一号圆柱形凹槽2相连通的一号圆形通孔4，所述一号圆柱形凹槽2内设有自一号圆形通孔4伸出的二号支撑杆5，所述二号支撑杆5上表面设有与一号把手3相重叠的二号把手6，所述一号支撑杆1前表面上端加工有与一号圆柱形凹槽2相连通的二号圆形通孔7，所述一号支撑杆1前表面且位于二号圆形通孔7前方设有折型支撑架8，所述折型支撑架8内侧表面上设有压缩弹簧9，所述压缩弹簧9上设有自二号圆形通孔7伸入一号圆柱形凹槽2内的水平限位条10，所述二号支撑杆5侧表面加工有与水平限位条10相匹配的三号圆形通孔11；所述一号支撑杆1内设有加强筋12；所述二号把手6前表面设有卡扣13，所述一号把手3前表面设有与卡扣13相匹配的卡槽14；所述二号把手6上表面设有软胶垫15；所述一号支撑杆1下表面设有防滑垫16。
本实施方案的特点为，首先当一号把手3和二号把手6合在一起的时候，利用卡扣13和卡槽14进行锁定。此时本装置作为手杖使用。手握设有软胶垫15的二号把手6，利用设有防滑垫16的一号支撑杆1进行支撑。当需要使用腋杖的时候，打开卡槽14内的卡扣13，通过二号把手6拉出一号圆柱形凹槽2内的二号支撑杆5，此时当三号圆形通孔11经过二号圆形通孔7的时候，水平限位条10在折型支撑架8上的压缩弹簧9的回复力作用下进入三号圆形通孔11内对二号支撑杆5进行限位固定。此时将设有软胶垫15的二号把手6放在腋下，一号支撑杆1支撑地面，手握一号把手3将本装置作为腋杖进行使用。其中加强筋12起到加强一号支撑杆1强度的作用，本装置既能作为普通的手杖使用，又能通过改变形状，调整成为腋杖进行使用，方便实用。
在本实施方案中，首先当一号把手3和二号把手6合在一起的时候，利用卡扣13和卡槽14进行锁定。此时本装置作为手杖使用。手握设有软胶垫15的二号把手6，利用设有防滑垫16的一号支撑杆1进行支撑。当需要使用腋杖的时候，打开卡槽14内的卡扣13，通过二号把手6拉出一号圆柱形凹槽2内的二号支撑杆5，此时当三号圆形通孔11经过二号圆形通孔7的时候，水平限位条10在折型支撑架8上的压缩弹簧9的回复力作用下进入三号圆形通孔11内对二号支撑杆5进行限位固定。此时将设有软胶垫15的二号把手6放在腋下，一号支撑杆1支撑地面，手握一号把手3将本装置作为腋杖进行使用。其中加强筋12起到加强一号支撑杆1强度的作用。防滑垫16起到防滑的作用。
上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
