技术领域
本实用新型涉及滑轨滑动技术领域，具体为一种新型抽屉滑轨结构。
背景技术
抽屉滑轨装置常被应用于家具及厨具等，公知的滑轨装置利用设于抽屉两侧的滑轨与抽屉锁固，并利用滑轨的钢珠滑片进行推移作动，然而部分家具及厨具想要节省空间，将滑轨隐藏于抽屉底部端面，而非两侧端面，则公知的滑轨装置则无法利用。
中国专利文献号CN201008445Y于2008年1月23日公开了一种新型抽屉，其前板和后板与侧板之间、侧板与底板之间通过片状的连接件固接，底板的宽度大于两侧的侧板之间的距离，从而形成可陷入储物柜竖板的导轨内的凸缘，由于底板的宽度大于两侧的侧板之间的距离，从而形成可陷入储物柜竖板的导轨内的凸缘，凸缘在导轨内滑行就可实现抽屉的打开与关闭，据称，该结构相对现有的抽屉具有结构简单、耐用可靠的优点。
但是设计不能实现节省空间，节省力气，以及安全滑动等功能，因此设计了一种新型抽屉滑轨结构。
实用新型内容
为了克服现有技术方案的不足，本实用新型提供一种新型抽屉滑轨结构，通过横滚柱支撑抽屉底板，同时利用滚动减小了地面板与横滚柱之间相对摩擦，通过固定滑轨上的滑轨挡块有效地避免发生因用力过大抽屉滑出情况，通过滑槽上贴片以及侧面板上凹槽确保滑槽紧密贴合侧面板减小占用体积，同时便于滑槽运动，值得推广。
本实用新型解决其技术问题所采用的技术方案是：一种新型抽屉滑轨结构，包括正面板，所述正面板的表面设置有手抽把，所述正面板后方连接有侧面板，所述正面板与侧面板连接处设置有连接件，所述连接件上设置有接件螺孔，所述侧面板下方连接有底面板，所述侧面板后方连接有后挡板；
所述侧面板下方设置有滑槽盖，所述滑槽盖上表面设置有贴片，所述贴片上设置有贴片孔，所述贴片与滑槽盖连接处设置有卡口，所述贴片远离贴片孔的一端设置有滚柱嵌孔，所述滚柱嵌孔内嵌有横滚柱，所述滑槽盖正下方设置有固定滑轨，所述固定滑轨上表面设置有滑轨挡块，所述固定滑轨侧面连接有滑轨固定件，所述滑轨固定件上设置有固定件螺孔。
作为本实用新型一种优选的技术方案，所述手抽把上套有防滑套。
作为本实用新型一种优选的技术方案，所述侧面板内设置有片状凹槽。
作为本实用新型一种优选的技术方案，所述横滚柱长度大于两滑轨间的长度，横滚柱采用光滑金属制成。
作为本实用新型一种优选的技术方案，所述贴片与侧面板接触处设置有塑料保护层。
作为本实用新型一种优选的技术方案，所述滑轨挡块外包裹一层弹性橡胶。
与现有技术相比，本实用新型的有益效果是：通过横滚柱支撑抽屉底板，同时利用滚动减小了地面板与横滚柱之间相对摩擦，通过固定滑轨上的滑轨挡块有效地避免发生因用力过大抽屉滑出情况，通过滑槽上贴片以及侧面板上凹槽确保滑槽紧密贴合侧面板减小占用体积，同时便于滑槽运动，值得推广。
附图说明

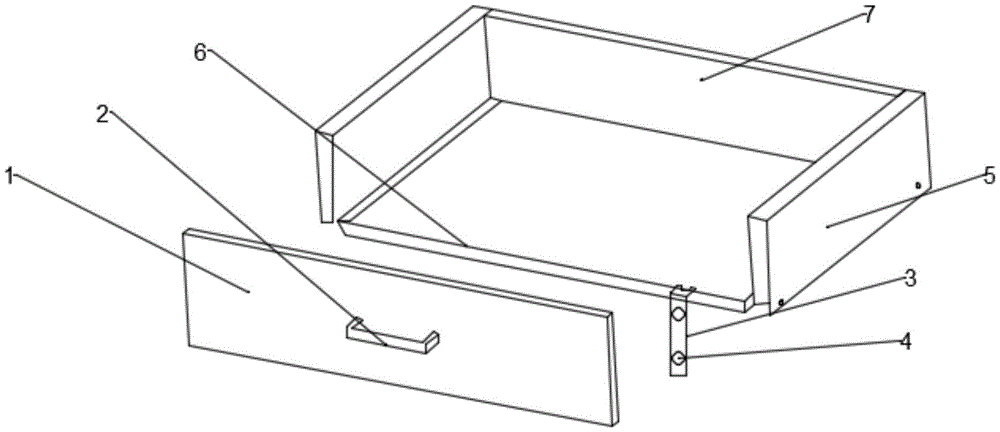

图1为本实用新型结构示意图；
图2为本实用新滑槽与滑轨结构示意图。
图中：1-正面板，2-手抽把，3-连接件，4-接件螺孔，5-侧面板，6-底面板，7-后挡板，8-滑槽盖，9-贴片，10-贴片孔，11-滚柱嵌孔，12-横滚柱，13-卡口，14-固定滑轨，15-滑轨挡块，16-滑轨固定件，17-固定件螺孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
如图1与图2所示，本实用新型提供了一种新型抽屉滑轨结构，包括正面板1，所述正面板1的表面设置有手抽把2，所述正面板1后方连接有侧面板5，所述正面板1与侧面板5连接处设置有连接件3，所述连接件3上设置有接件螺孔4，所述侧面板5下方连接有底面板6，所述侧面板5后方连接有后挡板7；
所述侧面板5下方设置有滑槽盖8，所述滑槽盖8上表面设置有贴片9，所述贴片9上设置有贴片孔10，所述贴片9与滑槽盖8连接处设置有卡口13，所述贴片9远离贴片孔10的一端设置有滚柱嵌孔11，所述滚柱嵌孔11内嵌有横滚柱12，所述滑槽盖8正下方设置有固定滑轨14，所述固定滑轨14上表面设置有滑轨挡块15，所述固定滑轨14侧面连接有滑轨固定件16，所述滑轨固定件16上设置有固定件螺孔17；
本实用新型在使用的时候，手动拉动正面板1上的手抽把2，通过下底面的滑槽盖8表面的贴片9以及与贴片9连接的横滚柱12共同支撑底面板6，随着底面板6移动带动横滚柱12滚动减小了相对摩擦，当抽屉接近全部抽出时，滑轨挡块15挡住滑槽盖8，迫使抽屉停止，然后关闭抽屉时与打开抽屉一致，连接件3起到一个连接以及传动的作用。
如图1所示，本实用新型中所述手抽把2上套有防滑套，增大手与手抽把2摩擦，便于抽拉。
如图1所示，本实用新型中所述侧面板5内设置有片状凹槽，便于贴片孔10在凹槽固定减小占用体积。
如图2所示，本实用新型中所述横滚柱12长度大于两滑轨间的长度，横滚柱12采用光滑金属制成，使得横滚柱12在两凹槽之间不会掉落，同时减小柱体与地面板之间摩擦。
如图2所示，本实用新型中所述贴片9与侧面板5接触处设置有塑料保护层，避免发生贴片9与侧面板5直接接触破坏侧面板5。
如图2所示，本实用新型中所述滑轨挡块5外包裹一层弹性橡胶，增大缓冲效果，避免损坏元件。
本实用新型通过横滚柱支撑抽屉底板，同时利用滚动减小了地面板与横滚柱之间相对摩擦，通过固定滑轨上的滑轨挡块有效地避免发生因用力过大抽屉滑出情况，通过滑槽上贴片以及侧面板上凹槽确保滑槽紧密贴合侧面板减小占用体积，同时便于滑槽运动，值得推广。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
