技术领域
本实用新型涉及一种电梯，尤其涉及一种带折叠座椅的电梯。
背景技术
电梯是指服务于建筑物内若干特定的楼层，其轿厢运行在至少两列垂直于水平面或与铅垂线倾斜角小于15°的刚性轨道运动的永久运输设备。在高层居民楼和办公楼中使用的电梯，由于楼层较高，人们在电梯内等待时间久，会使年龄大的人感到疲惫，无法得到休息，而在电梯内设立座椅，则减少了电梯内部空间，需进一步改善。
实用新型内容
本实用新型的目的在于提供一种带折叠座椅的电梯，以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案：
一种带折叠座椅的电梯，包括电梯箱体、连接柱、手扶杆、吊板、限位条、弹簧销、旋转板、挡条、连接槽、旋钮，所述电梯箱体内壁左右两侧固定有连接柱，所述连接柱末端垂直固定有手扶杆，所述手扶杆底部前后垂直固定有吊板，所述吊板外壁下部固定有竖直方向的限位条，所述吊板内壁上部内侧设有弹簧销，所述吊板底部铰接有旋转板，所述旋转板前后两侧分别连接有挡条和旋钮，所述挡条一端开有矩形连接槽。
在上述技术方案基础上，所述旋转板包括坐板、转轴、矩形块、连接杆、定位槽，所述坐板两端固定有转轴，所述转轴连接与吊板底部，所述转轴末端设有矩形块和连接杆，所述坐板外端侧壁开有半球形定位槽。
在上述技术方案基础上，所述挡条的连接槽与矩形块连接，所述旋钮与连接杆螺纹连接，所述弹簧销与定位槽扣接，所述旋转板旋转角度为90°。
与现有技术相比，本实用新型具有以下优点：本实用新型的旋转板能够90°旋转，在不使用的情况下能够竖直放置，节省电梯内部空间，通过旋转坐板便于人们坐立，使人能够在电梯内等待时能够休息，节省人们体力，非常适合高层住户和办公楼使用。
附图说明

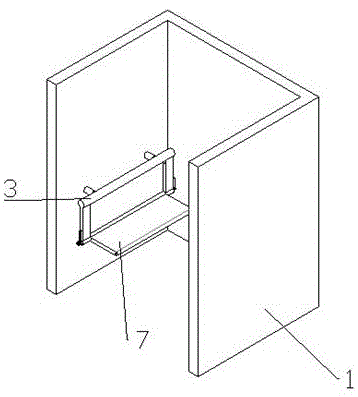

图1为本实用新型外观结构示意图。
图2为本实用新型主视图。
图3为本实用新型吊板与旋转板连接示意图。
图4为本实用新型限位条与弹簧销外观结构示意图。
图5为本实用新型旋转板外观结构示意图。
图6为本实用新型挡条外观结构示意图。
图7为本实用新型旋钮外观结构示意图。
图中：1、电梯箱体，2、连接柱，3、手扶杆，4、吊板，5、限位条，6、弹簧销，7、旋转板，8、挡条，9、连接槽，10、旋钮，11、坐板，12、转轴，13、矩形块，14、连接杆，15、定位槽。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图1-7所示，一种带折叠座椅的电梯，包括电梯箱体1、连接柱2、手扶杆3、吊板4、限位条5、弹簧销6、旋转板7、挡条8、连接槽9、旋钮10，所述电梯箱体1内壁左右两侧固定有连接柱2，所述连接柱2末端垂直固定有手扶杆3，所述手扶杆3底部前后垂直固定有吊板4，所述吊板4外壁下部固定有竖直方向的限位条5，所述吊板4内壁上部内侧设有弹簧销6，所述吊板4底部铰接有旋转板7，所述旋转板7前后两侧分别连接有挡条8和旋钮10，所述挡条8一端开有矩形连接槽9。
所述旋转板7包括坐板11、转轴12、矩形块13、连接杆14、定位槽15，所述坐板11两端固定有转轴12，所述转轴12连接与吊板4底部，所述转轴12末端设有矩形块13和连接杆14，所述坐板11外端侧壁开有半球形定位槽15。
所述挡条8的连接槽9与矩形块13连接，所述旋钮10与连接杆14螺纹连接，所述弹簧销6与定位槽15扣接，所述旋转板7旋转角度为90°，既能节省电梯空间，又能供人们坐立休息。
本实用新型的工作原理：在不使用坐板坐立的情况下，坐板竖直放置，弹簧销与定位槽扣接，节省电梯内部空间；在使用坐板坐立时，旋转坐板顺时针旋转至水平位置，挡条与限位条接触，使坐板无法继续顺时针旋转，供人们坐立休息。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
