技术领域
本实用新型涉及一种鸟类驱赶装置。
背景技术
在农业生产中、道路和电网中，鸟类经常会进入田地或设施，进而造成损失。现有的使用驱鸟剂进行驱鸟效果不佳，使用毒药会伤害鸟类，驯养老鹰等猛禽进行驱鸟成本太高且需要专业人员操作。
现在市场上需要一种，可以有效通过物理手段进行驱鸟、且不伤害鸟类、同时兼顾低成本的装置。
实用新型内容
本实用新型旨在解决上述问题，提供了一种鸟类驱赶装置，可以通过物理手段进行驱鸟，在驱鸟过程中不伤害鸟类，使用成本低。
一种鸟类驱赶装置，其特征在于，包括：底座、电动机一、锥齿轮一、转动轴一、锥齿轮二、轴承一、轴承二、转动箱、空气压缩机、压缩气罐、弹夹、弹簧一、推板、发射管、滑块、硬质气管、弹簧二、电磁阀、高压软管、电动机二、转动轴二和轴承三，所述底座通过轴承二与转动箱转动连接，所述转动箱下方固接有转动轴一，所述转动轴一与锥齿轮二固接，所述转动轴一通过轴承一与底座转动连接，所述底座内安装有电动机一，所述电动机一的输出轴与锥齿轮一连接并驱动其转动，所述锥齿轮一与锥齿轮二啮合，所述转动箱内安装有空气压缩机和压缩气罐，所述空气压缩机通过管道与压缩气罐连接，所述压缩气罐安装有电磁阀，所述电磁阀与高压软管连接，所述高压软管与硬质气管连接，所述硬质气管穿过滑块内部并与滑块固接，所述硬质气管与发射管滑动连接，所述转动箱与电动机二固接，所述电动机二的输出轴与转动轴二连接并驱动其转动，所述转动轴二通过轴承三与转动箱转动连接，所述转动轴二与发射管固接，所述发射管与弹夹可拆卸连接，所述弹夹内部的底部固接有弹簧一，所述弹簧一的另一端与推板固接，所述滑块与发射管滑动连接，所述发射管内固接有弹簧二，所述弹簧二的另一端与滑块固接。
优选的，所述转动箱上方固接有安装架，所述安装架安装有声音传感装置。
优选的，所述转动箱与防尘罩固接，所述防尘罩与发射管固接。
优选的，所述发射管上安装有摄像机。
优选的，所述发射管安装有强光手电。
优选的，所述安装架安装有红外传感器。
本实用新型具有如下优点：通过发射管发射橡胶弹头击打鸟类附近的地面，使鸟类惊吓飞走，可以通过物理手段进行驱鸟，同时在驱鸟过程中不伤害鸟类；本装置制造成本低，且不需要专人外出进行巡逻，使用成本低。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是本实用新型的一种实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图引伸获得其它的实施附图。

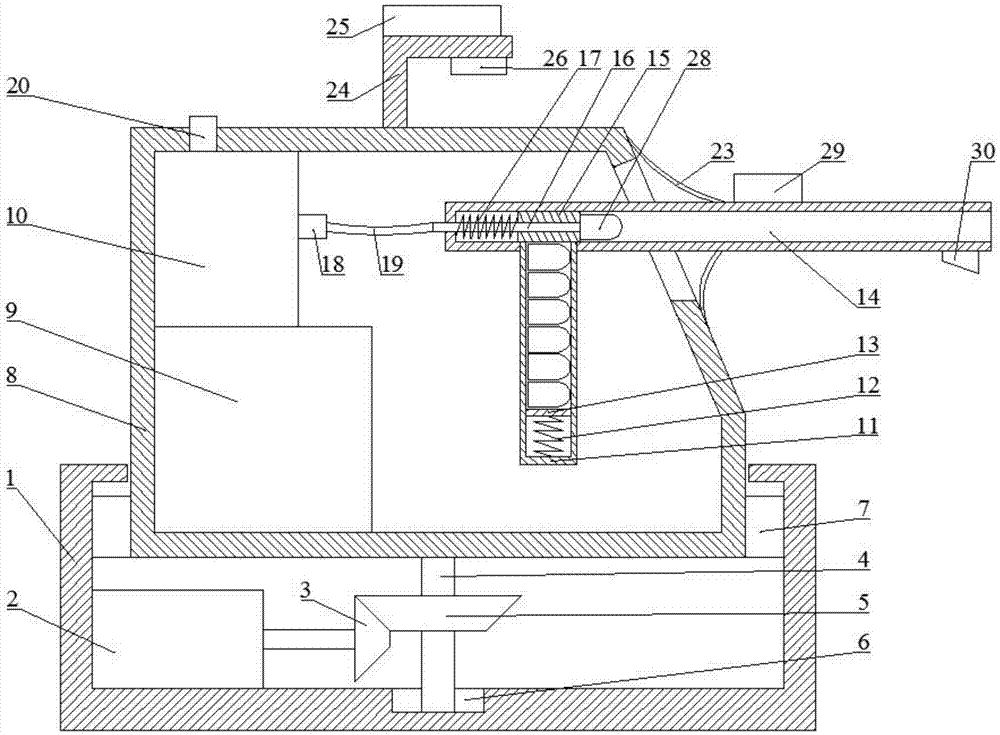

图1：本实用新型的侧视结构示意图；
图2：本实用新型的主视结构示意图；
具体实施方式
下面结合附图和实例对本实用新型作进一步说明：
下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
如图1和图2所示，本实施例提供了一种鸟类驱赶装置，其特征在于，包括：底座1、电动机一2、锥齿轮一3、转动轴一4、锥齿轮二5、轴承一6、轴承二7、转动箱8、空气压缩机9、压缩气罐10、弹夹11、弹簧一12、推板13、发射管14、滑块15、硬质气管16、弹簧二17、电磁阀18、高压软管19、电动机二20、转动轴二21和轴承三22，所述底座1通过轴承二7与转动箱8转动连接，所述转动箱8下方固接有转动轴一4，所述转动轴一4与锥齿轮二5固接，所述转动轴一4通过轴承一6与底座1转动连接，所述底座1内安装有电动机一2，所述电动机一2的输出轴与锥齿轮一3连接并驱动其转动，所述锥齿轮一3与锥齿轮二5啮合，所述转动箱8内安装有空气压缩机9和压缩气罐10，所述空气压缩机9通过管道与压缩气罐10连接，所述压缩气罐10安装有电磁阀18，所述电磁阀18与高压软管19连接，所述高压软管19与硬质气管16连接，所述硬质气管16穿过滑块15内部并与滑块15固接，所述硬质气管16与发射管14滑动连接，所述转动箱8与电动机二20固接，所述电动机二20的输出轴与转动轴二21连接并驱动其转动，所述转动轴二21通过轴承三22与转动箱8转动连接，所述转动轴二21与发射管14固接，所述发射管14与弹夹11可拆卸连接，所述弹夹11内部的底部固接有弹簧一12，所述弹簧一12的另一端与推板13固接，所述滑块15与发射管14滑动连接，所述发射管14内固接有弹簧二17，所述弹簧二17的另一端与滑块15固接。
优选的，所述转动箱8上方固接有安装架24，所述安装架24安装有声音传感装置25。
优选的，所述转动箱8与防尘罩23固接，所述防尘罩23与发射管14固接。
优选的，所述发射管14上安装有摄像机29。
优选的，所述发射管14安装有强光手电30。
优选的，所述安装架24安装有红外传感器26。
具体工作原理：本装置工作时，空气压缩机9将压缩气罐10内充入压缩空气。当发现鸟类时，电动机一2带动转动箱8转动到鸟类的位置，电动机二20带动发射管14调整角度指向鸟类方向。电磁阀18打开，高压气体通过高压软管19再到硬质气管16，然后高压气体喷出，将橡胶弹头28从发射管14射出击打鸟类附近。因为使用橡胶弹头28，所以即使打中鸟类也不会造成太大伤害。射出橡胶弹头28时，高压气体在推动橡胶弹头28时，滑块15因后坐力向发射管14左侧后退，弹簧一12推动推板13将下一发橡胶弹头28向上推到发射管14当中，然后弹簧二17推动滑块15向右复位。此时，电磁阀18关闭，空气压缩机9将压缩气罐10内充入下一次发射用的高压气体。因为橡胶弹头28的数量是有限的，所以夜晚可以使用强光手电30的灯光驱赶鸟类。
本装置可以使用声音传感装置25确定鸟类的位置，以便于将发射管14指向鸟类。同时声音传感装置25可以对声音进行分析，只有遇到鸟类的声音才会发射橡胶弹头28。红外传感器26可以对比目标的大小，只射向鸟类，进一步防止本装置误伤到人。
本装置也可以只使用摄像机29进行观察鸟类位置来控制发射管14的指向。
上面以举例方式对本实用新型进行了说明，但本实用新型不限于上述具体实施例，凡基于本实用新型所做的任何改动或变型均属于本实用新型要求保护的范围。
