技术领域
本实用新型涉及电力设备维护领域，尤其涉及一种电力设备维护的异物拆除器。
背景技术
电力设备包括发电设备和供电设备，如发电机、变压器、水轮机、输电线路、互感器等。随着我国经济的快速发展，电力设备的建设越来越多，对电力设备安全性的要求也越来越高。如果电力设备中出现了异物不能及时处理很容易会导致线路之间的短路，严重会导致电力设备的起火。而如果对其进行停机维护又会严重影响人们的正常生活和工厂的正常作业，造成严重的经济损失。
目前存在的对电力设备上异物进行拆除的方法主要是直接用绝缘杆将异物从电力设备上剥离下来，这个方法不仅难度大，操作复杂，而且存在较大的危险性，拆除异物的效率低，操作不当还可能对电力设备造成损坏，得不偿失，为了解决上述中存在的问题，因此，我们提出一种电力设备维护的异物拆除器。
实用新型内容
本实用新型提出的一种电力设备维护的异物拆除器，解决了电力设备上容易出现异物从而造成危险的问题。
为了实现上述目的，本实用新型采用了如下技术方案：
一种电力设备维护的异物拆除器，包括转轴、传动杆、绝缘杆、伸缩杆和空腔；
转轴顶部均匀固定安装有多个LED照明灯，转轴外壁垂直向下固定安装有3组连接环，连接环外壁通过连接杆等距固定安装有3个旋转刀片，转轴左右侧壁上均垂直向下等距开设有3个通孔，转轴内左右两侧均设有传动杆，传动杆底部贯穿转轴底壁固定安装有绝缘杆，左右两侧传动杆靠近转轴内壁的一侧均垂直向下等距铰接有3组缠绕爪，且缠绕爪贯穿转轴内壁从通孔内伸出转轴外；
绝缘杆顶部固定安装有空腔，空腔内设有第二电机，且第二电机顶部的电机轴贯穿空腔与转轴底部固定连接，绝缘杆内设有第一电机，且第一电机底部通过基座与绝缘杆底部固定连接，第一电机两侧的电机轴末端均贯穿固定连接有主动轮，主动轮顶部齿轮连接有从动轮，且从动轮远离绝缘杆内壁的一侧与传动杆侧壁固定连接，绝缘杆两侧外壁均固定安装有卡槽，卡槽上卡接有卡块，卡块远离卡槽的一侧固定连接有集物盒，绝缘杆底部固定连接有伸缩杆。
优选的，传动杆底部贯穿转轴底壁、空腔和绝缘杆顶壁深入绝缘杆内部。
优选的，伸缩杆由绝缘材料制成。
优选的，伸缩杆底部右侧外壁固定安装有控制开关，控制开关内安装有蓄电池，且LED照明灯、第一电机和第二电机均与控制开关为电性连接。
优选的，缠绕爪底部通过铰接轴与传动杆侧壁铰接，卡块呈T型。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过在转轴上安装有旋转刀片和缠绕爪，且旋转刀片和缠绕爪交错安装，利用第二电机带动转轴的旋转，实现缠绕和清理电力设备上异物一体化功能，缠绕爪先缠绕异物，与缠绕爪一起旋转的旋转刀片对异物进行切割粉碎，不需要人工清理缠绕爪上的异物，节省了人力物力，大大提高了清理异物的效率。
2、本实用新型通过第一电机带动主动轮转动，主动轮带动从动轮上下运动，从而带动传动杆上下往复运动，传动杆向上运动带动与其铰接的缠绕爪向上运动，缠绕爪被通孔抵住向下压，经过旋转刀片切割和粉碎的异物从缠绕爪上掉落下来并进入下方的集物盒中，集物盒可以从绝缘杆上拆卸下来，避免了异物碎片对环境的污染，集物盒自动收集异物节省了人力，增加了该异物拆除器的自动化性能。
3、本实用新型通过在转轴顶部固定安装有多个LED照明灯，方便在夜晚或者光线不好的情况下拆除电力设备上的异物，使该异物拆除器适用于更多复杂的情况下，伸缩杆由绝缘材料制成，防止在操作过程中出现触电的危险，保证工作人员的人身安全，提高了该异物拆除器的安全性。
附图说明

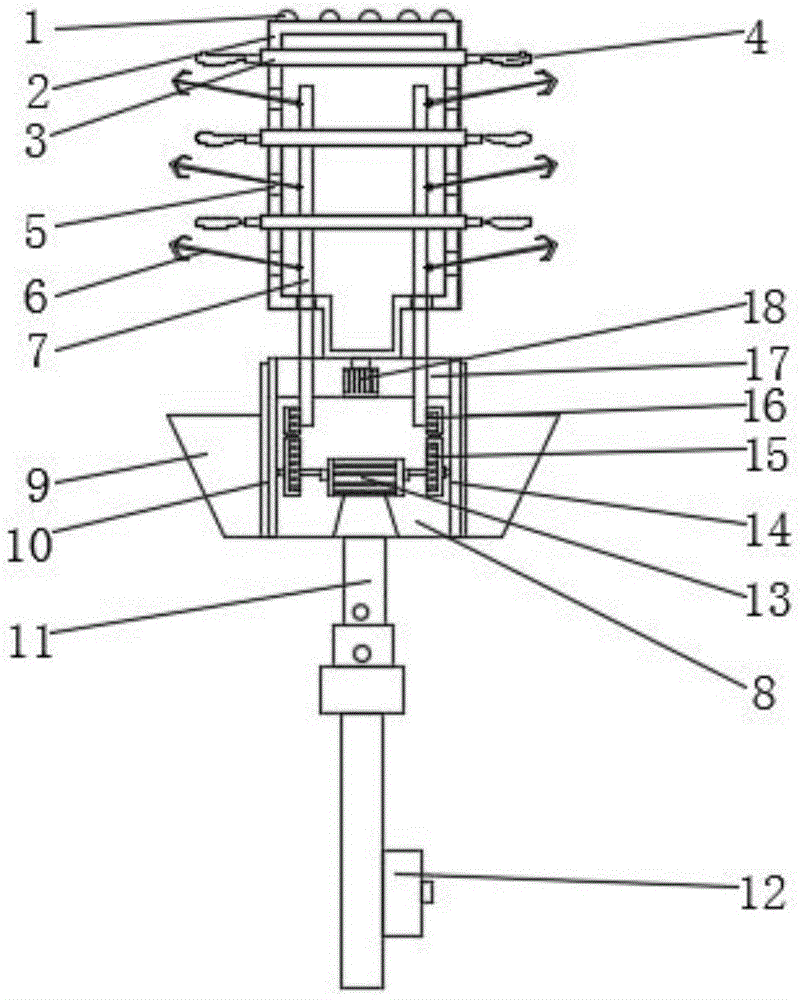

图1为本实用新型提出的一种电力设备维护的异物拆除器的整体结构示意图；
图2为本实用新型提出的一种电力设备维护的异物拆除器的侧视剖面结构示意图；
图3为本实用新型提出的一种电力设备维护的异物拆除器的俯视结构示意图；
图4为本实用新型提出的一种电力设备维护的异物拆除器的卡槽和卡块部分的具体示意图。
图中：1、LED照明灯；2、转轴；3、连接环；4、旋转刀片；5、通孔；6、缠绕爪；7、传动杆；8、绝缘杆；9、集物盒；10、卡块；11、伸缩杆；12、控制开关；13、第一电机；14、卡槽；15、主动轮；16、从动轮；17、空腔；18、第二电机。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-4，一种电力设备维护的异物拆除器，包括转轴2、传动杆7、绝缘杆8、伸缩杆11和空腔17；
转轴2顶部均匀固定安装有多个LED照明灯1，转轴2外壁垂直向下固定安装有3组连接环3，连接环3外壁通过连接杆等距固定安装有3个旋转刀片4，转轴2左右侧壁上均垂直向下等距开设有3个通孔5，转轴2内左右两侧均设有传动杆7，传动杆7底部贯穿转轴2底壁固定安装有绝缘杆8，左右两侧传动杆7靠近转轴2内壁的一侧均垂直向下等距铰接有3组缠绕爪6，且缠绕爪6贯穿转轴2内壁从通孔5内伸出转轴2外；
绝缘杆8顶部固定安装有空腔17，空腔17内设有第二电机18，且第二电机18顶部的电机轴贯穿空腔17与转轴2底部固定连接，绝缘杆8内设有第一电机13，且第一电机13底部通过基座与绝缘杆8底部固定连接，第一电机13两侧的电机轴末端均贯穿固定连接有主动轮15，主动轮15顶部齿轮连接有从动轮16，且从动轮16远离绝缘杆8内壁的一侧与传动杆7侧壁固定连接，绝缘杆8两侧外壁均固定安装有卡槽14，卡槽14上卡接有卡块10，卡块10远离卡槽14的一侧固定连接有集物盒9，绝缘杆8底部固定连接有伸缩杆11。
其中，传动杆7底部贯穿转轴2底壁、空腔17和绝缘杆8顶壁深入绝缘杆8内部。
其中，伸缩杆11由绝缘材料制成。
其中，伸缩杆11底部右侧外壁固定安装有控制开关12，控制开关12内安装有蓄电池，且LED照明灯1、第一电机13和第二电机18均与控制开关12为电性连接。
其中，缠绕爪6底部通过铰接轴与传动杆侧壁铰接，卡块10呈T型。
本实用新型使用时：使用前通过伸缩杆11将该异物拆除器调整到合适的便于操作的长度，将异物拆除器接触电力设备上的异物，通过控制开关12控制第二电机18工作，第二电机18带动转轴2转动，转动的缠绕爪6缠绕住异物，与之一起转动的旋转刀片4对缠绕爪6上的异物进行反复的切割和粉碎，切割完毕后，通过控制开关12控制第一电机13工作，第一电机13带动主动轮15转动，主动轮15带动从动轮16上下运动，从而带动与从动轮16固定连接的传动杆7上下往复运动，传动杆7向上运动带动与其铰接的缠绕爪6向上运动，缠绕爪6被通孔5抵住向下压，被旋转刀片4切割和粉碎的异物从缠绕爪6上掉落下来并进入下方的集物盒9中，拆除完毕后，工作人员将集物盒9从绝缘杆8上拆卸下来，将异物倒出，避免了对环境的污染，若在夜晚或者光线不佳的情况下对异物拆除，可以通过控制开关12打开转轴2顶部的LED照明灯1再进行拆除，整体设计简单，较为实用。
以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
