技术领域
本实用新型涉及一种跳绳装置，尤其涉及一种跳绳辅助装置。
背景技术
儿童在多人跳绳娱乐时，一般需要三个以上的儿童才能进行跳绳娱乐，目前在跳绳娱乐时，通常是两个儿童摇动跳绳，随后其余的儿童进行跳绳娱乐，如此不断的变换，由于跳绳项目是一个非常消耗体力的娱乐活动，儿童在长时间跳绳后，身体易疲劳，且儿童长时间摇动跳绳，手臂容易酸痛，为了防止儿童身体易疲劳，儿童会间歇性的进行跳绳，由于儿童较难使每次摇动跳绳的力气一致，从而会导致摇绳的高度不一致。
实用新型内容
为了克服儿童摇动跳绳使其他的儿童进行跳绳娱乐，通过不断的变换使儿童进行跳绳娱乐，且长时间跳绳身体易疲劳，手臂容易酸痛的缺点，本实用新型的技术问题是：提供一种能够缓解身体疲劳、能够防止手臂酸痛的跳绳辅助装置。
一种跳绳辅助装置，包括有电机、第一皮带轮、第一平皮带、第二皮带轮、第一轴承座、安装架、第一转轴、第三皮带轮、第二平皮带、第四皮带轮、第二轴承座、第一安装板、第二转轴、第二安装板、第三转轴和第三轴承座，安装架内的左侧后部安装有电机，安装架左右部后侧分别嵌有第三轴承座和第二轴承座，第三轴承座内连接有第三转轴，第三转轴的左部连接有第一皮带轮，第三转轴的左端与电机输出轴的右端连接，第三转轴的右端连接有第二安装板，第二安装板上开有第二穿绳孔，第二轴承座内连接有第二转轴，第二转轴的右部连接有第四皮带轮，第二转轴的左端连接有第一安装板，第一安装板上开有第一穿绳孔，安装架内的左右部均安装有第一轴承座，两个第一轴承座之间连接有第一转轴，第一转轴的左部连接有第二皮带轮，第二皮带轮与第一皮带轮之间绕有第一平皮带，第一转轴的右部连接有第三皮带轮，第三皮带轮与第四皮带轮之间绕有第二平皮带。
进一步说明，还包括有弧形座体、滚轮、螺杆和旋钮，安装架后侧面的左部铰接连接有弧形座体，弧形座体的底部均匀间隔的转动式连接有多个滚轮，弧形座体的右部开有螺纹孔，螺纹孔内设有螺杆，螺杆的后端连接有旋钮，安装架后侧面的右部开有螺纹槽，螺杆的前部位于螺纹槽内。
本实用新型的有益效果为：本实用新型通过第二转轴与第三转轴转动分别带动第一安装板与第二安装板转动，第一安装板与第二安装板转动能够带动绳子转动，如此儿童可进行跳绳娱乐，从而不需儿童用手摇动绳子，进而能够防止手臂酸痛，弧形座体能够方便儿童坐在其上进行休息，如此能够缓解儿童身体疲劳，拧动旋钮使螺杆插入螺纹槽内，如此能够对弧形座体进行固定，从而能够防止弧形座体自行移动造成损坏。
附图说明

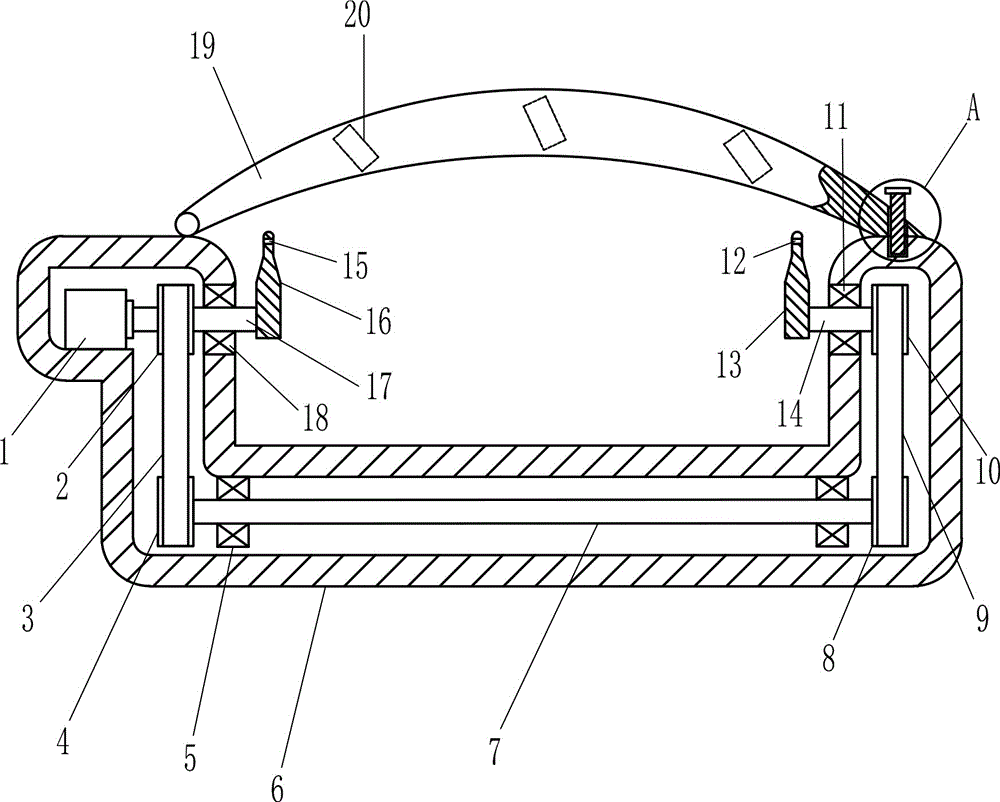

图1为本实用新型的俯视结构示意图。
图2为本实用新型A的放大结构示意图。
图中：1：电机，2：第一皮带轮，3：第一平皮带，4：第二皮带轮，5：第一轴承座，6：安装架，7：第一转轴，8：第三皮带轮，9：第二平皮带，10：第四皮带轮，11：第二轴承座，12：第一穿绳孔，13：第一安装板，14：第二转轴，15：第二穿绳孔，16：第二安装板，17：第三转轴，18：第三轴承座，19：弧形座体，20：滚轮，21：螺纹槽，22：螺纹孔，23：螺杆，24：旋钮。
具体实施方式
现在将参照附图在下文中更全面地描述本实用新型，在附图中示出了本实用新型当前优选的实施方式。然而，本实用新型可以以许多不同的形式实施，并且不应被解释为限于本文所阐述的实施方式；而是为了透彻性和完整性而提供这些实施方式，并且这些实施方式将本实用新型的范围充分地传达给技术人员。
实施例1
一种跳绳辅助装置，如图1-2所示，包括有电机1、第一皮带轮2、第一平皮带3、第二皮带轮4、第一轴承座5、安装架6、第一转轴7、第三皮带轮8、第二平皮带9、第四皮带轮10、第二轴承座11、第一安装板13、第二转轴14、第二安装板16、第三转轴17和第三轴承座18，安装架6内的左侧后部安装有电机1，安装架6通过螺栓连接的方式与电机1连接，安装架6左右部后侧分别嵌有第三轴承座18和第二轴承座11，第三轴承座18内连接有第三转轴17，第三转轴17的左部连接有第一皮带轮2，第三转轴17的左端与电机1输出轴的右端连接，第三转轴17的右端连接有第二安装板16，第三转轴17通过焊接连接的方式与第二安装板16连接，第二安装板16上开有第二穿绳孔15，第二轴承座11内连接有第二转轴14，第二转轴14的右部连接有第四皮带轮10，第二转轴14的左端连接有第一安装板13，第一安装板13上开有第一穿绳孔12，安装架6内的左右部均安装有第一轴承座5，两个第一轴承座5之间连接有第一转轴7，第一转轴7的左部连接有第二皮带轮4，第二皮带轮4与第一皮带轮2之间绕有第一平皮带3，第一转轴7的右部连接有第三皮带轮8，第一转轴7通过焊接连接的方式与第三皮带轮8连接，第三皮带轮8与第四皮带轮10之间绕有第二平皮带9。
实施例2
一种跳绳辅助装置，如图1-2所示，包括有电机1、第一皮带轮2、第一平皮带3、第二皮带轮4、第一轴承座5、安装架6、第一转轴7、第三皮带轮8、第二平皮带9、第四皮带轮10、第二轴承座11、第一安装板13、第二转轴14、第二安装板16、第三转轴17和第三轴承座18，安装架6内的左侧后部安装有电机1，安装架6左右部后侧分别嵌有第三轴承座18和第二轴承座11，第三轴承座18内连接有第三转轴17，第三转轴17的左部连接有第一皮带轮2，第三转轴17的左端与电机1输出轴的右端连接，第三转轴17的右端连接有第二安装板16，第二安装板16上开有第二穿绳孔15，第二轴承座11内连接有第二转轴14，第二转轴14的右部连接有第四皮带轮10，第二转轴14的左端连接有第一安装板13，第一安装板13上开有第一穿绳孔12，安装架6内的左右部均安装有第一轴承座5，两个第一轴承座5之间连接有第一转轴7，第一转轴7的左部连接有第二皮带轮4，第二皮带轮4与第一皮带轮2之间绕有第一平皮带3，第一转轴7的右部连接有第三皮带轮8，第三皮带轮8与第四皮带轮10之间绕有第二平皮带9。
还包括有弧形座体19、滚轮20、螺杆23和旋钮24，安装架6后侧面的左部铰接连接有弧形座体19，弧形座体19的底部均匀间隔的转动式连接有多个滚轮20，弧形座体19的右部开有螺纹孔22，螺纹孔22内设有螺杆23，螺杆23的后端连接有旋钮24，螺杆23通过焊接连接的方式与旋钮24连接，安装架6后侧面的右部开有螺纹槽21，螺杆23的前部位于螺纹槽21内。
当需要使用本实用新型进行玩乐时，儿童先将绳子的一端穿过第一穿绳孔12并固定在第一安装板13上，再将绳子的另一端穿过第二穿绳孔15并固定在第二安装板16上，随后儿童站在合适的位置，然后启动电机1使第三转轴17转动，第三转轴17转动带动第一皮带轮2转动，第一皮带轮2转动通过第一平皮带3使第二皮带轮4转动，第二皮带轮4转动带动第一转轴7转动，第一转轴7转动带动第三皮带轮8转动，第三皮带轮8转动通过第二平皮带9使第四皮带轮10转动，第四皮带轮10转动带动第二转轴14，第二转轴14与第三转轴17转动分别带动第一安装板13与第二安装板16转动，第一安装板13与第二安装板16转动能够带动绳子转动，如此儿童可进行跳绳娱乐，从而不需儿童用手摇动绳子，进而能够防止手臂酸痛，当儿童不跳绳时，儿童关闭电机1，随后儿童将绳子从第一安装板13和第二安装板16上取下即可。
当儿童需要休息时，儿童可以用手拧动旋钮24使螺杆23移出螺纹槽21内，如此能够解除对弧形座体19的固定，随后儿童向后推动弧形座体19经滚轮20移动，当弧形座体19移动至合适位置后，儿童停止移动弧形座体19，随后儿童可以坐在弧形座体19进行休息，如此能够缓解儿童身体疲劳，当不需要使用本实用新型进行跳绳时，儿童推动弧形座体19复位，然后儿童用手拧动旋钮24使螺杆23插入螺纹槽21内，如此能够对弧形座体19进行固定，从而能够防止弧形座体19自行移动造成损坏。
虽然已经参照示例性实施例描述了本实用新型，但是应理解本实用新型不限于所公开的示例性实施例。以下权利要求的范围应给予最宽泛的解释，以便涵盖所有的变型以及等同的结构和功能。
