技术领域
本实用新型涉及一种疏通装置，特别是一种厨房下水道疏通装置。
背景技术
目前，厨房中的下水管道在长时间的使用之后，就会堆积大量的油污，而这些油污很容易就会将下水管道堵塞，堵塞之后就需要进行疏通，现有的疏通方式主要是通过疏通机进行疏通，现有的疏通器主要包括驱动电机和疏通弹簧，具体疏通的时候，首先将疏通弹簧的前端插入于下水管道中，然后通过驱动电机对疏通弹簧进行驱动，使疏通弹簧不断的沿下水管道的方向前行，当疏通弹簧的前端碰触到管道内的油污的时候，利用驱动电机对疏通弹簧的冲击力，将油污打碎，最后再利用水流将打碎后的油污沿下水管道冲走即可，但是，由于现有的疏通机结构较为复杂，疏通弹簧的长度较长，因而制造成本高，通常都在千元以上，因而难以在普通家庭中推广应用。
发明内容
本实用新型要解决的问题是：提供一种结构简单、制造成本低、操作方便和疏通效果好的厨房下水道疏通装置。
为了解决上述问题，本实用新型的厨房下水管道疏通装置，包括：
圆柱形的微型电机；
主轴，设置于微型电机上；
固定于主轴前端面上的疏通盘，所述疏通盘上均布有若干个疏通齿，所述疏通齿的前端为锥形；
锂电池，设置于微型电机内；
开关按钮，固定于微型电机的外壳上，所述微型电机、开关按钮和锂电池相串联；
驱动钢丝，与微型电机固定相连；
以及设均布于微型电机圆周面上的三个以上的导向行走机构。
进一步，本实用新型的厨房下水管道疏通装置，所述导向驱动机构包括：
固定杆，固定于微型电机的圆周面上；
伸缩杆，插入于固定杆中且能沿固定杆的长度方向上下滑动；
挡块，固定于伸缩杆的末端；
轮架，固定于挡块上；
设置于轮架上的轮轴；
固定于轮轴上的行走轮；
以及支撑弹簧，所述支撑弹簧套接于伸缩杆上，所述支撑弹簧的两端分别与挡块和固定杆相连接。
进一步，本实用新型的厨房下水管道疏通装置，所述疏通齿为圆锥形或四棱锥形。
进一步，本实用新型的厨房下水管道疏通装置，所述疏通盘的中轴线与主轴的中轴线位于同一条直线上。
进一步，本实用新型的厨房下水管道疏通装置，所述锂电池以可拆卸方式安装于微型电机内。
进一步，本实用新型的厨房下水管道疏通装置，所述微型电机为防水电机。
本实用新型取得的有益效果是：(1)结构简单，制造成本低；(2)利用钢丝驱动微型电机上的导向行走机构带动整个装置移动，因而阻力小，且行走的过程中，导向行走机构具有导向功能，因而能确保整个装置不会跑偏；(3)行走轮能在伸缩杆的带动下沿固定杆上下滑动，因此，行走轮与微型电机的中轴线的距离可以随下水管道的管径不同而自行调整，从而使整个装置适应不同管径的下水管道，适用范围广。
附图说明

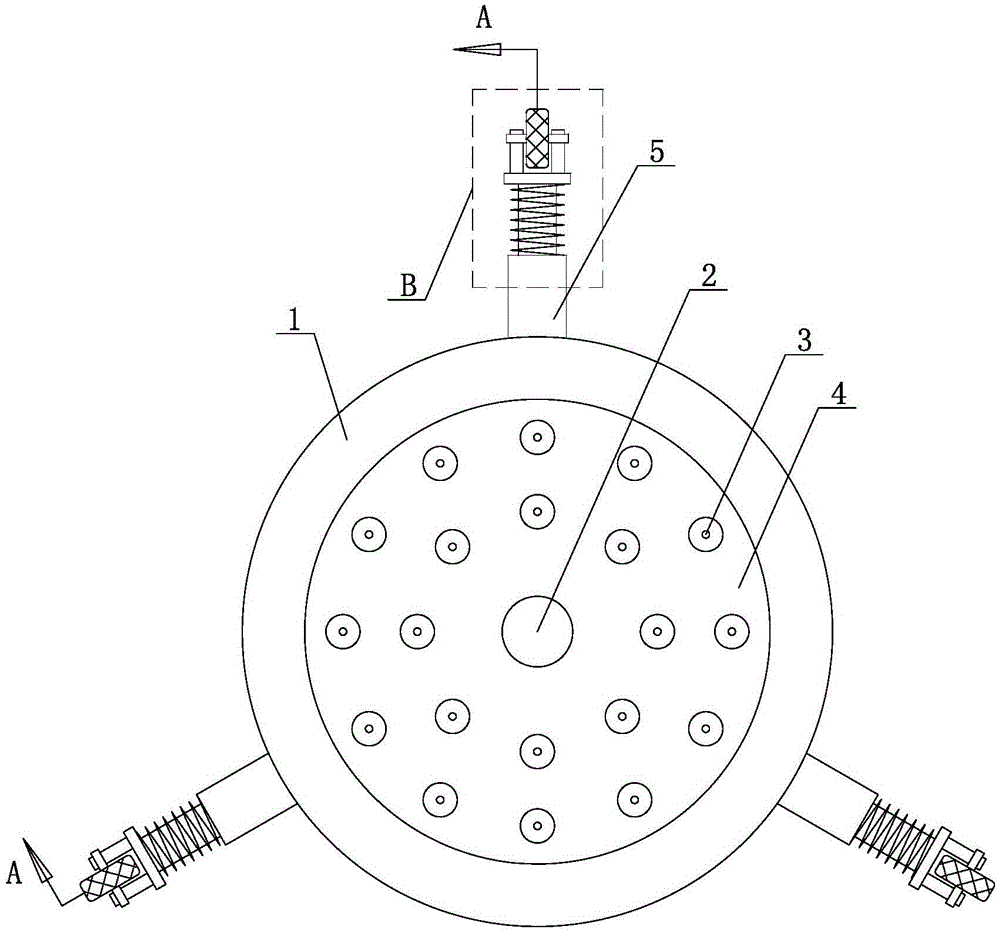

图1是本实用新型的主视图。
图2是图1中的A-A面的剖视图。
图3是图1中B处的放大图。
图中：1、微型电机，2、主轴，3、疏通齿，4、疏通盘，5、固定杆，6、支撑弹簧，
7、伸缩杆，8、行走轮，9、挡块，10、轮架，11、轮轴，12、锂电池，
13、开关按钮，14、驱动钢丝。
具体实施方式
下面结合附图对本实用新型做进一步说明。
如图1、图2和图3所示，是一种厨房下水管道疏通装置，包括圆柱形的微型电机1，微型电机1上设有主轴2，主轴2的前端面上固定有疏通盘4，疏通盘4上均布有若干个疏通齿3，所述疏通齿3的前端为锥形，微型电机1内设有锂电池12，微型电机1的外壳上设有开关按钮13，微型电机1、开关按钮13和锂电池12相串联。
其中，微型电机1是整个疏通装置的主体构件，其它构件均直接或间接的设于微型电机1上，另外微型电机1还是整个疏通装置的驱动构件，锂电池12则是疏通装置的动力源，其主要作用是存储电力能源，按下开关按钮13，微型电机1得电后，锂电池12就会源源不断的给微型电机1提供电力，以确保微型电机1上的主轴2不断转动，主轴2在转动同时，还会带动疏通盘4和疏通齿3不断的转动。
当不需要微型电机1工作的时候，关闭开关按钮13，即可切断锂电池12与微型电机1之间的电路回路，此时，微型电机1即停止工作，主轴2停止转动。
微型电机1上固定连接有驱动钢丝14，微型电机1圆周面上的三个以上的导向行走机构，因此，需要疏通下水管道的时候，首先按下开关按钮13，启动微型电机1，由主轴2带动疏通盘4和疏通齿3不断转动，然后将微型电机1和导向行走机构放入下水管道中，通过驱动钢丝14不断的驱动微型电机1和导向行走机构在下水管道中不断前行，当微型电机1前方的疏通齿3碰触到堵塞下水管道的油污的时候，由于疏通齿3不断的转动，且驱动钢丝14还会给微型电机1、疏通盘4和疏通齿3一个向前的推力，因此疏通齿3就会迅速将油污打碎，完成疏通工作，与现有的疏通机相比，本实施例的厨房下水管道疏通装置，结构简单，制造成本低，而且打碎油污的时候，主要利用疏通齿3的旋转完成，驱动钢丝14的驱动力仅仅起到辅助作用，由于微型电机1的主轴旋转速度较快，因而疏通盘4和疏通齿3的旋转速度也较快，能快速将堵塞下水管道的油污打碎，疏通速度快，疏通效果好。
本实施例的厨房用下水管道疏通装置，所述导向驱动机构包括固定于微型电机1的圆周面上的固定杆5，固定杆5内插入有伸缩杆7，伸缩杆7能沿固定杆5的长度方向自由滑动，伸缩杆7的末端固定有挡块9，挡块9上设有轮架10，轮架10上设有轮轴11，轮轴11上固定有行走轮5，伸缩杆7上还套接有支撑弹簧6，支撑弹簧6的两端分别与挡块9和固定杆5相连接。
由于支撑弹簧6的支撑作用，因此导向行走机构在下水管道内行走的时候，能使行走轮8的外边缘压紧于下水管道的内壁上，另外，由于导向行走机构为三个以上，且均布于微型电机1的圆周面上，因而，行走机构尤其是行走轮8在下水管道内行走以及疏通齿打碎油污的时候，结构可靠，稳定性好，且能避免整个装置在下水管道内发生方向偏移。
此外，由于挡块9和行走轮8能随伸缩杆7沿固定杆5的长度方向自由移动，因此，行走轮8与微型电机1的中轴线之间的距离是可调的，故此，整个装置可以适用于不同管径的下水管道，而且在将整个装置放入到不同管径的下水管道中之后，在支撑弹簧6的弹力作用下，行走轮8的位置可以自行调整，操作起来非常方便，且适用范围广。
本实施例的厨房下水管道疏通装置，疏通齿3为圆锥形。
在其它一些实施例中，疏通齿3还可以为四棱锥形，其功能和疏通效果与圆锥形的疏通锥相同。
本实施例的厨房下水管道疏通装置，疏通盘4的中轴线与主轴2的中轴线位于同一条直线上，因而能进一步提高疏通盘4和疏通齿3在转动过程和疏通过程中的稳定性。
本实施例的厨房下水管道疏通装置，锂电池12以可拆卸方式安装于微型电机1内，因而便于将锂电池12从微型电机中取出，进行充电或更换。
本实施例的厨房下水管道疏通装置，微型电机1为防水电机，以免下水管道中的污水浸入后而发生损坏。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其发明构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
