技术领域
本实用新型涉及会计办公设备领域，具体为一种会计多功能印章。
背景技术
印章，用作印于文件上表示鉴定或签署的文具。现实生活中，支票、单据等办公票据中都需要加盖印章，会计人员会计办公时，需要用不同的印章，个人章和财务章，一般两个印章放在两个不同的地方，当需要切换使用时，非常不便，且两个印章占用空间多，为此，提出一种会计多功能印章。
实用新型内容
本实用新型的目的在于提供一种会计多功能印章，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种会计多功能印章，包括印章盒，所述印章盒的底端开设有两个对称的通孔，印章盒的顶端对称滑动插接有两个滑动杆，滑动杆的侧壁开设有两个凹槽，且滑动杆位于印章盒外的一端通过第一弹簧与印章盒的外顶壁连接，其中一个所述滑动杆位于印章盒内的一端连接有财务章，另一个所述滑动杆位于印章盒内的一端连接有个人章，两个所述滑动杆位于印章盒内相对的侧壁均连接有连接杆的一端，连接杆的另一端滚动连接有楔形块的斜面，两个楔形块相对的侧壁相互连接，其中一个所述楔形块的下端连接有滑动板的一端，滑动板的另一端与印章盒的内底壁滑动连接，所述印章盒的上端面中部固定插接有套筒，套筒位于印章盒外的一端滑动插接有挤压杆，挤压杆位于套筒内的一段滑动套接有第四弹簧，第四弹簧的一端与挤压杆连接，第四弹簧的另一端与套筒的内顶壁连接，所述挤压杆位于套筒内一段的侧壁对称开设有若干个限位槽，且挤压杆位于套筒内一段的侧壁对称连接有两个凸块，所述套筒位于印章盒外一段的侧壁对称滑动插接有U形杆，U形杆位于套筒内的两端均连接有与限位槽相对应的限位杆，所述U形杆位于套筒外竖直一段的侧壁通过第五弹簧与套筒的外侧壁连接，所述套筒和U形杆相对的侧壁均开设有卡槽，卡槽内放置有支撑杆，支撑杆的两端均与卡槽的内壁相抵；
所述套筒位于印章盒内一段的侧壁对称滑动连接有两个与凹槽相对应的卡杆，卡杆位于套筒外的一端滑动套接有第二弹簧，第二弹簧的一端与卡杆连接，第二弹簧的另一端与套筒的外侧壁连接。
优选的，所述限位槽的数目为四个，且均匀对称分布在挤压杆的两侧壁上。
优选的，所述第一弹簧和第五弹簧的数目均为两个。
优选的，所述限位杆上设有橡胶垫。
与现有技术相比，本实用新型的有益效果是：此会计多功能印章结构简单，通过加入挤压杆、凸块和U形杆的组合结构，当需要使用财务章时，向下按动左侧滑动杆，在两个连接杆和楔形块的作用下，右侧滑动杆向上运动，当财务章从通孔中滑出时，手动向下挤压挤压杆，凸块挤压卡杆，使得卡杆与凹槽卡接住，将两个滑动杆固定住，此时手动将支撑杆从卡槽中拿走，在第五弹簧的作用下，限位杆与限位槽卡住，从而将挤压杆固定住，此时再利用财务章蘸印泥进行盖章，因个人章向上运动，使得印泥不与个人章接触，避免印泥浪费，反之当需要使用个人章时，向下按动右侧滑动杆即可，从而实现财务章和个人章随时随地切换使用的效果，非常便捷，同时也节省放置空间。
附图说明

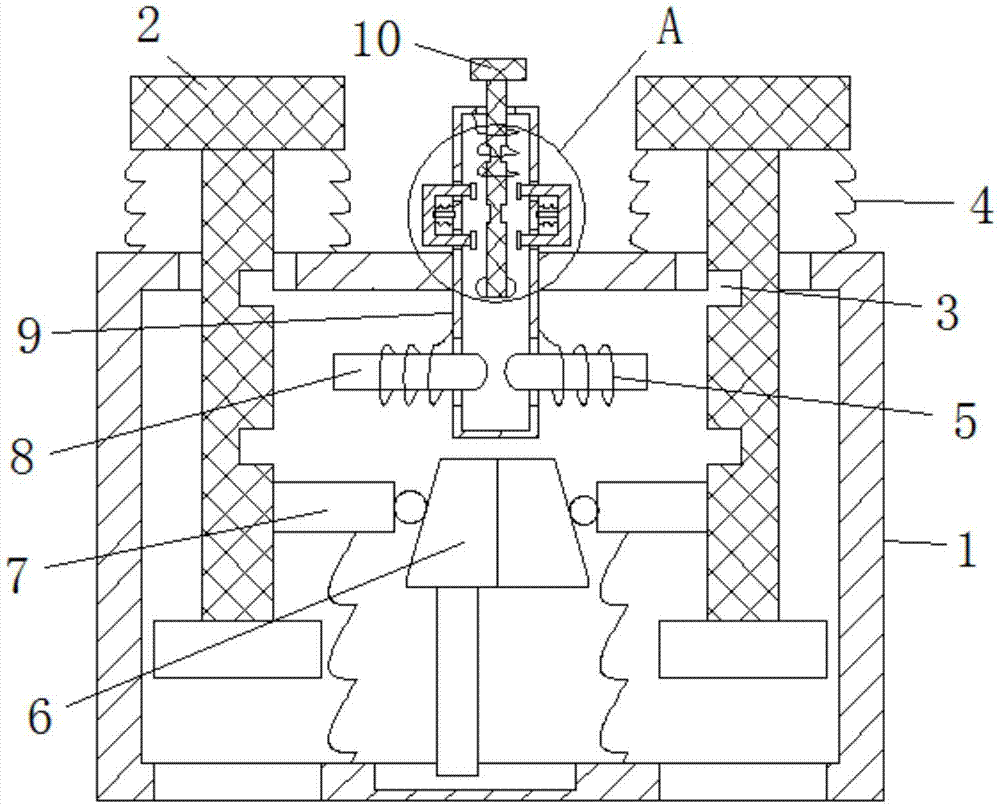

图1为本实用新型结构示意图；
图2为A结构放大示意图。
图中：印章盒1、滑动杆2、凹槽3、第一弹簧4、第二弹簧5、楔形块6、连接杆7、卡杆8、套筒9、挤压杆10、凸块11、支撑杆12、卡槽13、限位杆14、限位槽15、第四弹簧16、U形杆17、第五弹簧18。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，本实用新型提供一种技术方案：
一种会计多功能印章，包括印章盒1，印章盒1的底端开设有两个对称的通孔，印章盒1的顶端对称滑动插接有两个滑动杆2，滑动杆2的侧壁开设有两个凹槽3，且滑动杆2位于印章盒1外的一端通过第一弹簧4与印章盒1的外顶壁连接，其中一个滑动杆2位于印章盒1内的一端连接有财务章，另一个滑动杆2位于印章盒1内的一端连接有个人章，两个滑动杆2位于印章盒1内相对的侧壁均连接有连接杆7的一端，连接杆7的另一端滚动连接有楔形块6的斜面，两个楔形块6相对的侧壁相互连接，其中一个楔形块6的下端连接有滑动板的一端，滑动板的另一端与印章盒1的内底壁滑动连接，印章盒1的上端面中部固定插接有套筒9，套筒9位于印章盒1外的一端滑动插接有挤压杆10，挤压杆10位于套筒9内的一段滑动套接有第四弹簧16，第四弹簧16的一端与挤压杆10连接，第四弹簧16的另一端与套筒9的内顶壁连接，挤压杆10位于套筒9内一段的侧壁对称开设有若干个限位槽15，限位槽15的数目为四个，且均匀对称分布在挤压杆10的两侧壁上，且挤压杆10位于套筒9内一段的侧壁对称连接有两个凸块11，套筒9位于印章盒1外一段的侧壁对称滑动插接有U形杆17，U形杆17位于套筒9内的两端均连接有与限位槽15相对应的限位杆14，限位杆14上设有橡胶垫，U形杆17位于套筒9外竖直一段的侧壁通过第五弹簧18与套筒9的外侧壁连接，套筒9和U形杆17相对的侧壁均开设有卡槽13，卡槽13内放置有支撑杆12，支撑杆12的两端均与卡槽13的内壁相抵，第一弹簧4和第五弹簧18的数目均为两个；
套筒9位于印章盒1内一段的侧壁对称滑动连接有两个与凹槽3相对应的卡杆8，卡杆8位于套筒9外的一端滑动套接有第二弹簧5，第二弹簧5的一端与卡杆8连接，第二弹簧5的另一端与套筒9的外侧壁连接。
工作原理：原始状态下，支撑杆12的两端均与卡槽13的内壁相抵，当需要使用财务章时，向下按动左侧滑动杆2，在两个连接杆7和楔形块6的作用下，右侧滑动杆2向上运动，当财务章从通孔中滑出时，手动向下挤压挤压杆10，凸块11挤压卡杆8，使得卡杆8与凹槽3卡接住，将两个滑动杆2固定住，此时手动将支撑杆12从卡槽13中拿走，在第五弹簧18的作用下，限位杆14与限位槽15卡住，从而将挤压杆10固定住，此时再利用财务章蘸印泥进行盖章，因个人章向上运动，使得印泥不与个人章接触，避免印泥浪费，反之当需要使用个人章时，向下按动右侧滑动杆2即可，从而实现财务章和个人章随时随地切换使用的效果，非常便捷，同时也节省放置空间。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
