技术领域
本实用新型涉及太阳能安装基座技术领域，尤其是涉及一种新型太阳能安装基座。
背景技术
太阳能，是指太阳的热辐射能（参见热能传播的三种方式:辐射），主要表现就是常说的太阳光线。在现代一般用作发电或者为热水器提供能源，常规的安装基座稳定性不够，导致太阳能与基座之间连接不够稳固，再是基座的整体重量较重，导致在拆除和移动时较为麻烦。
实用新型内容
为了解决目前安装基座与太阳能之间的连接性差和基座重量过重，不便于拆装的问题，本实用新型的目的是提供一种新型太阳能安装基座。
为了实现上述目的，本实用新型采用如下技术方案：一种新型太阳能安装基座，所述新型太阳能安装基座包括：
基座板，所述基座板上方中间通过锻焊方式垂直焊接有立板，且所述立板右面前后两侧边缘位置均垂直焊接有侧板，两块所述侧板内壁靠右侧均从上至下开有边槽，且两块所述侧板之间靠右侧均垂直插接有插板，所述插板前后两侧分别插入两个所边槽内，且所述插板上方中间固定有握杆，所述立板内壁和两块所述侧板内壁均粘结有内垫；
底座，所述底座上方开设有通槽，且所述底座包括面板、横管、塞子、底板以及L型板，所述面板水平焊接于通槽内壁上方靠右侧，且所述面板上表面中心开有圆孔，所述横管插接于底座右面后下角并与通槽内部相通，且所述塞子塞入横管管口并将其封闭，所述底板水平固定于底座下端，且所述L型板焊接于底座上表面左侧边缘位置，所述面板长度为通槽内壁长度三分之一。
优选的，两块所述侧板底部均与基座板上表面中部前后侧焊接固定。
优选的，所述立板左面中间开设有两个上下平行的固定孔。
优选的，两块所述侧板外表面均开设有插孔，且两个所述插孔内均拧入有与其螺纹连接的螺杆，所述螺杆末端穿过内垫并平行于内垫内表面。
优选的，所述基座板上表面靠右侧开设有通孔，且所述基座板下表面前后两侧边缘均熔接有密封条，所述基座板左侧开设有插槽。
优选的，所述L型板末端插入插槽内，并使得所述底座贴合于基座板下方，且两条所述密封条分别嵌入于通槽内壁上方前后侧并贴合于面板左面前后侧，且所述圆孔与通孔处于同一垂直水平线上并相互连通。
与现有技术相比，本实用新型实现的有益效果：将太阳能支架杆的末端直接插入侧板和立板之间，通过其中的内垫能够起到保护作用，减少摩擦，将插板插入边槽内，这样便可以将两个侧板相连在一起，并提高其整体强度，再通过立板中的两个固定孔，使用者拧入螺丝在固定孔内使得太阳能的支架杆加固在立板上，将螺杆向侧板内部持续拧入，使得螺杆的末端与支架杆表面接触，这样能够加强支架杆在侧板内的稳固性，将其挤压固定，避免摇晃，同时也有效提高了太阳能与基座板之间的连接性；
向通槽内注入水或者加入砂石，增加整个底座的重量，同时也有利于提高基座板的底部重心，将两个密封条分别嵌入在通槽的内壁前后侧上方位置，增加底座和基座板之间的密封性，在通孔和圆孔内拧入同一根螺丝，这样可以增加底座与基座板的固定性，需要拆卸基座板时，将底座从基座板中拆除，减轻基座板的重量，再将塞子从横管中拔出，使得通槽内的水通过横管排出，而如果加入的是砂石便可以直接将其从通槽内倒出，这样可以减轻整个底座的重量，有效提高了使用者日后拆装或移动的便捷性。
附图说明
以下结合附图和具体实施方式来进一步详细说明本实用新型：

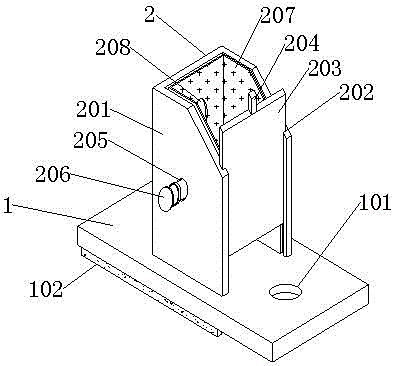

图1为本实用新型的基座板和立板立体结构示意图；
图2为本实用新型的整体侧视平面结构示意图；
图3为本实用新型的底板立体结构示意图。
图中标记：1-基座板；101-通孔；102-密封条；103-插槽；2-立板；201-侧板；202-边槽；203-插板；204-握杆；205-插孔；206-螺杆；207-内垫；208-固定孔；3-底座；301-通槽；302-面板；303-圆孔；304-横管；305-塞子；306-底板；307-L型板。
具体实施方式
以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效。
请参阅图1至图3须知，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”以及“右”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。
为了实现上述目的，本实用新型采用如下技术方案：一种新型太阳能安装基座，新型太阳能安装基座包括：
基座板1，基座板1上方中间通过锻焊方式垂直焊接有立板2，且立板2右面前后两侧边缘位置均垂直焊接有侧板201，两块侧板201内壁靠右侧均从上至下开有边槽202，且两块侧板201之间靠右侧均垂直插接有插板203，插板203前后两侧分别插入两个所边槽202内，且插板203上方中间固定有握杆204，立板2内壁和两块侧板201内壁均粘结有内垫207，两块侧板201底部均与基座板1上表面中部前后侧焊接固定，立板2左面中间开设有两个上下平行的固定孔208，两块侧板201外表面均开设有插孔205，且两个插孔205内均拧入有与其螺纹连接的螺杆206，螺杆206末端穿过内垫207并平行于内垫207内表面；
具体的，使用者先握住握杆204将插板203从两个侧板201中的边槽202内抽出，在将需要安装的太阳能支架杆的末端直接插入侧板201和立板2之间，通过其中的内垫207能够起到保护作用，减少摩擦，随后，将插板203重新插入两个侧板201之间的边槽202内，这样便可以将两个侧板201相连在一起，并提高其整体强度，随后，使用者再通过立板2中的两个固定孔208，使用者在固定孔208内拧入螺丝，并慢慢拧紧使得太阳能的支架杆牢牢挤压固定在立板2上，而通过两个侧板201外表面的螺杆206，使用者先在螺杆206的末端套入橡胶套，避免刮花支架杆，再将螺杆206向侧板201内部持续拧入，使得螺杆206的末端与支架杆表面接触，这样能够加强支架杆在侧板201内的稳固性，将其挤压固定，避免摇晃，同时也有效提高了太阳能与基座板1之间的连接性；
底座3，底座3上方开设有通槽301，且底座3包括面板302、横管304、塞子305、底板306以及L型板307，面板302水平焊接于通槽301内壁上方靠右侧，且面板302上表面中心开有圆孔303，横管304插接于底座3右面后下角并与通槽301内部相通，且塞子305塞入横管304管口并将其封闭，底板306水平固定于底座3下端，且L型板307焊接于底座3上表面左侧边缘位置，面板302长度为通槽301内壁长度三分之一，基座板1上表面靠右侧开设有通孔101，且基座板1下表面前后两侧边缘均熔接有密封条102，基座板1左侧开设有插槽103，L型板307末端插入插槽103内，并使得底座3贴合于基座板1下方，且两条密封条102分别嵌入于通槽301内壁上方前后侧并贴合于面板302左面前后侧，且圆孔303与通孔101处于同一垂直水平线上并相互连通；
具体的，通过底座3中的通槽301，使用者可以向通槽301内注入水或者加入砂石，增加整个底座3的重量，同时也有利于提高基座的底部重心，然后，使用者再将底座3中的L型板307末端插入插槽103内，再将两个密封条102分别嵌入在通槽301的内壁前后侧上方位置，增加底座3和基座板1之间的密封性，通过面板302中与通孔101相通的圆孔303，使用者固定好底座3后，便可以再通孔101和圆孔303内拧入同一根螺丝，这样可以增加底座3与基座的固定性，并且通过底座3和底板306能够起到支撑整个基座板1的作用，而在需要拆卸基座板1时，先将底座3从基座板1中拆除，并将塞子305从横管304中拔出，使得通槽301内的水通过横管304排出，而如果加入的是砂石便可以直接将其从通槽301内倒出即可，这样可以减轻整个底座3的重量，有效提高了使用者日后拆装或移动的便捷性。
上述实施例仅例示性说明本实用新型的原理及其功效，而非用于限制本实用新型。任何熟悉此技术的人士皆可在不违背本实用新型的精神及范畴下，对上述实施例进行修饰或改变。因此，举凡所属技术领域中具有通常知识者在未脱离本实用新型所揭示的精神与技术思想下所完成的一切等效修饰或改变，仍应由本实用新型的权利要求所涵盖。
