技术领域
本实用新型涉及放顶煤采煤技术领域，尤其涉及一种放顶煤支架的放煤口照明装置。
背景技术
放顶煤采煤法是在开采厚煤层时，沿煤层的底板或煤层某一厚度范围内的底部布置一个采煤工作面，用综合机械化方式进行回采，利用矿山压力的作用或辅以松动爆破等方法，使顶煤破碎成散体后，由支架后方或上方的放煤口放出，并由刮板运输机运出工作面。
由于放煤口位置的灰尘大且位于支架后方，视觉效果差，常需要配备有探照灯进行照明，现有技术中使用的探照灯一般由的灯座和灯罩构成，但是其灯罩与灯座之间一般采用卡接，密封性能差，长时间在放煤口的环境下使用，对探照灯的损伤大。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种放顶煤支架的放煤口照明装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种放顶煤支架的放煤口照明装置，包括探照灯，所述探照灯设置有相适配的灯座和灯罩，所述灯罩靠近灯座的一侧呈圆筒状结构，且灯罩远离灯座的一侧外壁呈弧形结构，所述灯座靠近灯罩的一侧固定有定位环，且灯罩靠近灯座的一侧内壁与定位环的圆周外壁螺纹连接，所述灯座靠近灯罩的一侧外壁固定有限位环，且限位环的圆周内壁固定有环状结构的硅胶垫，所述硅胶垫的圆周内壁与灯罩的圆周外壁螺纹连接。
优选的，所述灯座的外部设置有环状结构的固定架，且固定架的两端内壁均通过阻尼转轴转动连接有固定杆，两个固定杆的一端分别与灯座的两端外壁固定连接。
优选的，所述灯座的顶部设置有安装架，且安装架的底部通过阻尼转轴转动连接有连接件，连接件的底端与的灯座的顶部固定连接。
优选的，所述限位环的外径与灯座的外径相同。
优选的，所述灯罩的外壁螺纹连接有圆筒状结构的盖板。
优选的，所述盖板靠近灯座的一侧外壁固定有环状结构的凸块，且凸块的一侧与硅胶垫之间接触。
优选的，所述凸块远离盖板的一侧外壁呈弧形结构。
本实用新型的有益效果为：
1)装置设置有相适配的灯座和灯罩构成探照灯，且灯座靠近灯罩的一侧设置有定位环，使灯罩内圈与定位环的外部螺纹连接，从而使灯罩固定稳定，并在灯座一侧位于灯罩的外圈固定有限位环，限位环的内壁固定有环状结构的硅胶垫，硅胶垫的内圈设置有螺纹槽与灯罩的外部螺纹连接，从而利用硅胶垫提高灯罩与灯座之间的密封性，以降低照明装置的受损，延长设备的使用寿命。
2)装置在灯座的外部设置有环状结构的固定架，灯座两端与固定架之间通过固定杆转动连接，且固定架顶端通过连接件与安装架转动连接，从而在利用安装架将探照灯固定于支架上后，可方便调整探照灯的照明方向，以适应实际的需求。
3)装置在灯座靠近灯罩的一侧设置有盖板，盖板与灯罩的外部螺纹连接，以在不使用探照灯的时候避免灯罩表面沾染灰尘，进一步的，在盖板与灯座对应的位置设置有环状结构的凸块，合上盖板的时候，凸块挤压硅胶垫以进一步增强密封性，从而提高照明装置在放顶煤采煤时的使用效果。
附图说明
图1为本实用新型提出的一种放顶煤支架的放煤口照明装置的整体结构示意图；
图2为本实用新型提出的一种放顶煤支架的放煤口照明装置的侧视结构示意图；

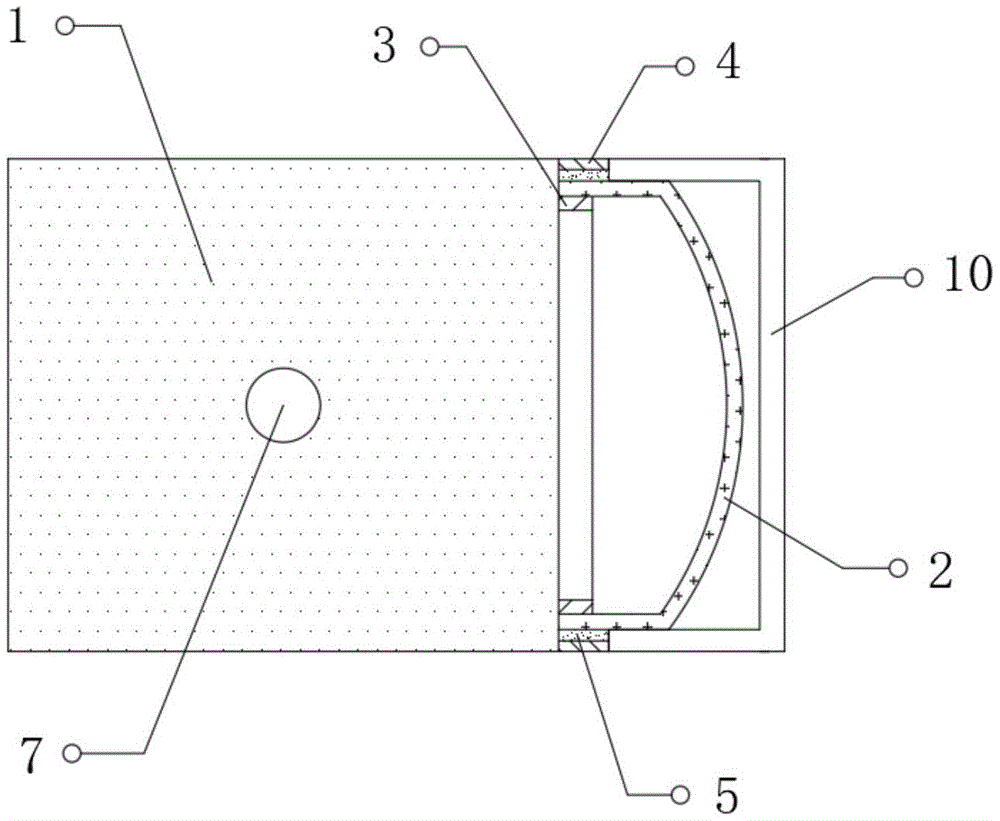

图3为本实用新型实施例1提出的一种放顶煤支架的放煤口照明装置的探照灯结构示意图；
图4为本实用新型实施例2提出的一种放顶煤支架的放煤口照明装置的探照灯结构示意图；
图5为本实用新型实施例2提出的一种放顶煤支架的放煤口照明装置的A部分放大结构示意图。
图中：1灯座、2灯罩、3定位环、4限位环、5硅胶垫、6固定架、7固定杆、8安装架、9连接件、10盖板、11凸块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
实施例1
参照图1-3，一种放顶煤支架的放煤口照明装置，包括探照灯，探照灯设置有相适配的灯座1和灯罩2，灯罩2靠近灯座1的一侧呈圆筒状结构，且灯罩2远离灯座1的一侧外壁呈弧形结构，灯座1靠近灯罩2的一侧固定有定位环3，且灯罩2靠近灯座1的一侧内壁与定位环3的圆周外壁螺纹连接，灯座1靠近灯罩2的一侧外壁固定有限位环4，且限位环4的圆周内壁固定有环状结构的硅胶垫5，硅胶垫5的圆周内壁与灯罩2的圆周外壁螺纹连接。
本实用新型中，灯座1的外部设置有环状结构的固定架6，且固定架6的两端内壁均通过阻尼转轴转动连接有固定杆7，两个固定杆7的一端分别与灯座1的两端外壁固定连接，灯座1的顶部设置有安装架8，且安装架8的底部通过阻尼转轴转动连接有连接件9，连接件9的底端与的灯座1的顶部固定连接，限位环4的外径与灯座1的外径相同，灯罩2的外壁螺纹连接有圆筒状结构的盖板10，盖板10的外径与限位环4的外径相同。
工作原理：装置设置有相适配的灯座1和灯罩2构成探照灯，且灯座1靠近灯罩2的一侧设置有定位环3，使灯罩2内圈与定位环3的外部螺纹连接，从而使灯罩2固定稳定，并在灯座1一侧位于灯罩2的外圈固定有限位环4，限位环4的内壁固定有环状结构的硅胶垫5，硅胶垫5的内圈设置有螺纹槽与灯罩2的外部螺纹连接，从而利用螺纹连接的硅胶垫5提高灯罩2与灯座1之间的密封性，以降低照明装置的受损，延长设备的使用寿命；
装置在灯座1的外部设置有环状结构的固定架6，灯座1两端与固定架6之间通过固定杆7转动连接，且固定架6顶端通过连接件9与安装架8转动连接，从而在利用安装架5将探照灯固定于支架上后，可方便调整探照灯的照明方向，以适应实际的需求。
实施例2
参照图1-2和图4-5，一种放顶煤支架的放煤口照明装置，盖板10靠近灯座1的一侧外壁固定有环状结构的凸块11，且凸块11的一侧与硅胶垫5之间接触，凸块11远离盖板10的一侧外壁呈弧形结构。
工作原理：装置在灯座1靠近灯罩2的一侧设置有盖板10，盖板10与灯罩2的外部螺纹连接，以在不使用探照灯的时候避免灯罩2表面沾染灰尘，进一步的，在盖板10与灯座1对应的位置设置有环状结构的凸块11，合上盖板10的时候，凸块11挤压硅胶垫5以进一步增强密封性，从而提高照明装置在放顶煤采煤时的使用效果。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
