技术领域
本实用新型涉及一种清洗装置，特别涉及一种便于携带的键盘清洗装置，属于机械设备技术领域。
背景技术
现有技术中，由于计算机的广泛应用，所述计算机外设设备日益增加，其中，较为重要的一个外设就是键盘，键盘在使用一段时间后，键帽和键盘表面会附着有很多灰尘，不仅会影响键盘的美观，通过也会影响人的使用，所以本实用新型提出一种便于携带的键盘清洗装置。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种便于携带的键盘清洗装置，本装置通过设置有U型卡槽和卡块，能够通过U型卡槽和卡块卡住键盘上的键帽，在通过一号把手上移连接杆，从而取下键帽，此种设计，能够方便取下键帽，节省了人力，通过设置有毛刷，能够对键盘和键帽的表面进行清扫，通过设置有小型风机和鼓风口，能够通过小型风机吹风对键盘表面和键帽表面进行吹扫，使得键盘的清洗更加具有效率，且本装置结构简单，造型小巧，十分便于携带。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种便于携带的键盘清洗装置，包括外壳，所述外壳下端连接有一号连接杆，所述一号连接杆下方连接有U型卡槽，所述U型卡槽下端一侧连接有卡块，所述外壳一侧连接有若干横杆，所述横杆之间连接有竖杆，所述外壳表面上连接有若干铰链，所述外壳通过铰链连接有侧盖，所述侧盖上设置有一号把手，所述外壳另一侧连接有刷板，所述刷板一侧连接有若干毛刷，所述外壳上端表面设置有若干螺纹圈，所述外壳通过螺纹圈连接有连接柱，所述连接柱上方连接有鼓风口。
作为本实用新型的一种优选技术方案，所述U型卡槽的内侧设置有软垫，所述卡块为圆柱形，且所述卡块与U型卡槽下端固定连接。
作为本实用新型的一种优选技术方案，所述竖杆上套设有防滑套，所述防滑套采用绝缘橡胶制成。
作为本实用新型的一种优选技术方案，所述刷板上设置有若干卡槽，所述刷板通过卡槽连接有插板，所述插板一侧连接有保护壳，所述保护壳为中空结构。
作为本实用新型的一种优选技术方案，所述连接柱为中空结构，所述连接柱通过外壳内的风管连接有小型风机，所述小型风机两侧通过若干连接板与连接板卡块连接，所述连接板卡块固定安装在外壳内壁上。
作为本实用新型的一种优选技术方案，所述侧盖内设置有蓄电池，所述外壳一侧设置有按钮，所述按钮通过侧盖内的蓄电池与小型风机电性连接。
本实用新型所达到的有益效果是：本装置通过设置有U型卡槽和卡块，能够通过U型卡槽和卡块卡住键盘上的键帽，在通过一号把手上移连接杆，从而取下键帽，此种设计，能够方便取下键帽，节省了人力，通过设置有毛刷，能够对键盘和键帽的表面进行清扫，通过设置有小型风机和鼓风口，能够通过小型风机吹风对键盘表面和键帽表面进行吹扫，使得键盘的清洗更加具有效率，且本装置结构简单，造型小巧，十分便于携带。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

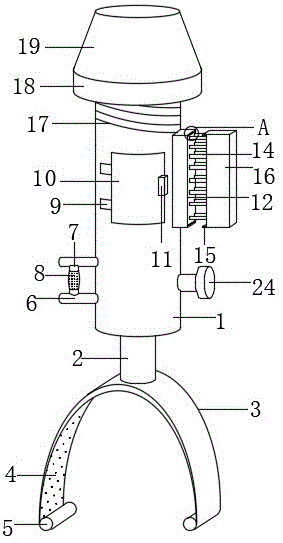

图1是本实用新型的结构示意图；
图2是本实用新型A处放大结构示意图；
图3是本实用新型的内部结构示意图。
图中：1、外壳；2、一号连接杆；3、U型卡槽；4、软垫；5、卡块；6、横杆；7、竖杆；8、防滑套；9、铰链；10、侧盖；11、一号把手；12、刷板；13、卡槽；14、毛刷；15、插板；16、保护壳；17、螺纹圈；18、连接柱；19、鼓风口；20、风管；21、小型风机；22、连接板；23、连接板卡块；24、按钮。
具体实施方式
以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。
实施例1
如图1-3所示，一种便于携带的键盘清洗装置，包括外壳1，外壳1下端连接有一号连接杆2，一号连接杆2下方连接有U型卡槽3，U型卡槽3下端一侧连接有卡块5，外壳1一侧连接有若干横杆6，横杆6之间连接有竖杆7，外壳1表面上连接有若干铰链9，外壳1通过铰链9连接有侧盖10，侧盖10上设置有一号把手11，外壳1另一侧连接有刷板12，刷板12一侧连接有若干毛刷14，外壳1上端表面设置有若干螺纹圈17，外壳1通过螺纹圈17连接有连接柱18，连接柱18上方连接有鼓风口19，能够聚拢气流，使得气流的冲击力更大，增加了清扫的效率。
U型卡槽3的内侧设置有软垫4，卡块5为圆柱形，且卡块5与U型卡槽3下端固定连接，竖杆7上套设有防滑套8，能够使得本装置在使用时更加方便，防滑套8采用绝缘橡胶制成，刷板12上设置有若干卡槽13，刷板12通过卡槽13连接有插板15，插板15一侧连接有保护壳16，保护壳16为中空结构，连接柱18为中空结构，连接柱18通过外壳1内的风管20连接有小型风机21，小型风机21两侧通过若干连接板22与连接板卡块23连接，连接板卡块23固定安装在外壳1内壁上，侧盖10内设置有蓄电池，外壳1一侧设置有按钮24，按钮24通过侧盖10内的蓄电池与小型风机21电性连接。
具体的，本实用新型使用时，将U型卡槽3插在键帽两侧，通过横杆6和竖杆7组成的把手带动一号连接杆2下移，使得U型卡槽3卡在键帽的两侧，通过卡块5卡住键帽，在通过横杆6和竖杆7组成的把手带动一号连接杆2上移，从而取出键帽，取下保护壳16，通过刷板12一侧的毛刷14对键盘的表面进行清扫，初步清扫之后，打开按钮24，小型风机21运转，通过鼓风口19吹出的气流对键盘表面进行再次清扫，通过设置有软垫4，能够的取出键帽的过程中对键帽进行一定的保护，通过设置有鼓风口19，能够聚拢气流，使得气流的冲击力更大，增加了清扫的效率，通过设置有防滑套8，能够使得本装置在使用时更加方便。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
