技术领域
本实用新型涉及农业技术领域,具体涉及一种农药喷洒装置。
背景技术
农用农药灌溉系统是应用在苗圃、菜地、大棚中的对作物进行农药喷洒的一种系统。该系统通常包括铺设在田间的喷洒管路和农药混合装置。农药混合装置将农药混合到适宜比例后，利用农药泵将混合好的农药抽送至喷洒管路，最后经喷洒管路上的喷嘴喷出，实现施药。
然而现有技术中的喷嘴，其喷洒范围有限，如图1所示，大体呈扇形，且由靠近喷嘴向远离喷嘴的方向发散。这就导致靠近喷嘴区域的作物无法有效的得到喷洒，影响其生长。
发明内容
本实用新型的目的在于提供一种能够减少喷洒死角的农药喷洒装置。
为实现上述发明目的，本实用新型所采用的技术方案是：一种农药喷洒装置，包括铺设在地下的方形的安装管，所述安装管内的两端分别设置有一个由卷绳电机驱动的卷盘；安装管的顶部沿安装管的长度方向均匀设置有若干喷头，所述喷头的底部与固定设置在安装管顶面的铰接座铰接，喷头通过短软管与设置在安装管内的喷洒主管连通；所述喷头下部的两侧分别设置左侧拉板和右侧拉板，所述左侧拉板和右侧拉板的中部分别通过一根螺旋弹簧与安装管的顶面连接；左侧拉板和右侧拉板悬伸端下方的安装管顶面均设置有一个导向孔；左侧拉板与左拉绳的一端连接，左拉绳的另一端穿过对应的导向孔后与位于安装管左端的卷盘连接；右侧拉板与右拉绳的一端连接，右拉绳的另一端穿过对应的导向孔后与位于安装管右端的卷盘连接。
优选的，所述导向孔下方的安装管内均设置有导向滑轮，所述左拉绳和右拉绳均绕过对应的导向滑轮。
优选的，所述安装管由PVC塑料制成。
优选的，所述卷绳电机为步进电机。
本实用新型的有益效果集中体现在，能够减少农药喷洒的死角。具体来说，本实用新型在使用过程中，农药在农药泵的抽送下依次进入喷洒主管、短软管和喷头，最后通过喷头进行喷洒。位于安装管两端的卷绳电机交替运转，带动两个卷盘交替动作。卷盘带动左拉绳和右拉绳动作，从而拉动喷头左倾斜和右倾斜，卷绳电机反转时，喷头又可以在螺旋弹簧的驱动下复位。因此，本实用新型通过喷头的左右摇摆，能够增大喷头的喷洒覆盖面，减少喷洒死角，从而提高农药喷洒的均匀度。
附图说明
图1为现有技术中喷头的结构示意图；
图2为本实用新型的结构示意图；

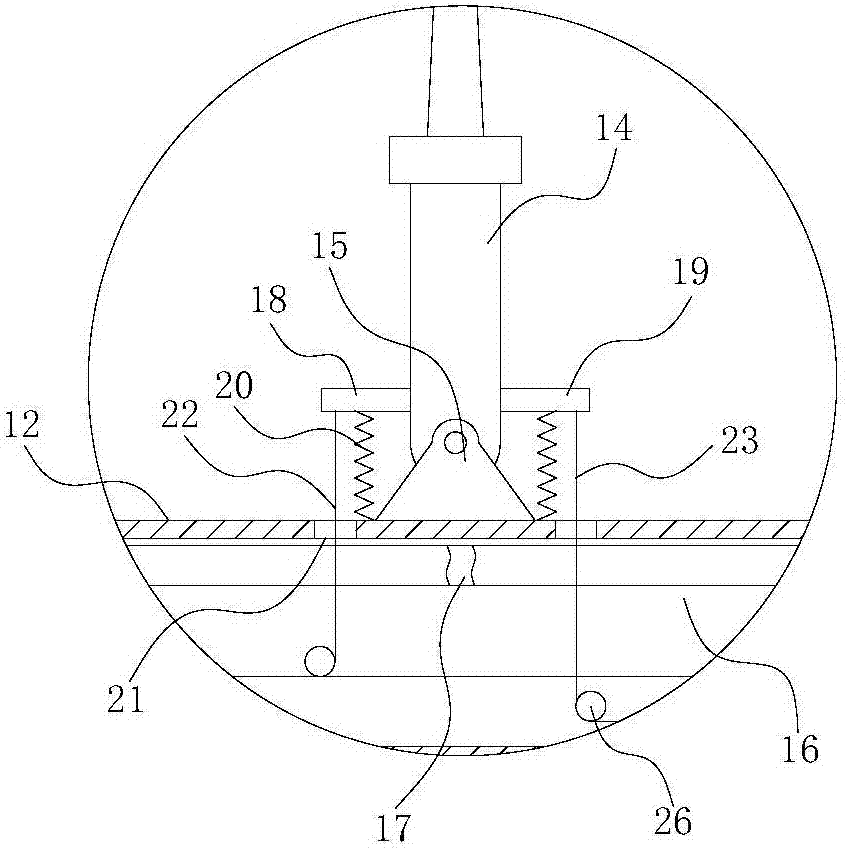

图3为图2中A部放大图。
具体实施方式
如图1-3所示的一种农药喷洒装置，包括铺设在地下的方形的安装管12，所述安装管12通常由PVC塑料制成，或采用不锈钢加工制成。所述安装管12内的两端分别设置有一个由卷绳电机驱动的卷盘13，所述卷绳电机一般为步进电机。安装管12的顶部沿安装管12的长度方向均匀设置有若干喷头14，所述喷头14的底部与固定设置在安装管12顶面的铰接座15铰接，喷头14通过短软管17与设置在安装管12内的喷洒主管16连通。所述喷头14下部的两侧分别设置左侧拉板18和右侧拉板19，所述左侧拉板18和右侧拉板19的中部分别通过一根螺旋弹簧20与安装管12的顶面连接。
左侧拉板18和右侧拉板19悬伸端下方的安装管12顶面均设置有一个导向孔21。左侧拉板18与左拉绳22的一端连接，左拉绳22的另一端穿过左侧拉板18对应的导向孔21后与位于安装管12左端的卷盘13连接。右侧拉板19与右拉绳23的一端连接，右拉绳23的另一端穿过右侧拉板19对应的导向孔21后与位于安装管12右端的卷盘13连接。为了进一步提高稳定性，还可以在所述导向孔21下方的安装管12内均设置有导向滑轮26，所述左拉绳22和右拉绳23均绕过对应的导向滑轮26。
在农药喷洒的过程中，农药在农药泵的抽送下依次进入喷洒主管16、短软管17和喷头14，最后通过喷头14进行喷洒。位于安装管12两端的卷绳电机交替运转，带动两个卷盘13交替动作。卷盘13带动左拉绳22和右拉绳23动作，从而拉动喷头14左倾斜和右倾斜，卷绳电机反转时，喷头14又可以在螺旋弹簧20的驱动下复位。因此，本实用新型通过喷头14的左右摇摆，能够增大喷头14的喷洒覆盖面，减少喷洒死角，从而提高农药喷洒的均匀度。
