技术领域
本实用新型涉及海洋开发技术领域，具体为一种海洋石油开发用注汽锅炉的方形管道安装结构。
背景技术
海洋开发利用是指人类对海洋资源的开发和对海洋及其空间的综合利用，随着陆地资源短缺、人口膨胀、环境恶化等问题的日益严峻，沿海国家纷纷把目光投向海洋，加快了对海洋的开发和利用。
海洋石油开发会用到注汽锅炉产生的高温高压蒸汽注入井底加热原油，提高其流动性，达到稠油开采的目的，注汽锅炉的组装需要较多的方形管道，传统的方形管道组装都是通过密封垫和多个螺栓进行组装，组装步骤繁琐，给使用者带来不便。
实用新型内容
本实用新型的目的在于提供一种海洋石油开发用注汽锅炉的方形管道安装结构，具有方形管道组装便捷的优点，解决了传统的方形管道组装都是通过密封垫和多个螺栓进行组装，组装步骤繁琐，给使用者带来不便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种海洋石油开发用注汽锅炉的方形管道安装结构，包括方形管道一和方形管道二，所述方形管道一靠近方形管道二的一侧固定连接有嵌入板，所述方形管道二靠近方形管道一的一侧固定连接有安装架，所述安装架的顶部开设有与嵌入板相适配的嵌入槽，所述安装架的左侧开设有与方形管道一相适配的管道放置槽，所述安装架的顶部开设有安装槽，所述安装槽的内腔设置有安装块，所述安装块的左侧固定连接有与管道放置槽相适配的插入块，所述安装块左侧的前侧和后侧均固定连接有紧固杆一，所述安装槽内腔左侧的前侧和后侧均开设有与紧固杆一相适配的紧固杆放置槽，所述安装架左侧的前侧和后侧均固定连接有紧固杆二，所述紧固杆二与紧固杆一之间设置有紧固装置。
优选的，所述紧固装置包括转动架，所述转动架的顶部和底部均开设有螺孔，所述螺孔的内腔螺纹连接有螺杆，所述螺杆远离转动架的一端固定连接有挂环。
优选的，位于顶部的挂环活动连接于紧固杆一的表面，位于底部挂环活动连接于紧固杆二的表面。
优选的，所述嵌入板的表面固定连接有密封垫，所述嵌入槽的内腔开设有与密封垫相适配的密封槽一。
优选的，所述安装块的底部开设有与密封垫相适配的密封槽二。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过嵌入板插入嵌入槽的内腔，然后再将安装块放置在安装槽的内腔，然后通过紧固装置和紧固杆放置槽的配合，将安装块固定于安装槽的内腔，即可达到方形管组装便捷的目的，解决了传统的方形管道组装都是通过密封垫和多个螺栓进行组装，组装步骤繁琐，给使用者带来不便的问题，该海洋石油开发用注汽锅炉的方形管道安装结构，能够使得方形管道快速的组装，提高了注汽锅炉的组装效率，进而提高了使用者的工作效率。
2、本实用新型通过紧固装置的设置，使用者转动转动架时，转动架上的螺孔在螺杆的表面转动，使得两个螺杆相向运动，通过挂环拉动紧固杆一，达到对安装块固定的目的。
3、本实用新型通过密封垫、密封槽一和密封槽二的配合使用，能够保证了嵌入板与安装架连接处的密封，避免了连接处出现热量散失的情况，提高了热量的工作效率。
附图说明
图1为本实用新型结构的立体示意图；

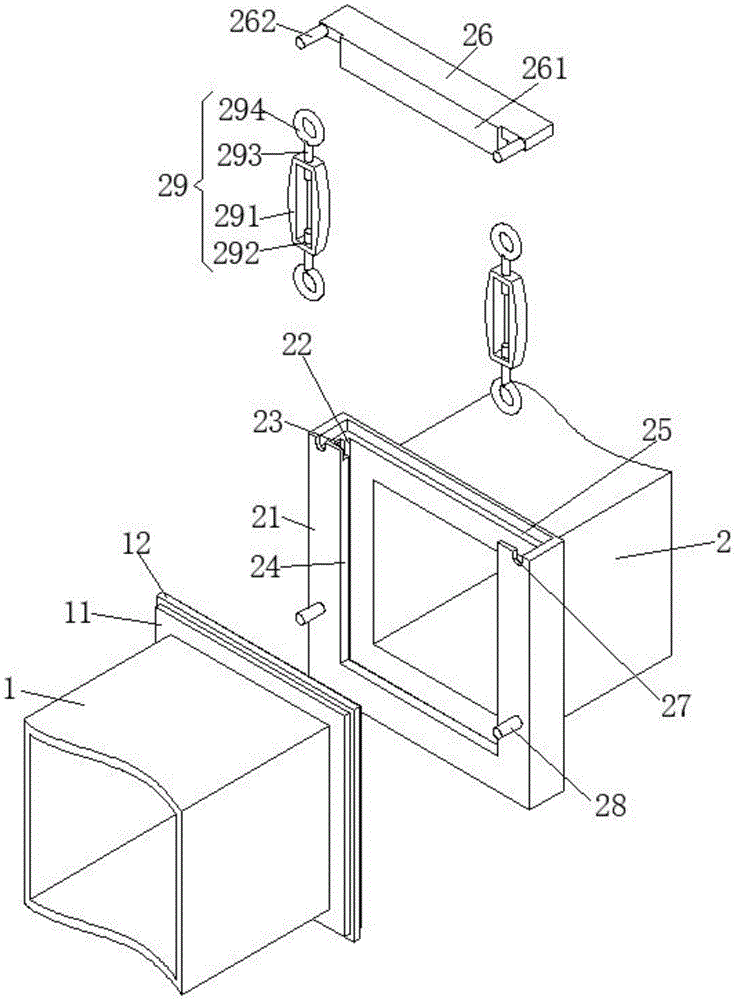

图2为本实用新型结构的立体拆分示意图；
图3为本实用新型方形管道二与安装架连接结构的立体示意图；
图4为本实用新型安装块结构的立体示意图。
图中：1、方形管道一；11、嵌入板；12、密封垫；2、方形管道二；21、安装架；22、嵌入槽；23、密封槽一；24、管道放置槽；25、安装槽；26、安装块；261、插入块；262、紧固杆一；263、密封槽二；27、紧固杆放置槽；28、紧固杆二；29、紧固装置；291、转动架；292、螺孔；293、螺杆；294、挂环。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种海洋石油开发用注汽锅炉的方形管道安装结构，包括方形管道一1和方形管道二2，方形管道一1靠近方形管道二2的一侧固定连接有嵌入板11，方形管道二2靠近方形管道一1的一侧固定连接有安装架21，安装架21的顶部开设有与嵌入板11相适配的嵌入槽22，安装架21的左侧开设有与方形管道一1相适配的管道放置槽24，安装架21的顶部开设有安装槽25，安装槽25的内腔设置有安装块26，安装块26的左侧固定连接有与管道放置槽24相适配的插入块261，安装块26左侧的前侧和后侧均固定连接有紧固杆一262，嵌入板11的表面固定连接有密封垫12，嵌入槽22的内腔开设有与密封垫12相适配的密封槽一23，安装块26的底部开设有与密封垫12相适配的密封槽二263，通过密封垫12、密封槽一23和密封槽二263的配合使用，能够保证了嵌入板11与安装架21连接处的密封，避免了连接处出现热量散失的情况，提高了热量的工作效率，安装槽25内腔左侧的前侧和后侧均开设有与紧固杆一262相适配的紧固杆放置槽27，安装架21左侧的前侧和后侧均固定连接有紧固杆二28，紧固杆二28与紧固杆一262之间设置有紧固装置29,紧固装置29包括转动架291，转动架291的顶部和底部均开设有螺孔292，螺孔292的内腔螺纹连接有螺杆293，螺杆293远离转动架291的一端固定连接有挂环294，位于顶部的挂环294活动连接于紧固杆一262的表面，位于底部挂环294活动连接于紧固杆二28的表面，通过紧固装置29的设置，使用者转动转动架291时，转动架291上的螺孔292在螺杆293的表面转动，使得两个螺杆293相向运动，通过挂环294拉动紧固杆一262，达到对安装块26固定的目的。
工作原理：本实用新型使用时，使用者先将嵌入板11插入嵌入槽22的内腔，然后将安装块26插入安装槽25的内腔，使得紧固杆一262进入紧固杆放置槽27的内腔，然后将紧固装置29上的一个挂环294套在紧固杆放置槽27的表面，另一个挂环294套在紧固杆二28的表面，转动转动架291，拉动紧固杆放置槽27向下运动，达到对安装块26固定的目的，即可达到方形管组装便捷的目的。
综上所述：该海洋石油开发用注汽锅炉的方形管道安装结构，通过嵌入板11插入嵌入槽22的内腔，然后再将安装块26放置在安装槽25的内腔，然后通过紧固装置29和紧固杆放置槽27的配合，将安装块26固定于安装槽25的内腔，即可达到方形管组装便捷的目的，解决了传统的方形管道组装都是通过密封垫和多个螺栓进行组装，组装步骤繁琐，给使用者带来不便的问题。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
