技术领域
本实用新型涉及试管架技术领域，具体为一种实验教学用试管架。
背景技术
试管架，化学实验仪器的一种。试管架是用来放置、晾干试管用的化学实验室的最基本的实验仪器。试管架中附有相应数目的小孔，小孔的可将试管竖放待用或以便继续观察反应的进行。
目前，试管实验是化学教师最常用的演示实验，现有的试管架不能清楚的分类放置不同长度的试管架，造成使用不方便，放置时稳定性差，长时间放置容易积灰尘，影响实验效果，同时试管底部硬度高，在放置过程中发生碰撞容易造成试管的损坏。因此，现有试管架需要进一步的改善。
发明内容
本实用新型的目的在于提供一种实验教学用试管架，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种实验教学用试管架，包括加热装置，所述加热装置的左边安装有试管架装置，所述加热装置与玻璃箱装置接触连接；
所述加热装置包括底板、第一支撑柱、防滑块、下夹块、第一试管、酒精灯、上夹块、下凹槽、弹簧和上凹槽，所述底板的右端固定安装有第一支撑柱，所述第一支撑柱的上端滑动套接有上夹块和下夹块，所述第一支撑柱固定安装有防滑块，所述上夹块设置有上凹槽，所述上凹槽的内部卡接有第一试管，所述下夹块设置有下凹槽，所述下凹槽的内部卡接有第一试管，所述上夹块的左端连接有弹簧，所述下夹块的左端连接有弹簧；
所述试管架装置包括海绵层、第二支撑柱、第一支撑板、第二试管、第三支撑柱、第二支撑板、第三试管、第一通孔和第二通孔，所述海绵层的左端固定安装有第二支撑柱，所述第二支撑柱的上端固定安装有第一支撑板，所述第一支撑板设置有第一通孔，所述第一通孔的内部滑动套接有第二试管，所述海绵层固定安装有第三支撑柱，所述第三支撑柱的上端固定安装有第二支撑板，所述第二支撑板设置有第二通孔，所述第二通孔的内部滑动套接有第三试管；
所述玻璃箱装置包括玻璃箱、转动轴、底座、防滑垫、滚轮、凹槽和玻璃挡板，所述玻璃箱的下端固定安装有转动轴，所述转动轴的外侧滑动套接有滚轮，所述底座的两侧设置有凹槽，所述凹槽的内部滑动卡接有滚轮。
优选的，所述底板上放置有酒精灯。
优选的，所述底座的左端固定安装有玻璃挡板。
优选的，所述底座的下端固定安装有防滑垫。
优选的，所述底座的上端放置有底板。
优选的，所述底板的上端安装有海绵层。
与现有技术相比，本实用新型的有益效果是：该实验教学用试管架，便于拿取，使用方便，海绵层能够保护试管底部；玻璃箱装置的设计可以防止灰尘落入试管内部，以免影响实验效果图。
附图说明

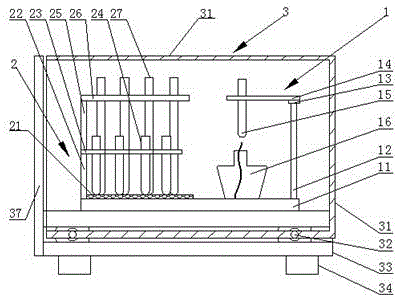

图1为本实用新型的整体结构示意图；
图2为本实用新型的加热装置和试管架装置俯视图；
图3为本实用新型的滚轮结构图。
图中：1加热装置、11底板、12第一支撑柱、13防滑块、14下夹块、15第一试管、16酒精灯、17上夹块、18下凹槽、19弹簧、110上凹槽、2试管架装置、21海绵层、22第二支撑柱、23第一支撑板、24第二试管、25第三支撑柱、26第二支撑板、27第三试管、28第一通孔、29第二通孔、3玻璃箱装置、31玻璃箱、32转动轴、33底座、34防滑垫、35滚轮、36凹槽、37玻璃挡板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要理解的是，术语“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
请参阅图1-3，本实用新型提供一种技术方案：一种实验教学用试管架，包括加热装置1，加热装置1的左边安装有试管架装置2，加热装置1与玻璃箱装置3接触连接；
加热装置1包括底板11、第一支撑柱12、防滑块13、下夹块14、第一试管15、酒精灯16、上夹块17、下凹槽18、弹簧19和上凹槽110，底板11上放置有酒精灯16，酒精灯16具有加热的作用，属于现有技术，底板11的上端安装有海绵层21，海绵层21具有缓冲压力的作用，底板11的右端固定安装有第一支撑柱12，第一支撑柱12具有支撑的作用，第一支撑柱12的上端滑动套接有上夹块17和下夹块14，第一支撑柱12固定安装有防滑块13，防滑块13具有防止上夹块17和下夹块14向下移动的作用，上夹块17设置有上凹槽110，上凹槽110的内部卡接有第一试管15，下夹块14设置有下凹槽18，下凹槽18的内部卡接有第一试管15，上夹块17的左端连接有弹簧19，弹簧19具有拉伸收缩的作用，下夹块14的左端连接有弹簧19；
试管架装置2包括海绵层21、第二支撑柱22、第一支撑板23、第二试管24、第三支撑柱25、第二支撑板26、第三试管27、第一通孔28和第二通孔29，海绵层21的左端固定安装有第二支撑柱22，第二支撑柱22具有支撑的作用，第二支撑柱22的上端固定安装有第一支撑板23，第一支撑板23设置有第一通孔28，第一通孔28的内部滑动套接有第二试管24，海绵层21固定安装有第三支撑柱25，第三支撑柱25具有支撑的作用，第三支撑柱25的上端固定安装有第二支撑板26，第二支撑板26设置有第二通孔29，第二通孔29的内部滑动套接有第三试管27；
玻璃箱装置3包括玻璃箱31、转动轴32、底座33、防滑垫34、滚轮35、凹槽36和玻璃挡板37，玻璃箱31的下端固定安装有转动轴32，转动轴32具有转动的作用，转动轴32滑动套接有滚轮35，滚轮35具有滚动移动的作用，底座33的下端固定安装有防滑垫34，防滑垫34具有防滑的作用，底座33的上端放置有底板11，底座33的左端固定安装有玻璃挡板37，玻璃挡板37具有防尘的作用，底座33的两侧设置有凹槽36，凹槽36的内部滑动卡接有滚轮35。
本实用新型在具体实施时：在使用试管架的时候，将试管架放置在平面上，向右移动玻璃箱31，带动转动轴32向右移动，带动滚轮35向右移动，即可取出玻璃箱31，进行实验教学；将第三试管27放置在第二通孔29的内部，将第二试管24放置在第一通孔28的内部，便于拿取，使用方便，海绵层21对第二试管24和第三试管27起到保护，防止损坏；如果需要对第一试管15进行加热处理，顺时针拨动上夹块17，逆时针拨动下夹块14，带动弹簧19拉伸，将第一试管15放置在下凹槽18和上凹槽110中间，弹簧19收缩压紧第一试管15，点燃酒精灯16，对第一试管15进行加热，加热完成后熄灭酒精灯16，即可完成第一试管15的加热；在不使用试管架的时候，向左推动玻璃箱31，带动转动轴32向左移动，带动滚轮35向左移动，即可关闭玻璃箱31，使用方便，玻璃箱装置3的设计可以防止灰尘落入试管的内部，以免影响实验效果。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
