技术领域
本实用新型涉及光纤配线架技术领域，尤其涉及一种智能ODF箱柜。
背景技术
ODF箱是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备，一般具有光缆固定和保护功能、光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能，具有设备配置灵活，安装实用简单，容易维护，便于管理等特点，是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备；现有ODF箱中的ODF盘一般是通过螺丝固定在箱体上，ODF盘的拆装比较麻烦，或直接放置在箱体内没有通过固定机构固定住，ODF盘容易在箱体内发生晃动。
实用新型内容
为解决背景技术中存在的技术问题，本实用新型提出一种智能ODF箱柜。
本实用新型提出的一种智能ODF箱柜，包括箱体，箱体由底板、盖板、侧板、后挡板和箱门围成，箱门与底板通过铰链连接，侧板靠近箱体内部一侧固定有安装架，安装架上设有多条用于插装ODF盘的插槽，插槽靠近箱门的端部安装有用于锁止ODF盘的锁止机构，锁止机构包括第一弹簧和锁舌，插槽底面向内开设有通孔，锁舌安装在通孔中且可沿通孔开设方向移动，锁舌通过第一弹簧与侧板连接，后挡板靠近箱体内部一侧固定有多个第二弹簧，多个第二弹簧一一定位在多条插槽的延伸方向上，侧板上开设有多个第一穿线孔，多个第一穿线孔一一定位在多条插槽的延伸方向上。
优选地，盖板与后挡板通过铰链连接。
优选地，盖板内侧安装有排气扇。
优选地，还包括端口检测装置，后挡板开设有容置腔，端口检测装置安装在容置腔内。
优选地，盖板上安装有多个指示灯，多个指示灯与端口检测装置电连接。
优选地，箱门上内嵌有永磁体，所述智能ODF箱柜关门状态下箱门通过永磁体吸附在侧板上。
优选地，盖板上内嵌有永磁体，盖板通过永磁体吸附在侧板上。
优选地，每个第一穿线孔通过隔板分隔形成多个第二穿线孔。
本实用新型中，所提出的智能ODF箱柜，ODF盘插装进入插槽时，ODF盘挤压锁舌向后退，锁舌挤压第一弹簧进入通孔中，ODF盘得以顺利进入插槽内，当ODF盘完全进入插槽内后，ODF盘靠近后挡板一侧抵靠在第二弹簧上，锁舌在第一弹簧作用下从通孔中顶出，ODF盘靠近箱门一侧抵靠在锁舌上，从而限制ODF盘在插槽内移动，有效的将ODF盘固定住；拨动锁舌进入通孔中，ODF盘在第二弹簧作用下从插槽中弹出，便于将ODF盘从插槽中取出；经上述分析可知，通过锁止机构有效的将ODF盘固定在箱体内，并且在取出ODF盘时能够自弹出，方便了ODF盘的装配。
附图说明
图1为本实用新型提出的一种智能ODF箱柜的内部结构示意图；
图2为本实用新型提出的一种智能ODF箱柜的内部结构示意图；
图3为本实用新型提出的一种智能ODF箱柜的背部结构示意图；
图4为本实用新型提出的一种智能ODF箱柜锁止机构的结构示意图；
图5为本实用新型提出的一种智能ODF箱柜锁止机构第一穿线孔的放大示意图。
具体实施方式
如图1-5所示，图1为本实用新型提出的一种智能ODF箱柜的内部结构示意图，图2为本实用新型提出的一种智能ODF箱柜的内部结构示意图，图3为本实用新型提出的一种智能ODF箱柜的背部结构示意图，图4为本实用新型提出的一种智能ODF箱柜锁止机构的结构示意图，图5为本实用新型提出的一种智能ODF箱柜锁止机构第一穿线孔的放大示意图。

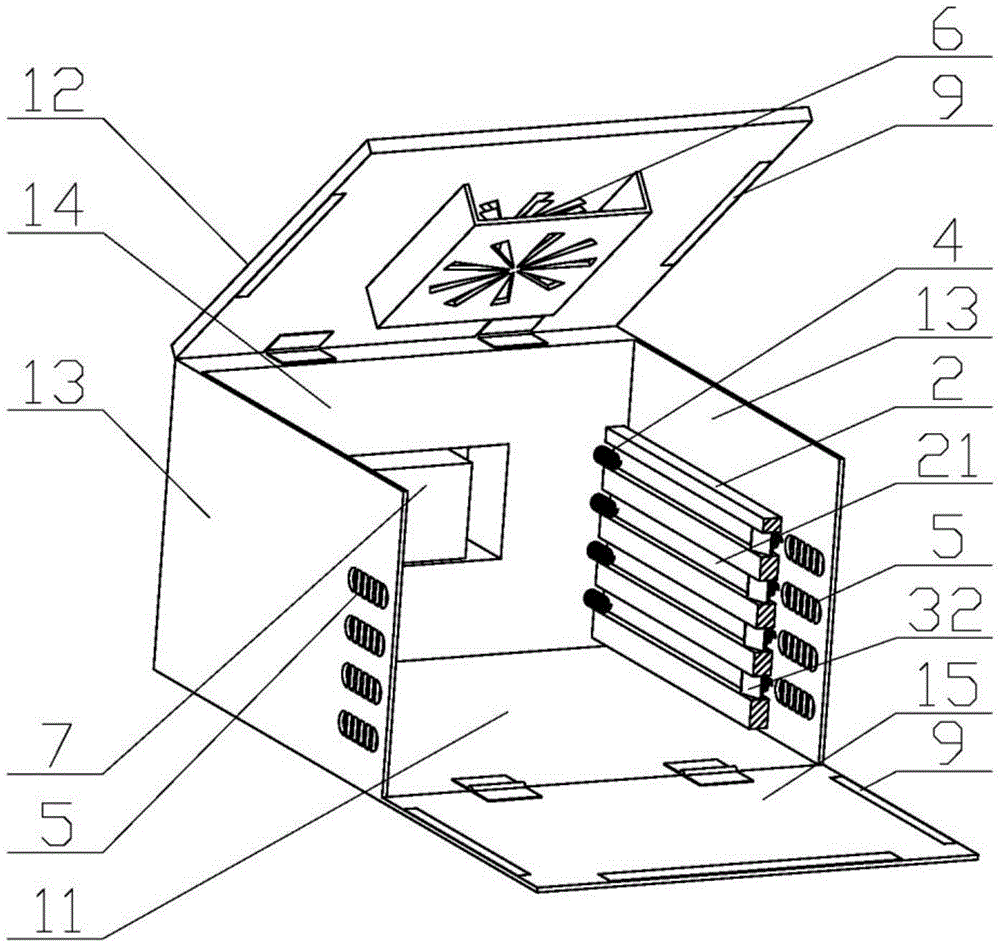

参照图1-3，本实用新型提出的一种智能ODF箱柜，包括箱体，箱体为一立方体结构，箱体由底板11、盖板12、侧板13、后挡板14和箱门15围成，箱门15与底板11通过铰链连接，箱门15上内嵌有永磁体9，所述智能ODF箱柜关门状态下箱门15通过永磁体9吸附在侧板13上，打开或合上箱门15均非常方便，侧板13设有两块，两块侧板13分别位于箱体两侧，两块侧板13靠近箱体内部一侧均固定有安装架2，每个安装架2上设有四条用于插装ODF盘的插槽21，四条插槽21平行设置，两侧安装架2上的插槽21一一相对设置，每个插槽21靠近箱门15的端部安装有用于锁止ODF盘的锁止机构，锁止机构包括第一弹簧31和锁舌32，插槽21底面向内开设有通孔，锁舌32安装在通孔中且可沿通孔开设方向移动，即垂直于插槽21长度方向移动，锁舌32通过第一弹簧31与侧板13连接，锁舌32在不受外力作用的情况下，锁舌32伸出通孔定位在插槽21中，拨动锁舌32，锁舌32压缩弹簧进入通孔内，后挡板14靠近箱体内部一侧固定有八个第二弹簧4，八个第二弹簧4定位在八条插槽21的延伸方向上，ODF盘安装状态下其靠近后挡板14一侧抵靠在第二弹簧4上，每个侧板13上开设有四个第一穿线孔5，四个第一穿线孔5一一定位在多条插槽21的延伸方向上。
在插装ODF盘的过程中，ODF盘沿着插槽21向内移动，ODF盘挤压锁舌32向后退入通孔中，ODF盘得以顺利进入插槽21内，当ODF盘完全进入插槽21内后，锁舌32在第一弹簧31作用下从通孔中顶出，ODF盘靠近箱门15一侧抵靠在锁舌32上，从而限制ODF盘在插槽21内移动，ODF盘靠近后挡板14一侧抵靠在第二弹簧4上，通过锁舌32和第二弹簧4的共同作用，有效的将ODF盘固定住；拨动锁舌32进入通孔中，ODF盘在第二弹簧4作用下自动从插槽21中弹出，易于将ODF盘从插槽21中取出，因此ODF盘的安装和拆卸均非常简便。
参照图4，在锁止机构的具体设计方式上，锁舌32通过连接轴滑动安装在安装架2的腰形槽中。
盖板12与后挡板14通过铰链连接，盖板12上内嵌有永磁体9，盖板12通过永磁体9吸附在侧板13上，当需要对箱体内部设备进行检修或对箱体内部进行清理时，可将盖板12打开，盖板12上开设有散热孔，盖板12内侧安装有排气扇6，排气扇6排风方向对准散热孔，排气扇6将箱体内部设备运行产生的热量排向箱体外，避免箱体内部温度过高导致设备运行异常。
后挡板14开设有容置腔，容置腔内安装有用于检测ODF盘端口通讯状态的端口检测装置7，盖板12上安装有多个指示灯8，多个指示灯8与端口检测装置7电连接，每个指示灯8对应ODF盘的一个端口，端口检测装置7判断ODF盘的各个端口通讯状态，并根据通讯状态发送信号给指示灯8控制指示灯8亮灭，操作人员根据指示灯8的亮灭即可得知端口的通讯状态。
参照图5，由于四个第一穿线孔5一一定位在多条插槽21的延伸方向上，一个ODF盘两侧分别对应一个第一穿线孔5，在布线时，光纤与哪个ODF盘连接，就将该光纤穿入相对应的第一穿线孔5，这样设置光纤走线较为清楚；进一步的，每个第一穿线孔5通过隔板分隔形成六个第二穿线孔51，将与同一个ODF盘连接的多根光纤均匀的穿在六个第二穿线孔51中，因而光纤走线就更为清楚，寻线更加方便。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
