技术领域
本实用新型涉及化纤丝加工设备技术领域，特别是涉及用于化纤丝的导丝器。
背景技术
在化纤丝行业中，为了引导丝线，在纺丝设备中装入导丝器，以便能使丝线从一个处理阶段到下一个处理阶段保持确定的引导路线，因此导丝器被广泛使用。
市场上的导丝器结构比较简单，不能调整导丝的高度，造成使用不便，如果需要进行高度调节，则需要将机器暂停，重新安装调节，直接影响生产效率。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供用于化纤丝的导丝器。
本实用新型通过以下技术方案来实现上述目的：
用于化纤丝的导丝器，包括用于固定化纤丝的导丝机构，还包括连接于所述导丝机构用于固定并调节所述导丝机构位置的支撑调节机构。
优选的：所述支撑调节机构包括固定架、底座，所述底座的上方设置有所述固定架，所述固定架的前端设置有第一滑槽，所述第一滑槽一体成型于所述固定架，所述第一滑槽内设置有第一固定螺钉。
如此设置，所述支撑调节机构用于固定并调节所述导丝机构的位置。
优选的：所述支撑调节机构包括固定架、底座，所述底座的上方设置有所述固定架，所述固定架的前端设置有第一滑槽，所述第一滑槽一体成型于所述固定架，所述固定架的内侧底部设置有第一轴承座，所述第一轴承座与所述固定架通过螺钉连接，所述固定架的顶端设置有第二轴承座，所述第二轴承座与所述固定架通过螺钉连接，所述第二轴承座内设置有螺杆，所述螺杆与所述第二轴承座通过轴承连接，所述第一轴承座与所述螺杆通过轴承连接，所述螺杆的顶端设置有手轮，所述手轮与所述螺杆通过焊接连接。
如此设置，通过拨动所述手轮带动所述螺杆转动，进而带动所述安装杆与所述导丝钩实现上下运动，对所述导丝钩的位置进行调节。
优选的：所述导丝机构包括安装杆、T型槽，所述T型槽设置在所述安装杆的下端，所述安装杆的上端设置有第二滑槽，所述T型槽内设置有导丝钩，所述导丝钩的顶端设置有第二固定螺钉，所述第二固定螺钉与所述导丝钩通过螺纹连接，所述安装杆的一端设置有限位块，所述限位块与所述安装杆一体成型。
如此设置，所述导丝机构用于固定承载化纤丝。
优选的：所述安装杆与所述T型槽一体成型，所述第二滑槽与所述安装杆一体成型。
如此设置，通过一体成型方便进行加工制造。
与现有技术相比，本实用新型的有益效果如下：
导丝钩之间的间距可以进行调节，在进行化纤丝钩挂时，可以先将相邻的两个导丝钩之间的距离调大，挂丝完成后再将距离调小，防止在挂丝时出现错挂的现象，且通过支撑调节机构可以对导丝钩的高低位置进行调节，提高该导丝器的实用性。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

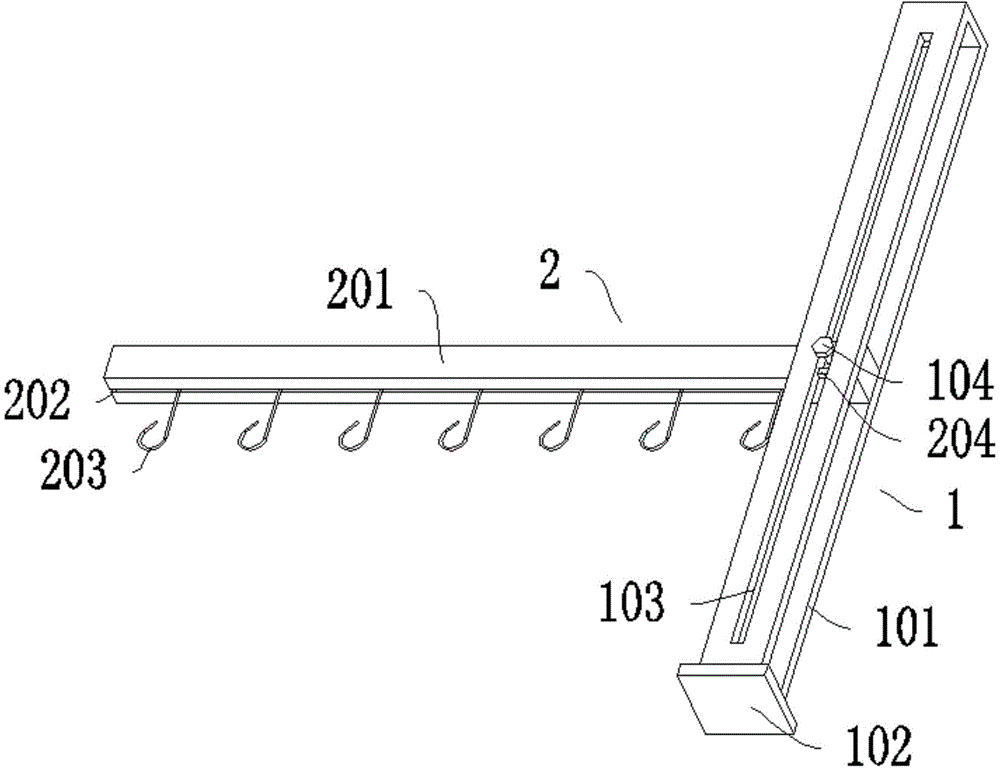

图1是本实用新型所述用于化纤丝的导丝器实施例一的第一结构示意图；
图2是本实用新型所述用于化纤丝的导丝器实施例一的第二结构示意图；
图3是本实用新型所述用于化纤丝的导丝器实施例二的第一结构示意图；
图4是本实用新型所述用于化纤丝的导丝器实施例二的第二结构示意图；
图5是本实用新型所述用于化纤丝的导丝器安装杆的第一结构示意图；
图6是本实用新型所述用于化纤丝的导丝器安装杆的第二结构示意图；
图7是本实用新型所述用于化纤丝的导丝器导丝钩的立体图。
附图标记说明如下：
1、支撑调节机构；101、固定架；102、底座；103、第一滑槽；104、第一固定螺钉；105、第一轴承座；106、第二轴承座；107、手轮；108、螺杆；2、导丝机构；201、安装杆；202、T型槽；203、导丝钩；204、限位块；205、第二滑槽；206、第二固定螺钉。
具体实施方式
在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
下面结合附图对本实用新型作进一步说明：
实施例1
如图1、2、5、7所示，用于化纤丝的导丝器，包括用于固定化纤丝的导丝机构2，还包括连接于导丝机构2用于固定并调节导丝机构2位置的支撑调节机构1。
优选的：支撑调节机构1包括固定架101、底座102，底座102的上方设置有固定架101，固定架101的前端设置有第一滑槽103，第一滑槽103一体成型于固定架101，第一滑槽103内设置有第一固定螺钉104，支撑调节机构1用于固定并调节导丝机构2的位置；导丝机构2包括安装杆201、T型槽202，T型槽202设置在安装杆201的下端，安装杆201的上端设置有第二滑槽205，T型槽202内设置有导丝钩203，导丝钩203的顶端设置有第二固定螺钉206，第二固定螺钉206与导丝钩203通过螺纹连接，安装杆201的一端设置有限位块204，限位块204与安装杆201一体成型，导丝机构2用于固定承载化纤丝；安装杆201与T型槽202一体成型，第二滑槽205与安装杆201一体成型，通过一体成型方便进行加工制造。
实施例2
如图3、4、6、7所示，用于化纤丝的导丝器，包括用于固定化纤丝的导丝机构2，还包括连接于导丝机构2用于固定并调节导丝机构2位置的支撑调节机构1。
优选的：支撑调节机构1包括固定架101、底座102，底座102的上方设置有固定架101，固定架101的前端设置有第一滑槽103，第一滑槽103一体成型于固定架101，固定架101的内侧底部设置有第一轴承座105，第一轴承座105与固定架101通过螺钉连接，固定架101的顶端设置有第二轴承座106，第二轴承座106与固定架101通过螺钉连接，第二轴承座106内设置有螺杆108，螺杆108与第二轴承座106通过轴承连接，第一轴承座105与螺杆108通过轴承连接，螺杆108的顶端设置有手轮107，手轮107与螺杆108通过焊接连接，通过拨动手轮107带动螺杆108转动，进而带动安装杆201与导丝钩203实现上下运动，对导丝钩203的位置进行调节，导丝机构2包括安装杆201、T型槽202，T型槽202设置在安装杆201的下端，安装杆201的上端设置有第二滑槽205，T型槽202内设置有导丝钩203，导丝钩203的顶端设置有第二固定螺钉206，第二固定螺钉206与导丝钩203通过螺纹连接，安装杆201的一端设置有限位块204，限位块204与安装杆201一体成型，导丝机构2用于固定承载化纤丝；安装杆201与T型槽202一体成型，第二滑槽205与安装杆201一体成型，通过一体成型方便进行加工制造。
本实用新型的工作原理及使用流程：在使用时，将导丝钩203通过T型槽202滑入安装杆201上，将化纤丝分别钩挂在导丝钩203上，然后将导丝钩203上端的第二固定螺钉206拧紧，实现对导丝钩203的固定，通过拧紧或者松开第一固定螺钉104上下活动安装杆201，或者直接转动手轮107，手轮107转动带动螺杆108转动，螺杆108将运动传递给安装杆201，实现对安装杆201以及导丝钩203位置的调节。
以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。
