一种用于运输管材的推车

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:交通运输
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型属于管材运输技术领域,具体为一种用于运输管材的推车。


背景技术


现有技术中,通常使用平板车运输管材,平板车两侧无围栏固定管材滚动,容易出现管材向两侧滑动的现象。


实用新型内容

本实用新型的目的在于提供一种用于运输管材的推车,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:一种用于运输管材的推车,包括底座,所述底座的顶部固定连接有对称设置的两个支撑柱,两个所述支撑柱的上端均固定连接有安装板,所述安装板的中间螺纹连接有螺杆,所述螺杆的上端固定连接有手轮,且螺杆的下端贯穿安装板并固定连接有限位块,所述限位块的外侧滑动套接有推板,所述推板的顶部螺纹连接有端盖,所述端盖套设在螺杆的外侧,所述推板的两端均转动连接有第一连杆,所述第一连杆的下端转动连接有第二连杆,所述第二连杆的中间和支撑柱转动连接,且第二连杆的下端固定连接有夹板,所述底座的底部固定连接有呈矩形分布的四个轮架,四个所述轮架的内部均转动连接有滚轮。

作为优选的,所述底座的顶部固定连接有支撑板,所述支撑板的顶部固定连接有弧形板。

作为优选的,所述手轮的顶部固定连接有握把,所述握把的外侧设有防滑纹。

作为优选的,所述底座的一端固定连接有推杆,所述推杆的外侧固定套接有海绵套。

作为优选的,所述支撑柱相对的一侧均固定连接有固定杆,所述固定杆远离支撑柱的一端转动连接有第三连杆,所述第三连杆的下端和夹板固定连接。

作为优选的,所述夹板上固定连接有橡胶垫。

与现有技术相比,本实用新型的有益效果是:本实用新型结构新颖,提供了一种用于运输管材的推车,解决了现有平板车运输管材,不便于固定容易滑动的问题,夹板对管材固定没保证管材运输的安全可靠,也提高了运输效率。


附图说明

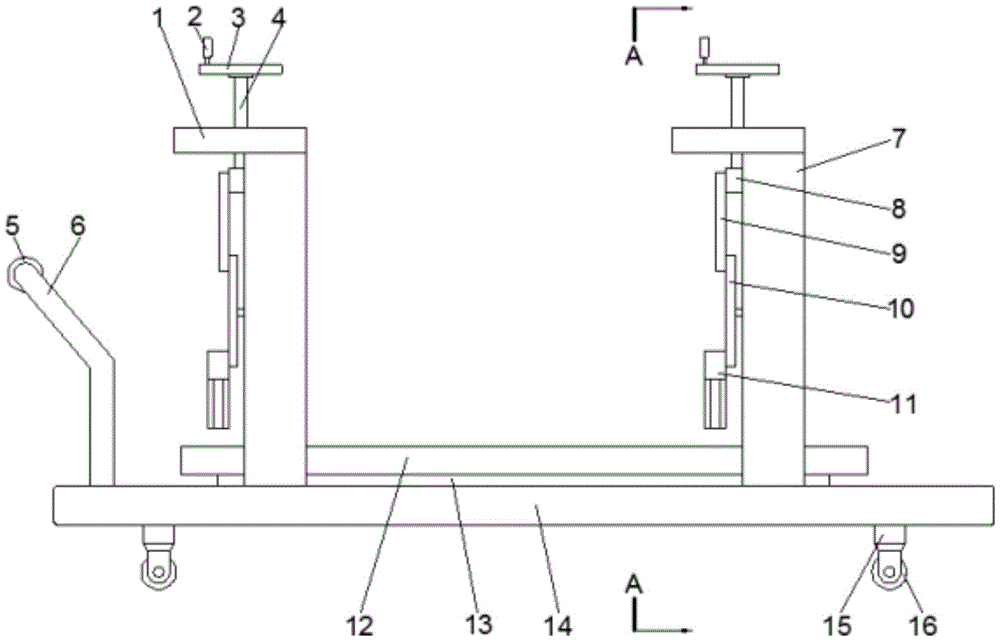

图1为本实用新型整体结构示意图;

图2为图1中A-A处的剖面结构示意图。

图中:1-安装板,2-握把,3-手轮,4-螺杆,5-海绵套,6-推杆,7-支撑柱,8-推板,9-第一连杆,10-第二连杆,11-夹板,12-弧形板,13-支撑板,14-底座,15-轮架,16-滚轮,17-端盖,18-限位块,19-固定杆,20-第三连杆,21-橡胶垫。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。

在本实用新型的描述中,需要说明的是,术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。

在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-2,本实用新型提供一种技术方案:一种用于运输管材的推车,包括底座14,底座14的顶部固定连接有对称设置的两个支撑柱7,两个支撑柱7的上端均固定连接有安装板1,安装板1的中间螺纹连接有螺杆4,螺杆4的上端固定连接有手轮3,且螺杆4的下端贯穿安装板1并固定连接有限位块18,限位块18的外侧滑动套接有推板8,推板8的顶部螺纹连接有端盖17,端盖17套设在螺杆4的外侧,推板8的两端均转动连接有第一连杆9,第一连杆9的下端转动连接有第二连杆10,第二连杆10的中间和支撑柱7转动连接,且第二连杆10的下端固定连接有夹板11,底座14的底部固定连接有呈矩形分布的四个轮架15,四个轮架15的内部均转动连接有滚轮16;进一步的,所述底座14的顶部固定连接有支撑板13,所述支撑板13的顶部固定连接有弧形板12;进一步的,所述手轮3的顶部固定连接有握把2,所述握把2的外侧设有防滑纹;进一步的,所述底座14的一端固定连接有推杆6,所述推杆6的外侧固定套接有海绵套5;进一步的,所述支撑柱7相对的一侧均固定连接有固定杆19,所述固定杆19远离支撑柱7的一端转动连接有第三连杆20,所述第三连杆20的下端和夹板11固定连接;进一步的,所述夹板11上固定连接有橡胶垫21。

工作原理:使用者使用该装置时,将需要运输的管材放置在支撑板13上的弧形板12上,握住握把2转动手轮3,使螺杆4向上运动,拉动推板8向上移动过程中拉动第一连杆9,从而使第一连杆9拉动第二连杆10,在固定杆19和第三连杆20的辅助作用下,夹板11固定夹住管材,使用者握住推杆6将管材推送至工作位置,握住握把2反向转动手轮3,放下管材,完成管材的运输。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
