技术领域
本实用新型属于拼接显示屏技术领域，尤其涉及一种拼接显示屏的连接机构。
背景技术
LED显示屏，又叫电子显示屏或者飘字屏幕，是由LED点阵和面板组成，通过红色，蓝色，白色，绿色LED灯的亮灭来显示文字、图片、动画、视频，内容可以随时更换，各部分组件都是模块化结构的显示器件，传统LED显示屏通常由显示模块、控制系统及电源系统组成，显示模块由LED灯组成的点阵构成，负责发光显示；控制系统通过控制相应区域的亮灭，可以让屏幕显示文字、图片、视频等内容，单色、双色屏主要用来播放文字的，全彩屏主要是播放动画的；电源系统负责将输入电压电流转为显示屏需要的电压电流，最早的设计方案，由室内伪彩点阵屏发展而来，原材料成本最有优势，且生产加工工艺简单，质量稳定。
LED显示屏是一种通过控制半导体半发光二极管的显示方式，拼接显示屏也属于LED显示屏中的一种，LED显示屏是一个个屏幕进行拼接而成，因此显示屏之间需要使用到连接机构进行连接，现有的拼接显示屏的连接机构在对显示屏进行连接拼装时，不便于使用者进行操作，从而造成了不便于使用者对显示屏之间进行拼装连接，不便于使用者使用。
实用新型内容
针对现有技术存在的问题，本实用新型提供了一种拼接显示屏的连接机构，具有方便使用者安装的优点，解决了现有的拼接显示屏的连接机构在使用时容易出现连接时不方便连接的问题。
本实用新型是这样实现的，一种拼接显示屏的连接机构，包括壳体，所述壳体的内部活动连接有显示屏，所述壳体右侧的顶部和底部均固定连接有连接板，所述连接板的右侧活动连接有固定机构，所述固定机构的左侧固定连接有连接机构，所述连接板的表面套设有第一固定板，所述第一固定板的表面套设有第二固定板，所述第二固定板的右侧开设有与固定机构配合使用的凹槽。
作为本实用新型优选的，所述固定机构包括第三固定板，所述第三固定板左侧的顶部和底部均固定连接有与凹槽配合使用的限位块，所述第三固定板的右侧固定连接有把手，所述第三固定板的左侧与连接机构固定连接。
作为本实用新型优选的，所述连接机构包括活动板，所述活动板的右侧固定连接有活动柱，所述活动柱的表面套设有弹簧，所述弹簧的左侧与活动板固定连接，所述弹簧的右侧与连接板的内壁固定连接，所述活动柱的右侧与第三固定板固定连接。
作为本实用新型优选的，所述活动板的顶部和底部均固定连接有滑块，所述活动板内壁的顶部和底部均开设有与滑块配合使用的滑槽。
作为本实用新型优选的，所述壳体的内壁开设有与显示屏配合使用的安装槽，且安装槽的内壁固定连接有与显示屏配合使用的挡板，所述显示屏靠近挡板的一侧与挡板接触。
作为本实用新型优选的，所述第二固定板靠近显示屏的一侧与显示屏接触，所述连接板的右侧开设有与活动柱配合使用的活动孔。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置壳体、挡板、固定机构、连接机构、第二固定板、凹槽、滑块、滑槽、连接板、第一固定板、活动孔、显示屏和安装槽的配合使用，使用者通过拉动把手和旋转第二固定板，使限位块卡进第二固定板表面开设的凹槽中，解决了现有的拼接显示屏的连接机构在使用时容易出现连接时不方便连接的问题。
2、本实用新型通过设置固定机构，能够使显示屏和固定机构连接时更加稳定，有效的实现了对第二固定板与连接板之间进行固定的作用，从而防止了第二固定板的移动，方便了第二固定板对安装后的显示屏进行固定，防止了显示屏的晃动，方便了使用者的使用。
3、本实用新型通过设置连接机构，能够使限位块与凹槽进行紧密接触，从而增加了限位块的限位效果，且实现了对第三固定板进行限位的作用。
4、本实用新型通过设置滑槽和滑块的配合使用，有效的增加了活动板移动的稳定性，且防止了活动板在移动时发生偏斜。
5、本实用新型通过设置安装槽和挡板，能够使显示屏稳定的连接在壳体内，有效的防止了显示屏在使用时的偏移，且方便了显示屏的安装，方便了使用者的使用。
6、本实用新型通过设置活动孔，能够使连接板与固定机构连接时，有效的减少了活动柱与连接板之间的摩擦力，从而方便了活动柱的移动，且实现了对活动柱进行限位的作用，防止了活动柱发生偏斜。
附图说明
图1是本实用新型实施例提供的结构示意图；

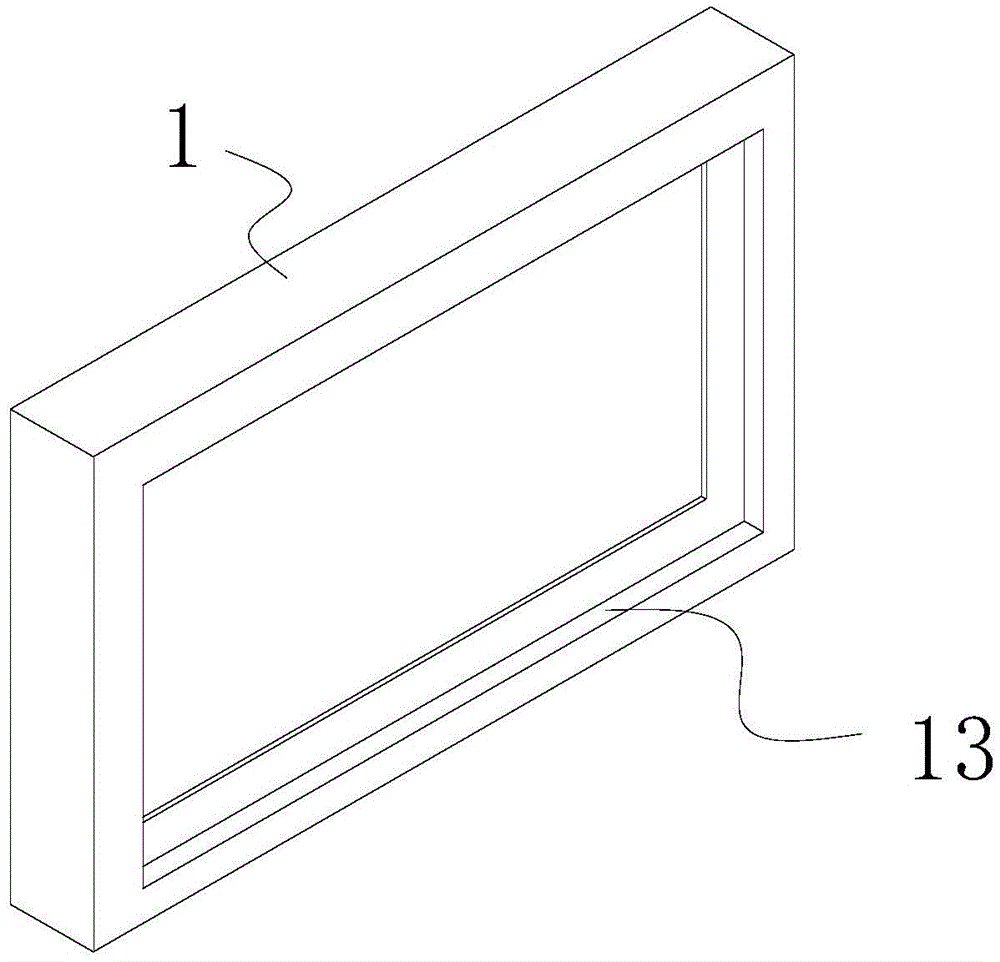

图2是本实用新型实施例提供结构的立体图；
图3是本实用新型实施例提供的结构前视图；
图4是本实用新型实施例提供的结构剖视图。
图中：1、壳体；2、挡板；3、固定机构；301、限位块；302、第三固定板；303、把手；4、连接机构；401、活动板；402、弹簧；403、活动柱；5、第二固定板；6、凹槽；7、滑块；8、滑槽；9、连接板；10、第一固定板；11、活动孔；12、显示屏；13、安装槽。
具体实施方式
为能进一步了解本实用新型的发明内容、特点及功效，兹例举以下实施例，并配合附图详细说明如下。
下面结合附图对本实用新型的结构作详细的描述。
如图1至图4所示，本实用新型实施例提供的一种拼接显示屏的连接机构，包括壳体1，壳体1的内部活动连接有显示屏12，壳体1右侧的顶部和底部均固定连接有连接板9，连接板9的右侧活动连接有固定机构3，固定机构3的左侧固定连接有连接机构4，连接板9的表面套设有第一固定板10，第一固定板10的表面套设有第二固定板5，第二固定板5的右侧开设有与固定机构3配合使用的凹槽6。
参考图4，固定机构3包括第三固定板302，第三固定板302左侧的顶部和底部均固定连接有与凹槽6配合使用的限位块301，第三固定板302的右侧固定连接有把手303，第三固定板302的左侧与连接机构4固定连接。
采用上述方案：通过设置固定机构3，能够使显示屏12和固定机构3连接时更加稳定，有效的实现了对第二固定板5与连接板9之间进行固定的作用，从而防止了第二固定板5的移动，方便了第二固定板5对安装后的显示屏12进行固定，防止了显示屏12的晃动，方便了使用者的使用。
参考图4，连接机构4包括活动板401，活动板401的右侧固定连接有活动柱403，活动柱403的表面套设有弹簧402，弹簧402的左侧与活动板401固定连接，弹簧402的右侧与连接板9的内壁固定连接，活动柱403的右侧与第三固定板302固定连接。
采用上述方案：通过设置连接机构4，能够使限位块301与凹槽6进行紧密接触，从而增加了限位块301的限位效果，且实现了对第三固定板302进行限位的作用。
参考图4，活动板401的顶部和底部均固定连接有滑块7，活动板401内壁的顶部和底部均开设有与滑块7配合使用的滑槽8。
采用上述方案：通过设置滑槽8和滑块7的配合使用，有效的增加了活动板401移动的稳定性，且防止了活动板401在移动时发生偏斜。
参考图1和图2，壳体1的内壁开设有与显示屏12配合使用的安装槽13，且安装槽13的内壁固定连接有与显示屏12配合使用的挡板2，显示屏12靠近挡板2的一侧与挡板2接触。
采用上述方案：通过设置安装槽13和挡板2，能够使显示屏12稳定的连接在壳体1内，有效的防止了显示屏12在使用时的偏移，且方便了显示屏12的安装，方便了使用者的使用。
参考图3和图4，第二固定板5靠近显示屏12的一侧与显示屏12接触，连接板9的右侧开设有与活动柱403配合使用的活动孔11。
采用上述方案：通过设置活动孔11，能够使连接板9与固定机构3连接时，有效的减少了活动柱403与连接板9之间的摩擦力，从而方便了活动柱403的移动，且实现了对活动柱403进行限位的作用，防止了活动柱403发生偏斜。
本实用新型的工作原理：
在使用时，当需要拼接显示屏12时，使用者需要将显示屏12安装到壳体1的安装槽13内，当需要将显示屏12进行限位时，使用者拉动把手303，第三固定板302带动限位块301移动，当第三固定板302带动限位块301移动的同时，第三固定板302带动活动柱403移动，当活动柱403移动时带动活动板401移动，当活动板401移动的同时带动弹簧402移动，当活动板401移动的同时带动与滑槽8配合使用的滑块7移动，当使用者拉动把手303时，第三固定板302开始转动，使限位块301卡进第二固定板5表面开设的凹槽6中完成限位安装。
综上所述：该拼接显示屏的连接机构，通过设置壳体1、挡板2、固定机构3、连接机构4、第二固定板5、凹槽6、滑块7、滑槽8、连接板9、第一固定板10、活动孔11、显示屏12和安装槽13的配合使用，解决了现有的拼接显示屏的连接机构在使用时容易出现连接时不方便连接的问题。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
