技术领域
本实用新型涉及雷达防风围挡技术领域，具体为一种用于雷达的升降式防风围挡。
背景技术
雷达防风围挡是用来对雷达进行保护的防护设备，可以有效的防止风带来漂浮物粘附在雷达上，对雷达的性能造成影响，现有的雷达防风围挡存在以下问题：
1、不具有升降功能，在使用的时候高度固定，只能对一种类雷达进行防风保护，适用范围较小；
2、拆卸安装较为不便，在对防风围挡进行拆卸的时候较为不便，同时再次组装也较为麻烦，需要的时间较久。
因此我们设计了一种用于雷达的升降式防风围挡，来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种用于雷达的升降式防风围挡，以解决上述背景技术中提出的不具有升降功能，在使用的时候高度固定，只能对一种类雷达进行防风保护，适用范围较小，拆卸安装较为不便，在对防风围挡进行拆卸的时候较为不便，同时再次组装也较为麻烦，需要的时间较久的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于雷达的升降式防风围挡，包括雷达本体和电机，所述雷达本体的下方设置有底座，且底座的一侧上方固定安装有外围挡，并且外围挡的一侧固定安装有底板，所述底板的上方设置有固定杆，且固定杆贯穿于通孔的内部，并且通孔开设于内围挡的内部，所述内围挡的一侧固定安装有活动块，且活动块的内部贯穿有丝杆，所述电机安装于丝杆的下方，所述内围挡的内部一侧开设有卡槽，且卡槽的内部安装有安装块，并且安装块的一端设置于活动腔的内部，所述活动腔开设于连接块的内部，且连接块设置于内围挡的一侧，所述连接块的内部安装有限制轮，且限制轮的一侧固定安装有凸块，并且限制轮的上方设置有安装齿轮，所述安装齿轮的一侧安装有主动齿轮，且主动齿轮的一侧设置有限制板。
优选的，所述固定杆和通孔分别等间距的设置于底板的上方和内围挡的内部，且固定杆和通孔构成滑动结构。
优选的，所述活动块和丝杆螺纹连接，且丝杆的高度小于内围挡的高度。
优选的，所述卡槽和安装块构成滑动结构，且卡槽和安装块均设置有2个。
优选的，所述凸块呈90°设置于限制轮的外侧，且凸块设置有2个。
优选的，所述安装齿轮和主动齿轮啮合连接，且安装齿轮和限制轮同轴固定安装。
与现有技术相比，本实用新型的有益效果是：该用于雷达的升降式防风围挡，具有升降功能，在使用的时候可以根据雷达的使用需要来调节该防风围挡的高度，适用范围较大，同时具有拆卸安装较为方便，使用的时候组装的较为方便：
1、丝杆和活动块之间的配合可以带动内围挡上下运动，来对该防风围挡的总高度进行调整，来起到调节该防风围挡高度的目的；
2、内围挡之间通过连接块组装在一起，使得4个内围挡可以同步上下运动，同时内围挡之间的拆卸安装较为方便，在使用的时候较为方便，拆卸维修也较为方便。
附图说明

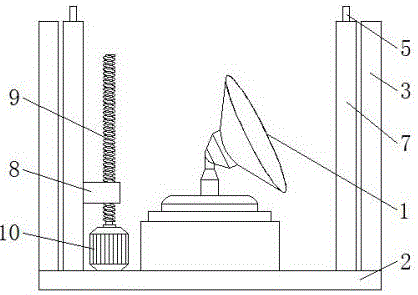

图1为本实用新型主视内部结构示意图；
图2为本实用新型俯视内部结构示意图；
图3为本实用新型连接块俯视结构示意图；
图4为本实用新型图2中A处局部放大结构示意图。
图中：1、雷达本体；2、底座；3、外围挡；4、底板；5、固定杆；6、通孔；7、内围挡；8、活动块；9、丝杆；10、电机；11、卡槽；12、安装块；13、活动腔；14、限制轮；15、凸块；16、连接块；17、安装齿轮；18、主动齿轮；19、限制板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种用于雷达的升降式防风围挡，包括雷达本体1、底座2、外围挡3、底板4、固定杆5、通孔6、内围挡7、活动块8、丝杆9、电机10、卡槽11、安装块12、活动腔13、限制轮14、凸块15、连接块16、安装齿轮17、主动齿轮18和限制板19，雷达本体1的下方设置有底座2，且底座2的一侧上方固定安装有外围挡3，并且外围挡3的一侧固定安装有底板4，底板4的上方设置有固定杆5，且固定杆5贯穿于通孔6的内部，并且通孔6开设于内围挡7的内部，内围挡7的一侧固定安装有活动块8，且活动块8的内部贯穿有丝杆9，电机10安装于丝杆9的下方，内围挡7的内部一侧开设有卡槽11，且卡槽11的内部安装有安装块12，并且安装块12的一端设置于活动腔13的内部，活动腔13开设于连接块16的内部，且连接块16设置于内围挡7的一侧，连接块16的内部安装有限制轮14，且限制轮14的一侧固定安装有凸块15，并且限制轮14的上方设置有安装齿轮17，安装齿轮17的一侧安装有主动齿轮18，且主动齿轮18的一侧设置有限制板19；
固定杆5和通孔6分别等间距的设置于底板4的上方和内围挡7的内部，且固定杆5和通孔6构成滑动结构，等间距和滑动结构使得固定杆5和通孔6相配合可以对内围挡7的运动进行限制；
活动块8和丝杆9螺纹连接，且丝杆9的高度小于内围挡7的高度，螺纹连接和丝杆9的高度较小使得丝杆9的旋转可以带动活动块8上下运动，进而带动内围挡7上下运动；
卡槽11和安装块12构成滑动结构，且卡槽11和安装块12均设置有2个，滑动结构和设置有2个使得卡槽11和安装块12相配合可以将2个内围挡7固定安装在一起；
凸块15呈90°设置于限制轮14的外侧，且凸块15设置有2个，90°设置和设置有2个使得限制轮14在旋转的时候可以通过凸块15对安装块12进行限制；
安装齿轮17和主动齿轮18啮合连接，且安装齿轮17和限制轮14同轴固定安装，啮合连接和同轴固定安装使得主动齿轮18的旋转可以带动安装齿轮17运动。
工作原理：在使用该用于雷达的升降式防风围挡时，根据图1-2和图4，首先电机10通电启动，带动丝杆9旋转，进而带动活动块8上下运动，活动块8和内围挡7之间的固定安装使得内围挡7和活动块8一起同步上下运动，来对不同高度的雷达本体1进行保护，内围挡7在上下运动的时候固定杆5在通孔6内部运动，来对内围挡7的运动路线进行限制，使得内围挡7可以稳定的上下运动，来对雷达本体1进行防护；
根据图2-4，在需要对该防风围挡进行拆卸的时候，首先将限制板19取下，旋转主动齿轮18，进而带动安装齿轮17旋转，来带动限制轮14运动，来带动凸块15和安装块12脱离，此时可以将连接块16取下，来将内围挡7拆卸下来。
