技术领域
本实用新型涉及环保设备技术领域，具体为一种多用途小型号焚烧炉。
背景技术
小型垃圾焚烧炉，采用先进焚烧技术及设备处理各类动物尸体、粪便，医务固废，实验室固废，该套设备具有以下几大特点：设计精良、占地面积小；操作简单、维护方便；节约能源、安全可靠；价格低廉、运营寿命长。该设备工艺先进、精良的一贯品质，全面实现了固废处理的“无害化、无量化、安定化”处理。是各类型养殖场、畜牧场、兽医院、动物园、实验室安全处理固废的首选设备，因此我们推广一种多用途小型号焚烧炉来应用于市场化焚烧需求。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种多用途小型号焚烧炉，解决了现有焚烧造成的环保污染的问题。
（二）技术方案
为实现上述目的，本实用新型提供如下技术方案：一种多用途小型号焚烧炉，包括安装座，所述安装座的顶端固定连接有焚烧炉，所述焚烧炉的右侧壁上固定连接有承载板，所述承载板上固定连接有点火器总成，所述焚烧炉的左侧壁固定安装有放置板，所述焚烧炉的左侧壁上通过铰接件铰接有柜门，所述焚烧炉的内部固定连接有隔板，所述隔板上开设有漏孔，所述焚烧炉的一端与输送管连通，所述输送管的一端与换气炉连通，所述换气炉的一端与连接管连通，所述连接管的一端与沉淀炉连通，所述沉淀炉的呢不设有过滤板，所述沉淀炉的底端设有收集炉，所述沉淀炉的侧壁与风机连通，所述风机的一端与烟道连通，所述焚烧炉的后视面上开设有排料槽，所述收集炉的后视面上开设有回收槽。
进一步优化本技术方案，所述漏孔呈线性成列方式均匀排布在隔板上，所述隔板将焚烧炉分为两个腔室。
进一步优化本技术方案，所述过滤板在沉淀炉的内部呈倾斜设置，所述过滤板的底端一处与收集炉的侧壁固定连接。
进一步优化本技术方案，所述风机的底端固定连接有支架，所述支架固定安装在安装座的顶端上。
进一步优化本技术方案，所述焚烧炉与换气炉的内壁均为中空结构，所述焚烧炉与换气炉的内壁上均设有进水管和出水管。
进一步优化本技术方案，所述进水管与出水管上均设有阀门。
（三）有益效果
与现有技术相比，本实用新型提供了一种多用途小型号焚烧炉，具备以下有益效果：
1、该多用途小型号焚烧炉，通过将一些杂物放置在焚烧炉内进行燃烧，这样可对燃烧热量加以利用，同时将一些垃圾杂物燃烧，这样在对杂物处理的同时，可对热量进行回收利用，例如加热一些生活以及工业用水等，同时这样的燃烧相对于直接在空气中燃烧，更加环保，资源利用更合理。
2、该多用途小型号焚烧炉，通过将热量进行回收后，使得燃烧物中不含有大颗粒灰尘，这样排放至空气中不会增加雾霾的现象，同时资源得到了合理的利用，便于集中化进行处理，方便使用，实用性强。
附图说明

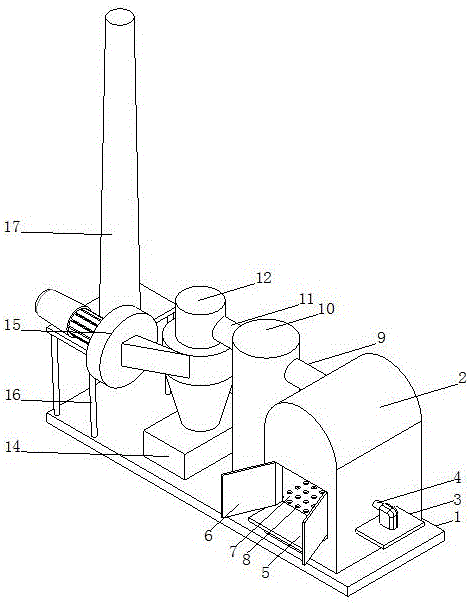

图1为本实用新型结构示意图；
图2为本实用新型结构后视图；
图3为本实用新型沉淀炉内部结构示意图。
图中：1、安装座；2、焚烧炉；3、承载板；4、点火器总成；5、放置板；6、柜门；7、隔板；8、漏孔；9、输送管；10、换气炉；11、连接管；12、沉淀炉；13、过滤板；14、收集炉；15、风机；16、支架；17、烟道；18、排料槽；19、回收槽；20、进水管；21、出水管。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种多用途小型号焚烧炉，包括安装座1，安装座1的顶端固定连接有焚烧炉2，焚烧炉2的右侧壁上固定连接有承载板3，承载板3上固定连接有点火器总成4，通过将一些杂物放置在焚烧炉2内进行燃烧，这样可对燃烧热量加以利用，同时将一些垃圾杂物燃烧，这样在对杂物处理的同时，可对热量进行回收利用，例如加热一些生活以及工业用水等，同时这样的燃烧相对与直接在空气中燃烧，更加环保，资源利用更合理，焚烧炉2的左侧壁固定安装有放置板5，焚烧炉2的左侧壁上通过铰接件铰接有柜门6，焚烧炉2的内部固定连接有隔板7，隔板7上开设有漏孔8，焚烧炉2的一端与输送管9连通，输送管9的一端与换气炉10连通，换气炉10的一端与连接管11连通，连接管11的一端与沉淀炉12连通，沉淀炉12的呢不设有过滤板13，沉淀炉12的底端设有收集炉14，沉淀炉12的侧壁与风机15连通，风机15的一端与烟道17连通，焚烧炉2的后视面上开设有排料槽18，收集炉14的后视面上开设有回收槽19，通过将热量进行回收后，使得燃烧物中不含有大颗粒灰尘，这样排放至空气中不会增加雾霾的现象，同时资源得到了合理的利用，便于集中化进行处理，方便使用，实用性强。
具体的，漏孔8呈线性成列方式均匀排布在隔板7上，隔板7将焚烧炉2分为两个腔室，方便进行燃烧，同时方便收集废屑。
具体的，过滤板13在沉淀炉12的内部呈倾斜设置，过滤板13的底端一处与收集炉14的侧壁固定连接，这样便可对烟雾中的灰尘进行阻挡，收集。
具体的，风机15的底端固定连接有支架16，支架16固定安装在安装座1的顶端上，固定安装结构，稳定性强。
具体的，焚烧炉2与换气炉10的内壁均为中空结构，焚烧炉2与换气炉10的内壁上均设有进水管20和出水管21，这样方便对热量进行转换，以便于资源的合理利用。
具体的，进水管20与出水管21上均设有阀门，方便进行控制水流的进入与排除，以便于持续加热。
在使用时，将一些各类动物尸体、粪便等物质防止在焚烧炉2内部，然后利用点火器总成4进行点火工作，在焚烧时，关闭柜门6，然后通过产生的热量加热焚烧炉2内空腔的水流，进行加热，然后产生的烟雾经过输送管9输送至换气炉10，而换气炉10的加热远原理是利用烟雾热量进行加热，这样便可进行加热，同时通过沉淀炉12进行烟雾的沉淀，使得一些灰尘堆积，然后通过风机15引风，经过烟道17进行排除，同时焚烧炉2经过排料槽18进行排料，沉淀炉12过滤的灰尘经过收集炉14底部的回收槽19进行排除，同时排料槽18和回收槽19均设有密封门。
综上所述，该多用途小型号焚烧炉，通过将一些杂物放置在焚烧炉2内进行燃烧，这样可对燃烧热量加以利用，同时将一些垃圾杂物燃烧，这样在对杂物处理的同时，可对热量进行回收利用，例如加热一些生活以及工业用水等，同时这样的燃烧相对与直接在空气中燃烧，更加环保，资源利用更合理，通过将热量进行回收后，使得燃烧物中不含有大颗粒灰尘，这样排放至空气中不会增加雾霾的现象，同时资源得到了合理的利用，便于集中化进行处理，方便使用，实用性强。
需要说明的是，在本文中，诸如术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
