一种带软装饰面的金属管床

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:机械行业
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及家具产品技术领域,具体涉及一种带软装饰面的金属管床。


背景技术

床一般在卧室、宿舍、病房、旅馆等场所使用,通常用以满足人类日常睡觉,它的主要材料包括木材和金属材料,以木材打造的叫木床,以金属打造的叫金属床,一般金属床的主要材质时铁材料,通常为方形管焊接的或者圆形管焊接的床架。

一般的床体通常都是架高的床板距离地面有一段距离,因此一些家庭为了节省空间,会将一些生活用品,例如被褥、床单或衣物等打包好放置到床底下,但是这样的放置方式不便于找寻需要拿出的东西,同时直接搁置在底面上容易潮湿,影响使用;并且现有的一些床体的防护栏都是硬质杆体组成,容易伤害到人体。


实用新型内容

解决的技术问题

针对现有技术所存在的上述缺点,本实用新型提供了一种带软装饰面的金属管床,能够有效地解决现有技术的床体不便于找寻物品,同时床体的硬质防护栏容易伤害人体的问题。

技术方案

为实现以上目的,本实用新型通过以下技术方案予以实现:

一种带软装饰面的金属管床,包括床架和床板,所述床板的底面通过多根螺栓固定有箱体,且箱体朝向床沿侧均为开口设计,所述箱体的内部通过床头到床尾方向的第一隔板分成两个全等的储物区,所述储物区通过垂直于第一隔板的第二隔板分成多个全等的储物腔,所述储物腔内均间隙配合有开口朝上的储物体,所述床架的床沿边均固定有用于限位的限位装置,所述限位装置包括一端转动连接在床板上且纵向设置的绕轴,所述绕轴上绕卷有防护布,且防护布的另一端固定有插轴,所述床架的床沿两端均焊接有用于固定插轴的固定筒。

更进一步地,所述储物体的外侧面开设有贯穿的通槽,且通槽的面面相交处均为圆滑设计,该通槽为隐藏式把手,在满足抽拉储物体的基本要求外,同时还保持了储物体的整体性。

更进一步地,位于同一床沿边上的固定筒的相对边上均设有上下贯穿的开槽,所述插轴和防护布相对应插接在固定筒和开槽内,方便插取插抽和防护布。

更进一步地,所述床架上开设有与绕轴间隙配合的通孔,所述绕轴的顶端一体成型有转动球,方便绕轴转动的同时,将绕轴取下也非常方便。

更进一步地,所述箱体的外表面粘接有防水透气膜,且箱体的底面四角一体成型有支撑脚,且支撑脚平齐床架底面,提高了箱体的防潮性能。

更进一步地,所述防护布由弹性布料制成,且其内外侧面均印刷有图案,弹性的布料给予了人体一定的缓冲力,图案增加了趣味性。

有益效果

采用本实用新型提供的技术方案,与已知的公有技术相比,具有如下有益效果:

1、本实用新型通过在床板下方固定箱体,并且将箱体通过纵横交错的隔板分割成多个全等的储物体,且将储物体抽出方向设在床沿侧,方便将生活物品分类存放到对应的储物体内,有助于找寻需要的物品,结构简单实用。

2、本实用新型通过在床沿两侧设置可展开和收纳起来的弹性防护布,既起到了跟护栏相同的作用,同时在人体碰撞时,给予了人体弹性缓冲力,相对于护栏来说,减小了对人体的碰撞伤害。


附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

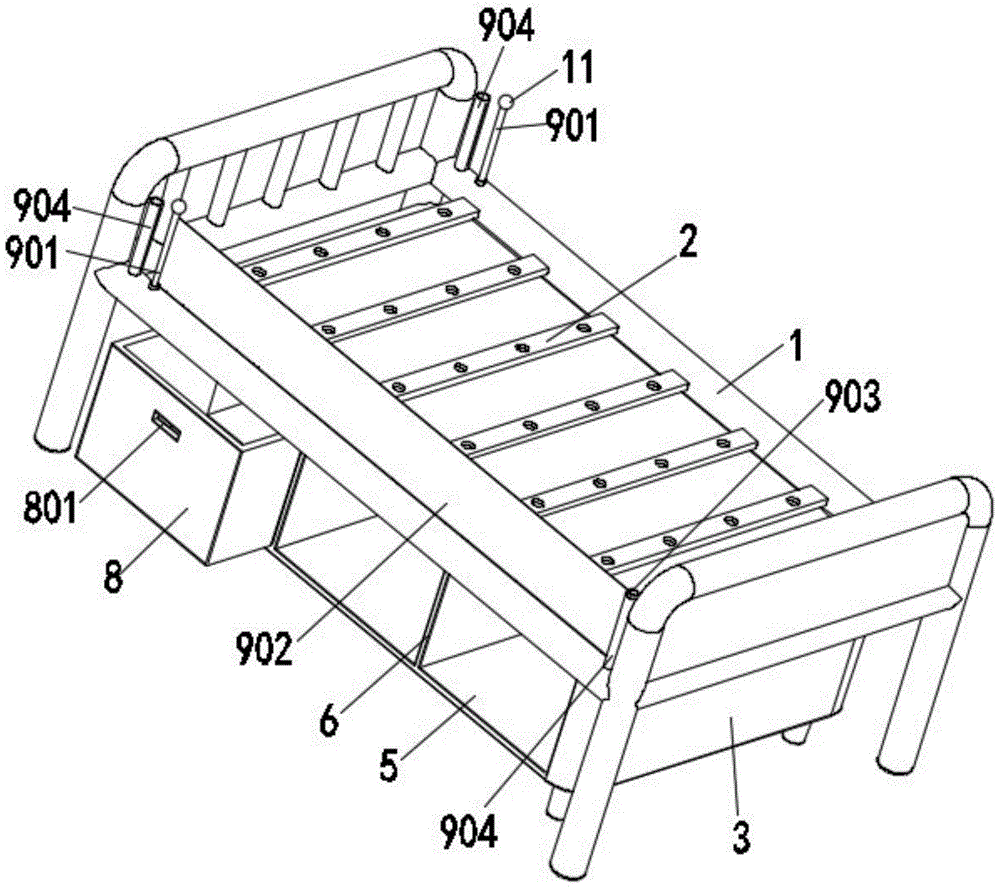

图1为本实用新型的第一视角结构示意图;

图2为本实用新型的第二视角结构示意图;

图3为本实用新型的箱体俯视剖面结构示意图;

图4为本实用新型的固定筒俯视剖面结构示意图;

图5为本实用新型的绕轴底部剖面结构示意图;

图中的标号分别代表:1-床架;101-通孔;2-床板;3-箱体;4-第一隔板;5-储物区;6-第二隔板;7-储物腔;8-储物体;801-通槽;9-限位装置;901-绕轴;902-防护布;903-插轴;904-固定筒;10-开槽;11-转动球;12-支撑脚。


具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚,下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述。显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

下面结合实施例对本实用新型作进一步的描述。


实施例

本实施例的一种带软装饰面的金属管床,参照图1-5:包括床架1和床板2,其特征在于:床板2的底面通过多根螺栓固定有箱体3,且箱体3朝向床沿侧均为开口设计,箱体3的内部通过床头到床尾方向的第一隔板4分成两个全等的储物区5,储物区5通过垂直于第一隔板4的第二隔板6分成多个全等的储物腔7,储物腔7内均间隙配合有开口朝上的储物体8,床架1的床沿边均固定有用于限位的限位装置9,限位装置9包括一端转动连接在床板2上且纵向设置的绕轴901,绕轴901上绕卷有防护布902,且防护布902的另一端固定有插轴903,床架1的床沿两端均焊接有用于固定插轴903的固定筒904。

其中,储物体8的外侧面开设有贯穿的通槽801,且通槽801的面面相交处均为圆滑设计,位于同一床沿边上的固定筒904的相对边上均设有上下贯穿的开槽10,插轴903和防护布902相对应插接在固定筒904和开槽10内,床架1上开设有与绕轴901间隙配合的通孔101,绕轴901的顶端一体成型有转动球11,箱体3的外表面粘接有防水透气膜,且箱体3的底面四角一体成型有支撑脚12,且支撑脚12平齐床架1底面,防护布902由弹性布料制成,且其内外侧面均印刷有图案。

使用时,在床板2下方固定有两侧开口的箱体3,并且箱体3通过纵横交错的第一隔板4和第二隔板6将内腔分割成多个全等的储物体8,且将储物体8的抽出方向设于床沿侧,方便将生活物品分类存放到对应的储物体8内,然后在储物体8的外侧面贴上对应的物品标签或者手写物品清单,有助于找寻需要的物品,该结构简单实用,方便存放和取用生活用品,充分地利用了现有空间,节省了空间,并且在箱体3的外表面粘接有防水透气膜,利用防水透气膜的性能,提高了箱体3的防潮性能,同时箱体3的底面四角一体成型有支撑脚12,且支撑脚12平齐床架1底面,给予了箱体3支撑力,有利于箱体3稳定。

当夜晚睡觉时,为了防止夜晚好动者滚下床,可以将床沿两侧的插轴903和弹性防护布902一同插进绕轴901同侧另一端的固定筒904内,插好后,插轴903位于固定筒904内腔,防护布902位于开槽10内外两侧,由于防护布902的另一边绕制在绕轴901上,两个防护布902和床架1形成了限位区,该限位区既起到了跟护栏相同的防护作用,同时睡觉不经意碰撞防护布902时,防护布902给予了人体弹性缓冲力,相对于护栏来说,减小了对人体的碰撞伤害,使用完毕后,只需要取出插轴903,然后转动绕轴901将防护布902收卷起来,最后将插轴903插进与绕轴901同端的固定筒904内即可,操作简单便利,具有很好地实用性。

此外,在储物体8的外侧面开设有内外相通的通槽801,且通槽801的面面相交处均为圆滑设计,该通槽801为隐藏式把手,在满足抽拉储物体8的基本要求外,同时还保持了储物体8的整体性,简约美观;在绕轴901的顶端一体成型有转动球11,方便手握转动绕轴901;防护布902的内外侧面均印刷有图案,增加了趣味性。

以上实施例仅用以说明本实用新型的技术方案,而非对其限制;尽管参照前述实施例对本实用新型进行了详细的说明,本领域的普通技术人员应当理解:其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换;而这些修改或者替换,并不会使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
